Ürün Genel Bakışı

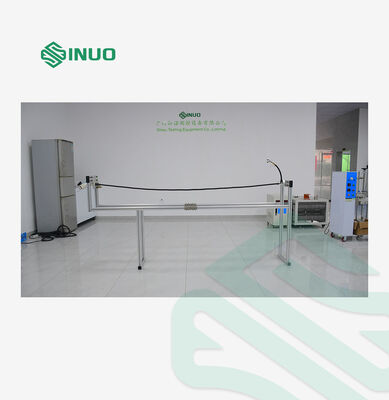

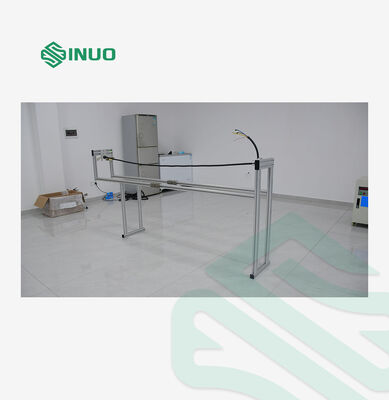

Çoklu Taşınabilir Priz Mekanik Dayanım Test Cihazı, esnek kablolu yeniden kablolanan fişlerin ve araç konektörlerinin mekanik dayanımını değerlendirmek için tasarlanmıştır. Elektrikli aksesuarlar ve EV şarj konektörleri için ilgili IEC standartlarında belirtilen mekanik test prosedürlerini destekler.

Test sırasında, numune belirli bir yükseklikten serbest bırakılır ve beton zemine düşmesine izin verilir. Tekrarlanan darbeler, ardışık düşmeler arasında 45° kablo dönüşü ile birlikte, numunenin mekanik bütünlüğünü ve belirtilen test koşulları altındaki hasara karşı direncini değerlendirmeye yardımcı olur.

750 mm ve 1.000 mm olmak üzere iki ayarlanabilir test yüksekliği ile bu cihaz, geçerli IEC 60884-1 ve IEC 62196 gereksinimleri için farklı test konfigürasyonlarını destekler. Elektrik güvenliği laboratuvarları, EV şarj konektörü üreticileri ve kalite denetim tesisleri için uygundur.

Ana Özellikler

• Çoklu standart uygulama: IEC 60884-1 ve IEC 62196'da belirtilen ilgili mekanik dayanım test prosedürleri için tasarlanmıştır.

• Ayarlanabilir test yüksekliği: 750 mm ve 1.000 mm düşme yüksekliklerini destekler.

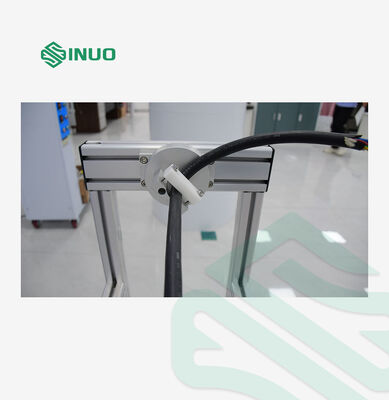

• Kontrollü kablo yönü: Ardışık düşmeler arasında esnek kablonun sabitleme noktasında 45° dönüşüne olanak tanır.

• Tekrarlanan darbe testi: Geçerli test prosedürüne göre sekiz düşmelik bir test dizisini destekler.

• Beton zemin testi: Tekrarlanan darbelerden sonra numunenin bütünlüğünün değerlendirilmesine olanak tanır.

• Laboratuvar ve kalite kontrol kullanımı: Elektrikli aksesuar üreticileri, EV konektör üreticileri ve ürün test laboratuvarları için uygundur.

Test Prensibi

IEC 60884-1 Test Yöntemi

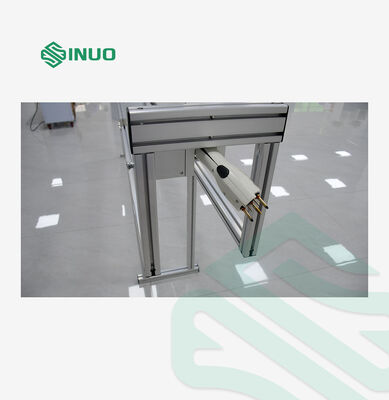

Numune, esnek kablosu yatay olacak şekilde tutulur ve serbest ucu zeminden 750 mm yukarıda bir sabitleme noktasına sabitlenir. Ardından numune serbest bırakılır ve beton zemine düşmesine izin verilir.

Prosedür sekiz kez tekrarlanır. Her düşmeden sonra, kablo sabitleme noktasında 45° döndürülür. Tamamlandıktan sonra, numune geçerli kabul kriterlerine uygun olarak hasar, gevşek bileşenler veya ayrılmış parçalar açısından incelenir.

IEC 62196 Test Yöntemi

Esnek kablo, gerektiğinde ek bir ip veya başka bir uygun esnek uzatma ile birlikte, zeminden 1.000 mm yukarıda bir duvara sabitlenir. Sağlanan test prosedüründe belirtildiği gibi, birleşik uzunluk 2,25 m'dir.

Numune, kablo yatay olacak şekilde konumlandırılır ve beton zemine düşmesi için serbest bırakılır. Ardışık düşmeler arasında kablo sabitleme noktasında 45° döndürülerek test sekiz kez tekrarlanır.

Numune daha sonra ilgili IEC 62196 standardının geçerli gereksinimlerine göre incelenir.

Teknik Parametreler:

1. Düşme yüksekliği: 1000mm ve 750mm, ayarlanabilir.

2. Düşme sayısı: 8

3. Döndürme cihazı: 45°, her yöne döndürülebilir.

4. Boyut: U*G*Y 2443*360*1132mm
