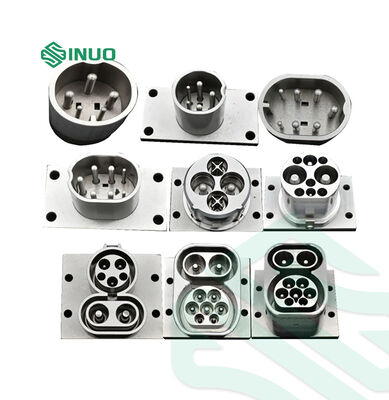

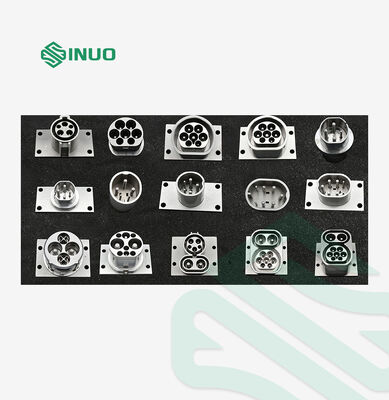

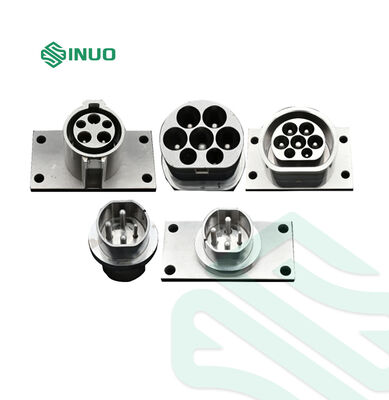

IEC 62196-2 EV Şarj Arayüzü Test Göstergeleri | 16A/32A/63A Test Fişleri ve Girişleri

Marka Adı:	Sinuo
Model Numarası:	SNQC1013
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 100 takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Yüzey pürüzlülüğü:

≤ 0,8 μm (aktif uzunluk)

Temas Aralığı Toleransı:

± 0,05 mm

Kontak Boyutu Toleransı:

+0,01 / 0mm

İletişim Malzemesi:

Güçlendirilmiş çelik

İletişim İşleme:

İnce öğütülmüş

Standart:

IEC 62196-2, IEC 62196-3

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 100 takım

Ürün Tanımı

IEC 62196-2 EV Şarj Arayüzü Test Ölçütleri 16A/32A/63A Test fişleri ve girişleri

Ürün Bilgisi

Deneme ölçümleri ilgili standart sayfalara göre üretilir ve sertleştirilmiş çelikten yapılan ince öğütülmüş temaslara sahiptir.Aktif uzunluklarında 8 μm, ve temaslar ±0,05 mm toleransla nominal mesafeler arasında uzaklaştırılır.

Fiş temaslarının boyutları ve diğer fiş temas türleri için temas yüzeyleri arasındaki mesafe,ilgili standart sayfalarda belirtilen minimum boyutlara uygun olmalıdır., +0,01/0 mm toleransıyla.

Uygulanan Standartlar ve Koşullar

IEC62196-2/Ed.3/CDV © IEC(E)
IEC62196-3/Ed.2/CDV © IEC(E)

Sınav ölçümleri listesi

- Hayır, hayır.	Standart	Şekil No.	Adı
1	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD BİLGİ 2-I BİLGİ 1	Sınav fişi:32A,250 V AC VEHİLİ İÇİNİ
2	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İLB Şekil 1	Test fiş: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı
3	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İld Şehife 1	Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı
4	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-ILF Şehife 1	Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı
5	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD BİLGİ 2-İlla 1 sayfa	Test fiş: 16 A, 250 V tek fazlı fiş 1 pilotla temas halinde
6	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD BİLGİ 2-İlla BİLGİ 3	Test aracının giriş noktası: 16A, 250V tek fazlı aracın giriş noktası 1 pilotla temas halinde
7	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllb Şehe 1	Sınav fişi: 32 A, 250 V tek fazlı fiş 2 pilot bağlantısı ile
8	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllb Şehe 3	Test Aracının Girişi: 32A, 250V Tek Fazlı Aracın Girişi 2 Pilotlarla
9	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllc Şekil 1	Test fişleri: 63 A, 480 V, 2 pilot bağlantısı olan üç fazlı fiş
10	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllc Şekil 3	Test aracının giriş noktası: 63 A, 480 V, 2 pilot bağlantısı olan üç fazlı araç giriş noktası
11	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD ŞEHTE 3-Ib Sayfa 1	Test aracının bağlantısı
12	IEC62196-3/Ed.2/CDV © IEC(E)	Standart sayfalar Yapılandırma BB Araç Çiftlemesi 250 A 900 V DC STANDARD BİLGİ 3-Iia BİLGİ 1	Test aracının bağlantısı
13	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD BİLGİ 3-IIIa BİLGİ 2	Test aracının girişi
14	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD ŞEHTE 3-IVA Araç Giriş Modları 2, 3 ve 4 Şekil 2	Test aracının girişi
15	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD ŞEHTE 3-Ivb VEHİZİLERİN GİRİŞİNİN TÜM MODELERİ ŞEHTE 1	Test aracının girişi
