Tinsel Kablosu Eğme ve Kaçırma Deneme Ekipmanı

Tinsel Kablosu Eğme ve Kaçırma Deneme Ekipmanı

Marka Adı: Sinuo
Model Numarası: SN1112D
Adedi: 1
Fiyat: Customized
Ödeme Şartları: T/T
Tedarik Yeteneği: 30 takım/ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration Certificate(Cost Additional)
Standart:
IEC 60227‑1
Koparma Yükü:
500g
Bükme hızı:
0‑65rpm
Bükme Yükü:
500g‑100N
Sürüş Modu:
motorlu
Test öğesi:
Bükme ve Koparma Testi
Ambalaj bilgileri:
Kontrplak durumda
Yetenek temini:
30 takım/ay
Vurgulamak:

Tinsel kablo bükme test ekipmanları

,

PVC yalıtımlı kablo koparma testi

,

IEC 60227 kablo test ekipmanları

Ürün Tanımı

Bükülme ve Çekme Testi Cihazı | Bitmiş ve PVC Yalıtımlı Kablolar için IEC 60227

Ürün bilgileri:

Bükülme ve Çekme Testi Cihazı, IEC 60227-1 madde 5.6.3.2, 5.6.3.3; IEC 60227-2 madde 3.2, 3.3; ve benzeri standart gereksinimlerine göre tasarlanmış ve üretilmiştir.

Bitmiş kabloların ve PVC yalıtımlı kabloların bükülme direncini test etmek ve ayrıca PVC yalıtımlı kabloların yük çekirdeği kırılmasını test ederek güvenilirliklerini doğrulamak için kullanılır.

Bükme Testi: Uygun uzunlukta bir kablo numunesi şekilde gösterildiği gibi cihaza sabitlenir ve 0,5 kg kütleli bir ağırlıkla yüklenir. İletkenlerden yaklaşık 0,1 A akım geçirilir.

Numune, iletkenlerin eksen düzlemine dik bir yönde ileri geri bükülür, iki aşırı konum dikeyin her iki tarafında 90° açı yapar.

Bir esneme, test ile 180°'lik bir harekettir, bu işlem iki ek numune ile tekrarlanmalı ve her ikisi de tekrarlanan teste uymalıdır.

Çekme Testi: Uygun uzunlukta bir kablo numunesi bir ucu sağlam bir desteğe takılır ve takma noktasının 0,5 m altına 0,5 kg kütleli bir ağırlık sabitlenir. İletkenlerden yaklaşık 0,1 A akım geçirilir. Ağırlık takma noktasına kadar kaldırılır ve beş kez düşürülür.

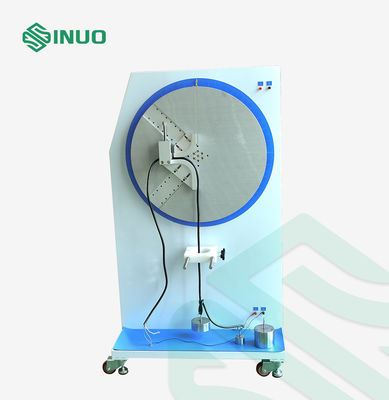

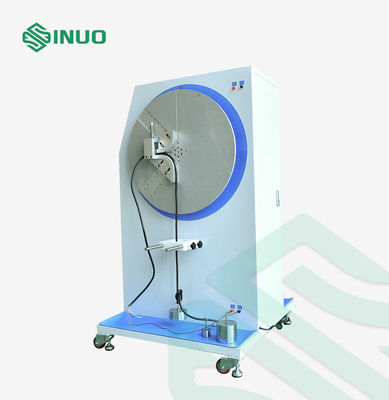

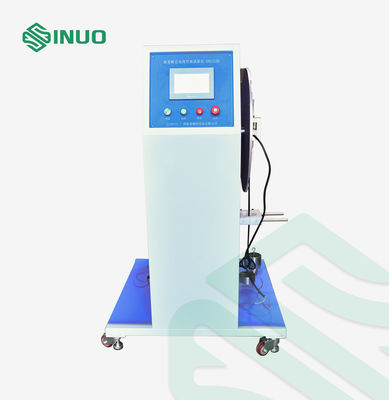

Tinsel Kablosu Eğme ve Kaçırma Deneme Ekipmanı

Teknik parametreler:

Uygulanan standart IEC 60227-1
Uygulanan madde 5.6.3.2
Bükme için test istasyonu 40mm~130mm bir grup için geçerlidir
Çekme için test istasyonu 160mm~500mm bir grup için geçerlidir
Tahrik yöntemi Motorlu
Kontrol yöntemi PLC kontrol, dokunmatik ekran işlemi
Bükme açısı Pozitif ve negatif yön: 0-360°, dokunmatik ekran ön ayarı
Bükme fikstür yarıçapı R2.5 mm, R80 mm, R120 mm, R200mm
Bükme hızı 0~65rpm, ön ayarlanabilir
Bükme sayısı 0~999999, altı haneli hafıza ön ayarlı numara
Bükme yükü 500g, 50N, 75N, 100N
Çekme sayısı 0~999999, altı haneli hafıza ön ayarlı numara
Çekme yükü 500g
Yük akımı 100mA±10mA

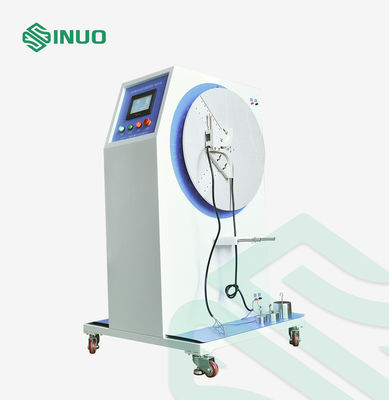

Tinsel Kablosu Eğme ve Kaçırma Deneme Ekipmanı
