IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

Marka Adı: Sinuo
Model Numarası: SNQC1013
Adedi: 1
Fiyat: Customized
Ödeme Şartları: T/T
Tedarik Yeteneği: AYDA 10 TAKIM
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration Certificate (Cost Additional)
Uygulanan Standart:
IEC 62196-1 Madde 14.1.5, 14.1.6
Uygulanan Tablo:
Tablo 5
Operasyon yöntemi:
Manuel çalışma
Ağırlık Yapılandırması:
165-750N
Test Fişleri:
Özelleştirilmiş
Test istasyonu:
Tek istasyon
Ambalaj bilgileri:
Kontrplak durumda
Yetenek temini:
AYDA 10 TAKIM
Vurgulamak:

IEC 62196-1 EV çekim kuvveti tester

,

EV kilitleme doğrulama test cihazı

,

garantili elektrikli araç test ekipmanı

Ürün Tanımı

IEC 62196-1 EV Çekme Kuvveti ve Kilitleme Doğrulama Test Cihazı

Ürün Bilgileri:

Çekme Kuvveti ve Kilitleme Doğrulama Test Cihazı, kilitleme veya mandallama cihazlarına sahip EV prizleri ve araç konektörlerinin mekanik testleri için tasarlanmıştır. Bir test fişini çıkarmak için gereken çekme kuvvetini doğrular ve kilitleme mekanizmasının performansını kontrol eder.

Cihaz, IEC 62196-1:2025 Madde 14.1.5, 14.1.6, Şekil 13 ve 14 ile IEC 62196-3:2026 Madde 14'ün ilgili test yöntemlerine uygundur. Kararlı ve tekrarlanabilir kuvvet uygulaması sağlamak için özel bir fikstür, kelepçeleme sistemi, ana ağırlıklar ve ek ağırlıklar kullanır.

EV şarj konektörü üreticileri, EVSE laboratuvarları, sertifikasyon kuruluşları ve elektrik güvenliği test laboratuvarları için uygundur.

Ana Özellikler:

  • EV prizleri ve araç konektörlerinin mekanik testleri için tasarlanmıştır
  • Çekme kuvveti doğrulamayı ve kilitleme cihazı testini destekler
  • IEC 62196-1:2025 ve IEC 62196-3:2026'ya uygulanabilir
  • IEC 62196-1 Şekil 13 ve 14'e dayalı test konfigürasyonu
  • Kontrollü kuvvet uygulaması için dikey çekme yönü
  • Kolay kullanım için karşı ağırlık tabanlı yükleme sistemi
  • Özel numune montaj ve kelepçeleme fikstürü
  • Test kuvveti uygulaması için ana ve ek ağırlıklar dahildir
  • EV şarj ekipmanı üreticileri ve elektrik güvenliği laboratuvarları için uygundur
  • Ayrı olarak satın alınan standartlara uygun test fişleriyle uyumludur

Teknik Gereksinimler:

A. Çekme Kuvveti

Kilitlemeli anahtarlı EV prizi veya anahtarlı araç konektörü, IEC62196-1:2025'in Şekil 13'ünde gösterilen cihazın desteğine, ayrılma ekseni dikey olacak ve eşleşen aksesuarların hareketi aşağı doğru olacak şekilde sabitlenir.

Prizin çekme kuvveti aşağıdaki Tablo gereksinimlerini karşılamalıdır. Ağırlıklar dahildir.

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

B. Yapısal Özellikler

B.1 Çekme kuvvetini kontrol etmek için cihaz:

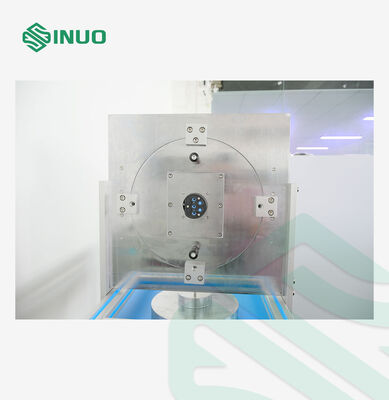

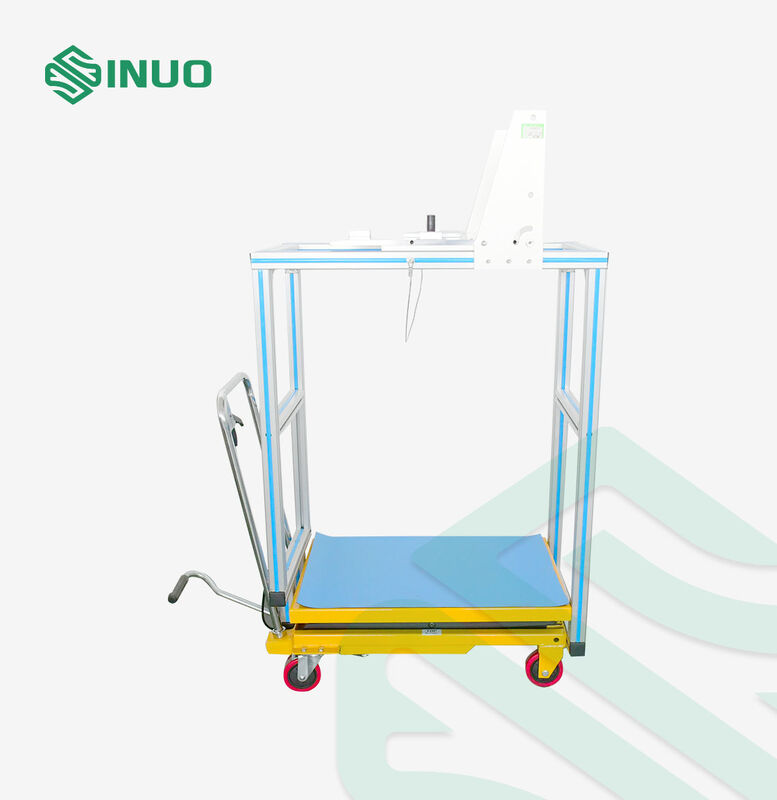

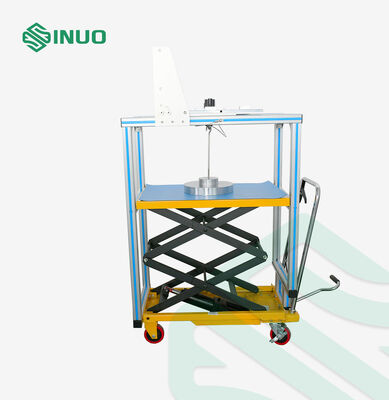

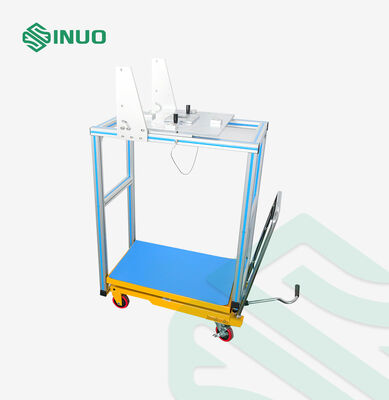

Bu cihaz esas olarak montaj fikstürü, kelepçeleme cihazı, ana ağırlık, ek ağırlık ve test fişinden oluşur. Deneyimlere dayanarak, çekme kelepçesi bir karşı ağırlık ile değiştirilmiş, ağırlık kancası doğrudan test fişine bağlanmış ve numuneyi tutmak için fikstür yapılandırılmıştır. Belirli şekil şekil 1'de gösterilmiştir.

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

Şekil 1

B.2 Kilitleme cihazının doğrulanması:

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı

D. Test Fişleri

Test fişi, ilgili standart sayfalarına göre, aktif uzunlukları boyunca 0,8 µm'yi aşmayan bir yüzey pürüzlülüğüne sahip sertleştirilmiş çelikten ince öğütülmüş kontaklara sahip olmalı ve nominal mesafelerde, ±0,05 mm toleransla aralıklı olmalıdır.

Fiş kontaklarının boyutu veya diğer tipteki fiş kontakları için temas yüzeyleri arasındaki mesafe, ilgili standart sayfalarında verilen minimum boyut(lar) ile +0,010mm toleransla uyumlu olmalıdır.

Test fişleri bu test cihazına dahil değildir, lütfen aşağıdaki gibi müşterinin daha önce ayrı olarak sipariş ettiği test fişlerini kullanın:

Tablo 3

No.: Standart Şekil No.: Adı Miktar
1 IEC62196-2/Ed.3/CDV © IEC(E) STANDART SAYFA 2-Ilf sayfa 1 Test-ARAÇ GİRİŞİ:  63 A, 480 V ÜÇ FAZLI VEYA 70 A, 250 V TEK FAZLI 1
2 IEC62196-3/Ed.2/CDV © IEC(E) STANDART SAYFA 3-Iva ARAÇ GİRİŞİ MOD 2, 3 VE 4 Sayfa 2 Test ARAÇ GİRİŞİ   1

Şekil 13 Testi İçin
IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı


Şekil 14 Testi İçin

IEC 62196-1 EV Çekilme Gücü ve Bağlanma Doğrulama Deneyi Aygıtı
