IEC 62196-3 EV şarj tabancası çekim gücü testi

IEC 62196-3 Elektrikli Araç Şarj Tabancası Çekme Kuvveti Test Cihazı, Elektrikli Araç Konnektör Yerleştirme Testi İçin

Ürün Genel Bakışı

SNQC1013A çekme kuvveti test cihazı, IEC 62196-3:2026 madde 16.16 ile uyumludur ve özellikle elektrikli araç şarj arayüzü yerleştirme ve çekme kuvveti performans doğrulaması için geliştirilmiştir.

Elektrikli araç şarj arayüzü tasarımı, şarj tabancasının rahat bir şekilde takılıp çıkarılmasını gerektirir. Bu test ekipmanı, şarj tabancası araç soketine takıldığında maksimum yerleştirme kuvvetinin standart spesifikasyon limitlerini karşılayıp karşılamadığını doğrular.

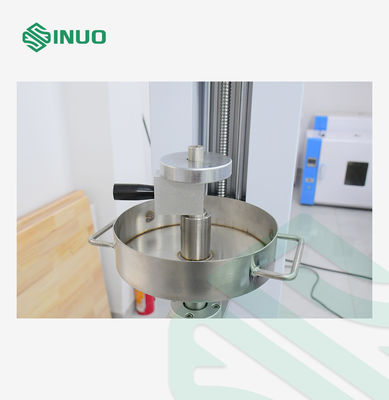

Yerleştirme kuvveti testi sırasında: şarj tabancasını dikey olarak aşağıya monte edin, standart olarak belirtilen ana ağırlık tertibatını şarj tabancasına yükleyin. 0,8 kg'lık yardımcı ağırlığı 5 cm yükseklikten serbest düşmeye bırakarak ana ağırlık tertibatına çarpmasını sağlayın. Çarpışmadan sonra, şarj tabancası sokete tam olarak oturmalı ve gerekli temas pozisyonuna ulaşmalıdır.

AC ve DC elektrikli araç şarj tabancası soket yerleştirme kuvveti testi, elektrikli araç şarj konnektörü mekanik performans laboratuvar testi, IEC 62196 şarj arayüzü uyumluluk testi, yeni enerji otomobil parçaları kalite kontrol laboratuvarları için yaygın olarak kullanılır.

Çalışma Prensibi

Bu test cihazı, elektrikli araç şarj tabancasının takılıp çıkarılmasının gerçek operasyon koşullarını simüle eder. Sabit ana ağırlık yükü artı serbest düşen yardımcı ağırlıktan gelen darbe yükü uygulayarak, şarj tabancası ve soket tertibatının gerçek yerleştirme senaryosunu yeniden üretir. Gerçek zamanlı kuvvet değeri izleme, şarj konnektörünün standart yük koşulları altında tam olarak oturup oturamayacağını belirlemek için yerleştirme kuvvetini kaydeder ve şarj arayüzünün mekanik yapısının mantıklılığını doğrular.

Teknik parametreler:

Ürün Özellikleri

1. Standart Uyumluluğu: IEC 62196-3:2026 madde 16.16'ya tam olarak uyar, elektrikli araç şarj konnektörü yerleştirme kuvveti sertifikasyon testi gereksinimlerini karşılar.

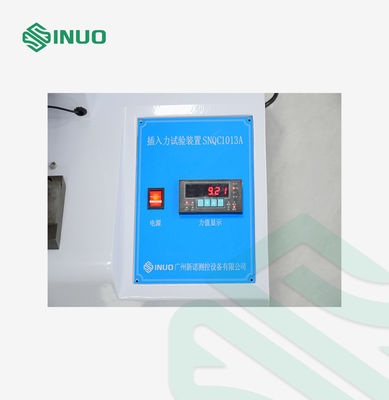

2. Gerçek Zamanlı Kuvvet İzleme: Görüntüleme cihazıyla eşleştirilmiş darbe basınç sensörü kullanır, görsel ve anlık kuvvet verisi okuması.
3. Hassas Konumlandırma Yapısı: Yerleştirme testi sırasında kararlı ilk konumlandırmayı sağlayan hassas kızak ve uzun doğrusal kılavuz yatak ile donatılmıştır.
4. Ayarlanabilir Şarj Tabancası Fikstürü: Kelepçe kolu tasarımı, açısı ayarlanabilir, test sırasında tabanca başını dikey olarak aşağıda tutar.
5. Esnek Ağırlık Kombinasyonu: AC/DC şarj tabancaları için standart ana ağırlıklar yapılandırılmış, farklı test gereksinimlerini karşılamak için ağırlığı ince ayarlamak üzere 10 kg çelik bilye ile eşleştirilmiştir.
6. Manuel Çalıştırma Sistemi: Manuel kaldırma, manuel yardımcı ağırlık düşürme, basit çalıştırma, düşük arıza oranı, laboratuvar rutin uyumluluk testi için uygundur.
