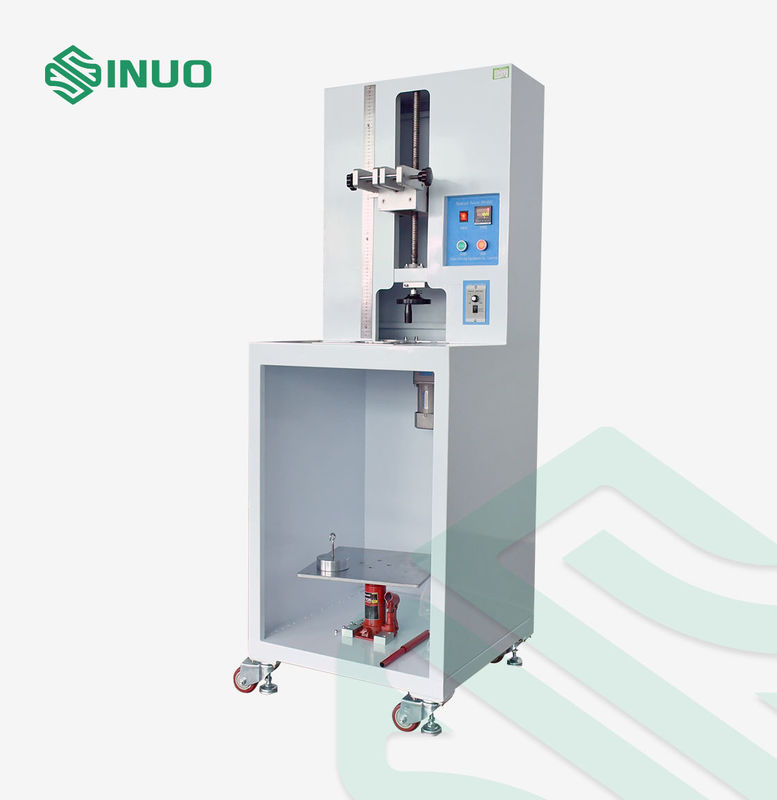

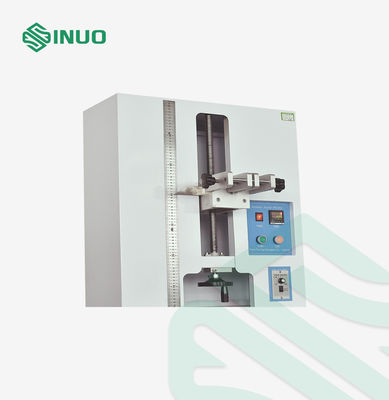

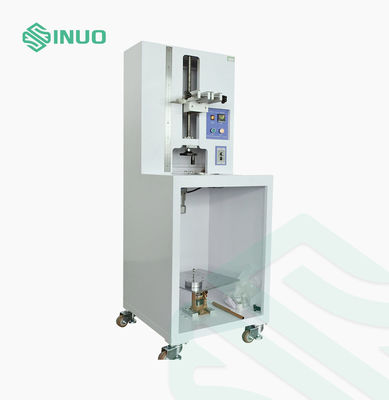

IEC 62196 Terminal Mekanik Test Ekipmanı Sıkma Vidası Terminal Test Cihazı

Ürün Bilgileri

Bu test makinesi IEC 62196-3:2026 madde 13, IEC 62196-1:2022 madde 13.3.1 şekil 12, tablo 5'e uygundur.

Bu uygunluk, sıkma vidası terminalinin tasarımının ve yapısının, telin aşırı hasar görmemesi gerekliliğine uygun olup olmadığını değerlendirmek için kullanılır. Ayrıca, sıkma vidası terminalinin normal kullanım süreci boyunca gerilime dayanıp dayanamayacağını kontrol etmek için de kullanılır.

Test öncesinde test süreleri önceden ayarlanabilir ve test sürelerine ulaşıldığında alarm ile uygunluk otomatik olarak durur.

Ana Özellikler

• Sıkma vidası terminali mekanik testi için tasarlanmıştır
• EV şarj konektörü terminal değerlendirmesi için geçerlidir
• IEC 62196 terminal test gereksinimlerini destekler
• Test hızı: 10 ± 2 devir/dakika
• Dönme çapı: 75 mm
• Ayarlanabilir test yüksekliği: 260–660 mm
• 9999'a kadar test döngüsü
• Farklı kablo boyutları için değiştirilebilir burç delikleri
• 0,4–70,3 kg arasında yapılandırılabilir test ağırlıkları
• Önceden ayarlanmış döngülerden sonra otomatik durdurma ve alarm
• Ağır ağırlıkların daha kolay taşınması için manuel kaldırma arabası

Mekanik Test Prensibi

Test numunesi fikstüre sabitlenir ve belirtilen test yükü ile birlikte kontrollü dönme hareketine maruz bırakılır.

Ayarlanabilir burç ve kütle konfigürasyonufarklı terminal ve iletken kombinasyonlarının ilgili mekanik yükleme koşulları altında değerlendirilmesini sağlar.

Bu, aşağıdakileri değerlendirmeye yardımcı olur:

• Terminal mekanik dayanımı
• Sıkma vidası terminali dayanıklılığı
• Aşırı hasara karşı iletken koruması
• Normal çalışma sırasında mekanik strese karşı direnç
• EV şarj konektörü terminallerinin yapısal güvenilirliği

Teknik parametreler

Burç ve kütle konfigürasyonu aşağıdaki tabloda verilmiştir:
