IEC 62196 Elektrikli Araç Fişi Elektronik Kilit Test Makinesi Şarj Konektörü Çevrim Ömrü Test Cihazı

IEC 62196 Elektrikli Araç Fişi Elektronik Kilit Test Makinesi Şarj Konektörü Çevrim Ömrü Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1023A
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	AYDA 10 TAKIM

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Polarite dönüşümü:

Elektronik kilit geri bildiriminden 1 saniye sonra otomatik PLC değişimi

İleri iletim:

0–5000 ms ayarlanabilir, çözünürlük ≤1 ms

Ters iletim:

0–5000 ms ayarlanabilir, çözünürlük ≤1 ms

Kusur kararı:

Otomatik arıza kapatmalı sinyal geri bildirimi izleme

Test Fonksiyonu:

İtme çubuğu tipi elektronik kilit test fonksiyonu ile donatılmıştır

Çalışma Modu:

Manuel veya program kontrollü çalışma

Ambalaj bilgileri:

Kontrplak durumda

Yetenek temini:

AYDA 10 TAKIM

Vurgulamak:

IEC 62196 Elektrikli Araç Fişi Çevrim Ömrü Test Cihazı

Elektrikli Araç Şarj Konektörü Test Makinesi

Elektrikli Araçlar İçin Elektronik Kilit Test Ekipmanı

Ürün Tanımı

IEC 62196 EV Plug Elektronik Kilitleme Test Makinesi Şarj Konektörü Yaşam Döngüsü Denetleyicisi

Ürün Genel Görünümü

EV Şarj Bağlantısı Elektronik Kilitleme Test Makinesi, EV şarj fişlerinde kullanılan elektronik kilitleme cihazlarının mekanik dayanıklılığını, dayanıklılığını ve çalışma güvenilirliğini değerlendirmek için tasarlanmıştır.Bağlayıcılar ve bağlayıcılar.
Elektronik bir kilidin farklı çalışma koşullarını simüle etmek için mekanik güç yüklemesini, yer değiştirme ölçümünü, elektrik kontrolünü ve sinyal izlemesini birleştirir.
Servo tahrikli sistem, hassas ve tekrarlanabilir hareket sağlarken, Mitsubishi PLC ve 7 inçlik dokunmatik ekran HMI, test kuvveti, vuruş, zamanlama ve döngü numaralarının kolay programlanmasını sağlar.

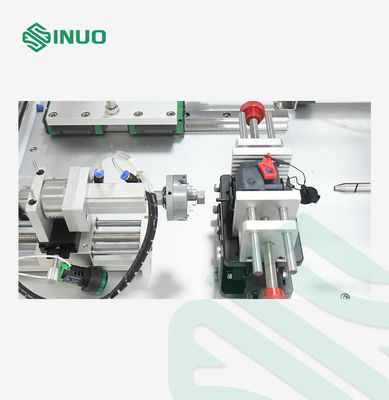

IEC 62196 Elektrikli Araç Fişi Elektronik Kilit Test Makinesi Şarj Konektörü Çevrim Ömrü Test Cihazı

Ana Test Fonksiyonları

Elektronik kilit normal çalışması ve kullanım ömrü testi
Manual acil durum kilidini açma testi
Elektronik kilitin aşırı koşullardaki ömrü test edilmesi
Yapı dayanıklılığı testleri
Kilitleme çubuğu germe ve sıkıştırma kuvveti testi
Kilitleme/kilitleme sinyalinin izlenmesi
Elektriksel kutupluk dönüşümü ve yük akım kontrolü
Otomatik arıza tespiti ve test kapanışı

Teknik özellikler

Test öğeleri	Elektronik kilit cihazının normal çalışması (servis ömrü) testi b) Elektronik kilitleme cihazının manuel acil durum kilidini açma testi c) Elektronik kilit cihazının aşırı koşullar altında ömrü d) Elektronik kilitleme cihazının yapısal dayanıklılık testi
İş istasyonu	Tek istasyon
Elektrikli kontrol modu	Mitsubishi PLC akıllı entegre kontrol, 7 inç renkli insan-makine dokunmatik arayüzü işlevi
Çalışma modu	El veya programla kontrol edilen çalışma
Dökme	a) Bağımsız elektronik kilitleme cihazı sabitleme veya evrensel sabitleme gereksinimlerini karşılamak; b) Ulusal standart, Amerikan standardı, Avrupa standardı AC ve DC şarj arayüzü evrensel armatürünün gereksinimlerini karşılamak
Test fonksiyonu	Baskı çubuğu tipi elektronik kilitleme test fonksiyonu ile donatılmıştır.
Elektronik kilitleme cihazının kilidini açma	Elektronik kilitleme cihazını manuel olarak açma kabiliyetine sahiptir ve elektronik olarak kontrol edilen otomatik çalışma modunu benimser.Elektronik kilit cihazının normal çalışma (servis ömrü) gereksinimlerini karşılamak için programlanmıştır.Kilit açma kuvveti gereksinimleri (0 ~ 50 N) ile karşılanır. İfade hatası ≤ ± 0,5% F.S. ve çözünürlük ≤ 0,1 N'dir.
Elektronik kilitleme cihazı gücü	Elektronik kilitleme cihazının kilitleme çubuğu mekanizması için güç uygulayan bir cihazla donatılmıştır. Güç uygulayan cihaz kilitleme çubuğunun ucunu sıkıştırıp eksenel itiş veya gerilim uygulayabilir.Güç ölçüm aralığı (0~50) N'ye uymak zorundadır.Gösterim hatası ≤ ± 0,5% F.S. ve çözünürlük ≤ 0,1N'dir. Güç uygulanma hızı ayarlanabilir ve güç değeri sabit tutulabilir.Güç uygulayan cihaz, güç taşıyan parçanın hareketini ve kilitleme çubuğunun konum durumunu ölçebilir.Yer değiştirme ölçüm aralığı (0 ~ 50 mm) ile uyumludur. İfade hatası ≤ ± 0,02 mm ve çözünürlük ≤ 0,01 mm'dir.
Kutupluk dönüşümü	PLC programı otomatik olarak devreye girer ve elektronik kilit durumu geri bildirimini izledikten sonra 1'leri devreye girer.
Güç kaynağı anahtarı	(0~24) VDC ayarlanabilir, voltaj doğruluğu 0,5 seviyesinden daha iyidir ve çözünürlük ≤0.1V'dir.
İleri iletme	(0~5000) ms keyfi olarak ayarlanabilir ve çözünürlük ≤1ms'dir.
Ters iletkenlik	(0~5000) ms keyfi olarak ayarlanabilir ve çözünürlük ≤1ms'dir.
Aralık süresi	(0 ~ 200) s aralığında keyfi olarak ayarlanabilir. Çözünürlük ≤1s. 1-200mA ayarlanabilir, yük akımı koordineli eylem.
Görev	1-200mA ayarlanabilir yük akımı ile yapılandırılmıştır. Elektronik kilidin kilitlenme/kilitlenme sinyalini geri bildirme için bir izleme aygıtı ile donatılmıştır. Açma-kapama durumunu ve sinyal sayısını kaydeder.
Yanlış yargılama	Dahili sinyal geri bildirim yargılama, anormallik olduğunda otomatik kapatma.
Test sayısı	(0~99999) zamanları keyfi olarak ayarlanabilir.
Güvenlik koruması	Yer koruma, kısa devre koruma, aşırı yük koruma.
Güç kaynağı	Güç kaynağı: AC380V±10%/50-60Hz, 5kW
Ekipmanın boyutu ve ağırlığı	Boyutlar: yaklaşık W1000D900H1400mm; Ağırlık: yaklaşık 200kg

Esnek Ayar Tasarımı

Bu Üç eksenli ayarlanabilir armatür, testçinin farklı EV şarj bağlantısı yapılarını yerleştirmesini sağlar.

Bireysel elektronik kilit cihazları için uygundur
Evrensel armatür yapılandırmalarını destekler
AC ve DC şarj arayüzlerine uygulanabilir
Farklı örnek pozisyonlarına ve boyutlarına ayarlanabilir
Birden fazla EV bağlantı modeli için uygundur

Bu, ekipmanı EV konektörü Ar-Ge, üretim kalite kontrolü ve laboratuvar dayanıklılık testi için pratik hale getiriyor.

Programlanabilir döngü testi

Elektronik kilit testi,99,999 programlanabilir test döngüsü.
Operatörler önceden ayarlayabilir:

Test döngüsü numarası
Güç ve hareket koşulları
İleri/geri iletme süresi
Aralık süresi
Yük akımı
Elektrikli kilit geri bildirim koşulları

Test sırasında, PLC kilitleme/kilitleme sinyalini izler ve anormal bir durum tespit edildiğinde makineyi otomatik olarak durdurabilir.

Uygulama Alanları

Güvenilirlik ve dayanıklılık testleri için uygun:

EV şarj fişleri
EV şarj bağlantıları
Elektromobil bağlayıcıları
AC şarj arayüzleri
DC şarj arayüzleri
Elektronik kilitleme cihazları
Endüstriyel fişler ve prizler
Elektronik kilitleme mekanizması bulunan elektrik aksesuarları

Tipik kullanıcılar:EVSE üreticileri, şarj bağlantısı üreticileri, elektrik test laboratuvarları, sertifika laboratuvarları ve ürün geliştirme ekipleri.
IEC 62196 Elektrikli Araç Fişi Elektronik Kilit Test Makinesi Şarj Konektörü Çevrim Ömrü Test Cihazı
