IEC 60068 Yüksek ve düşük sıcaklıklı bisiklet için termal şok testi ekipmanları

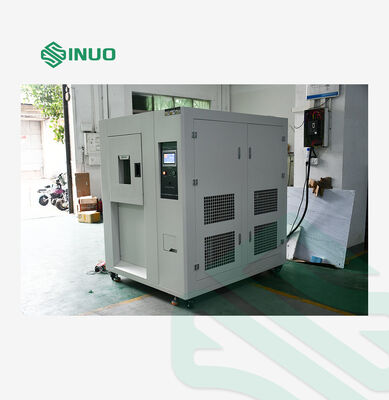

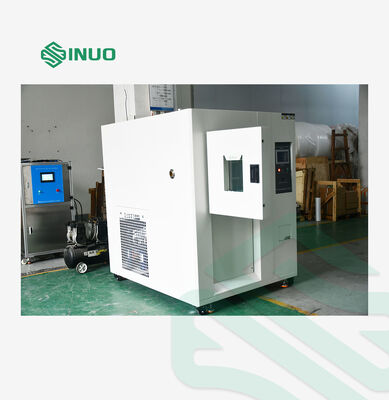

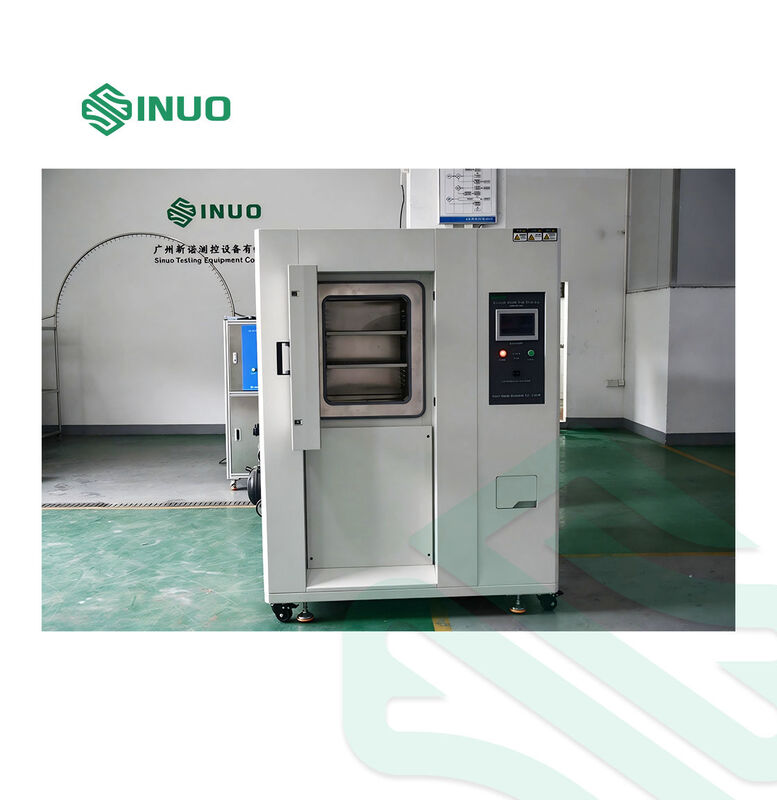

Termal Şok Deneme Odası, ürünlerin ve malzemelerin yüksek ve düşük sıcaklık koşulları arasındaki hızlı geçişlere nasıl dayandığını değerlendirmek için tasarlanmıştır.Geleneksel sıcaklık bisikleti ekipmanlarının aksine, this environmental test chamber uses separate high-temperature and low-temperature storage zones together with an independent test area to achieve rapid temperature changes while the test specimen remains stationary.
-60°C'den +200°C'ye kadar bir sıcaklık aralığı ve ≤5 saniyelik belirli bir şok geri kazanma süresi ile, oda bileşenlerin çevresel ve güvenilirlik testlerini hızlandırmak için uygundur.Montajlar ve malzemeler.
Otomobil bileşenleri, elektrik ve elektronik ürünler, plastik, kauçuk, metal ürünleri, malzeme testleri ve kalite güvence laboratuvarları da dahil olmak üzere endüstrilerde kullanılabilir.
Sistem, soğuk, kuru sıcaklık ve sıcaklık değişikliği testleri de dahil olmak üzere IEC 60068 çevresel testleriyle ilişkili gereksinimlere göre tasarlanmıştır.

Temel Özellikler

Hızlı Yüksek/Alçak Sıcaklık Geçişi

Oda, oda sıcaklığından +200°C'ye kadar yüksek sıcaklıklı testleri ve oda sıcaklığından -60°C'ye kadar düşük sıcaklıklı testleri destekler.Belirtilen sıcaklık şok kurtarma süresi, -60°C'den +200°C'ye kadar ≤5 saniyedir..

Ayrı sıcaklık bölgeleri

Sistem aşağıdakileri içerir:

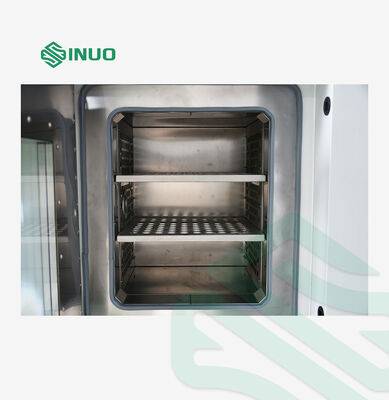

• Bağımsız ürün test alanı
• Yüksek sıcaklıklı ısı depolama alanı
• Düşük sıcaklıklı soğuk depolama alanı

Bu konfigürasyon, numuneyi odalar arasında manuel olarak taşımaya gerek kalmadan sıcaklık koşulları arasında hızlı bir şekilde geçiş yapmayı sağlar.

Hızlı sıcaklık kontrolü

Test odası:

• Sıcaklık dalgalanması:±0,5°C
• Sıcaklık sapması:±2°C
• sıcaklık çözünürlüğü:0.1°C
• sıcaklık doğruluğu:±0,01°C

Bu kontrol işlevleri, tekrarlanabilir çevresel testleri ve laboratuvar kalite kontrolünü destekler.

Programlanabilir Test Kontrolü

PLC kontrolü ile 7 inç renkli LCD dokunmatik ekran, operatörlerin sıcaklık profillerini ayarlamalarını, test koşullarını izlemelerini ve çalışma verilerini kaydetmelerini sağlar.Programlanmış test ve planlı başlatma.
En fazla 120 test programı saklanabilir ve maksimum ayar süresi segment başına 99 saat 59 dakikadır.

Veri İzleme ve İletişim

Bu odadaRS232 ve USB arayüzlerive sıcaklık eğrisi gösterimi, test verileri toplama ve ekipman izleme için bir bilgisayara bağlanabilir.

Teknik parametreler:

Kontrolör ve Test Verileri Yönetimi

Akıllı kontrol sistemi, sıcaklık düzenlemesini, ısıtma, soğutma ve test programı yönetimini tek bir arayüzde birleştirir.
Dokunmatik ekran denetleyici aşağıdakileri gösterebilir:

• Ayarlama sıcaklığı (SV)
• Gerçek sıcaklık (PV)
• Toplam çalışma süresi
• Mevcut program bölümü
• Geriye kalan test süresi
• Döngü sayısı
• Isıtma durumu
• Soğutma durumu
• Gerçek zamanlı sıcaklık eğrileri
• Tarihsel işletme verileri
• Yanlış bilgi

Denetleyici, sabit sıcaklıkta çalışmayı, programlanabilir sıcaklık döngüsünü ve planlı başlatmayı destekler.Operatörler ayrıca program bölümlerini atlayabilir veya programın çalıştırılması sırasında seçili bir fonksiyonu koruyabilir.
Sistem, anormal çalışma koşullarını belirlemeye yardımcı olmak için otomatik hata tespiti ve alarm fonksiyonlarını içerir.

Sıcaklık şok testi modları

Oda, gerekli test profiline göre birkaç çalışma sırasını destekler:

Bu programlanabilir modlar, ekipmanı geniş bir sıcaklık döngüsü, termal şok ve çevresel güvenilirlik test uygulamaları için uygun hale getirir.

Soğutma ve Isı Yönetim Sistemi
Soğutma sistemi yarı-hermetik bir kompresör konfigürasyonu ve otomatik soğutma enerjisi kontrolünü kullanır.
Sistem aşağıdakileri içerir:

• Yüksek performanslı kanat tipi buharlaştırıcı
• Otomatik soğutma kapasitesi ayarlaması
• Yüksek hassasiyetli genişleme valfleri
• Yağ ayırıcı
• Kurutucu bileşenleri
• Otomatik soğutma çıkış kontrolü
• Otomatik dondurma
• Kondensat drenaj sistemi

Soğutma devresi, iç temizliği ve sistem güvenilirliğini artırmak için azot korumalı kaynak ve vakum tedavisi kullanılarak üretilir.
