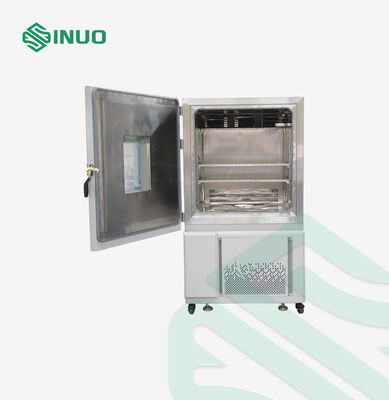

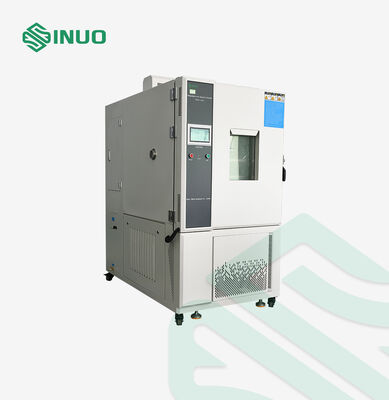

IEC 60068-2-1 Patlama-Dayanıklı Çevre Test Odası, Sıcaklık ve Nem Testleri

Kontrol ve Çalışma

PLC ve dokunmatik ekran akıllı kontrol sistemi

Oda Boyutu

İç Boyut

Dış Boyut

1000*1000*1000 mm

1250*2150*1950 mm

Sıcaklık aralığı

-70 °C ~ +150 °C

Nem aralığı

%20%98%RH

(Sıcaklık: 20°C~85°C, sıcaklık ve nem kontrol edilebilir aralığı diyagramına başvurun, aktif ısı yükü yok)

Sıcaklık dalgalanması

±0,5°C

Nem dalgalanması

% ≤2,5

Sıcaklık sapması

≤ ± 2,0°C

Nem sapması

≤±3%

Isıtma Hızı

-70°C→+150°C ≤2-3°C/min Ortalama sıfır yük

Soğutma Hızı

+150°C→-70°C ≤1°C/min Ortalama boş yük

Yük durumu

Hiçbiri

Çalışma gürültüsü

Bir ses seviyesi≤70dB(A)

(Durumsuz bir odada ölçülürken çevre sıcaklığı 25°C ve düşük yankı. A ağırlığı kullanılarak ortalama 9 puan test edilir.Her bir test noktası gürültü kaynağından 1 metre uzaklıkta yatay olarak ve yerden 1 metre yukarıda bulunmalıdır.- Evet.

İzolasyon kabın yapısı

1Dış duvar malzemesi: A3 levha püskürtme.

2İç duvar malzemesi: fırçalanmış paslanmaz çelik plaka SUS#304.

3Oda termal yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü.

4Oda kapısının yalıtım malzemesi: 100mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü.

Alt yapı dayanıklılığı

Test odasının altındaki rayın ağırlık kapasitesi: ≤100Kg/m2 (yük)

Klima kanalı

1Paslanmaz çelik uzun eksenli santrifüj fanları: 4 set/90W.

2Fan, ısıtıcı, buharlaştırıcı (uyumsuzlaştırıcı da dahil), drenaj cihazı, basınç dengesi portu, ayarlanabilir hava deflektörü, sıcaklık sensörü

Test odasının standart konfigürasyonu

1Gözlem penceresi: 400x600x40mm 3 katmanlı vakum kalınlaştırılmış cam

2. Düz yerleştirilmiş saplar

3Kapı menteşeleri: SUS # 304 ithalat menteşeleri

4. Odada enerji tasarrufu lamba

5Kurşun deliği: φ100mm 1 parça

Oda kapısı

1Tek parçalı kapı dışarıya açılır, menteşe solda ve kolu sağda (kutunun önüne bakıldığında).

2Güvenlik kapısı kilitleme mekanizması ile donatılmış (kapı test odasında açılabilir), kapı kondansiyonun önlenmesi için elektrikli ısı ile donatılmıştır.ve yalıtım camı gözlem penceresinin görünür aralığı (W400×H600mm)Kapı çerçevesi kondansiyona karşı elektrikli bir ısıtma cihazı ile donatılmıştır.

Patlama geçirmez basınç indirme portu

Ekipman, sol tarafta 300 mm × 300 mm boyutlarında bir patlama geçirmez basınç indirimi bağlantısı ile donatılmıştır. Oda içi basıncı ≥0,104MPa olduğunda,basınç rahatlatma portu otomatik olarak açılır..

Patlama geçirmez zincir

Patlama geçirmez pencere

Kontrol paneli

Kontrolör 7 inçlik ekran, sıcaklık (nem) kontrol ekranı, işletim göstergesi ışığı ve aydınlatma düğmesi.

Mekanik oda

Soğutma ünitesi, kompresör su tepsisi, basınç azaltma cihazı, ısıtma cihazı

Elektrik dağıtım dolabı

Dağıtım panosu, soğutma fanı, ana güç anahtarı, transformatör, ara röle, zaman röle, katı hal röle, AC kontaktoru, devre kesici

Isıtma

1Fin tipi radyatör şeklindeki paslanmaz çelik elektrikli ısıtıcı

2. Isıtma kontrol yöntemi: SSR (Katı Durum Relay) temassız eşit periyodlu darbe genişliği modülasyonu

3Isıtma gücü: yaklaşık 4KW

Güç kablosunun deliği

Odanın arkasında yer almaktadır.
