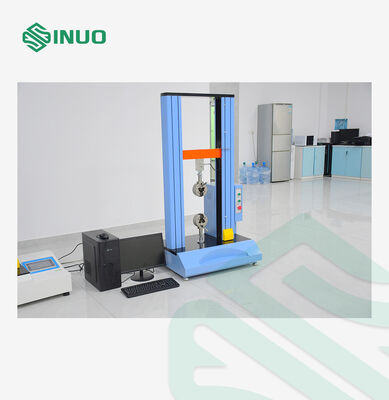

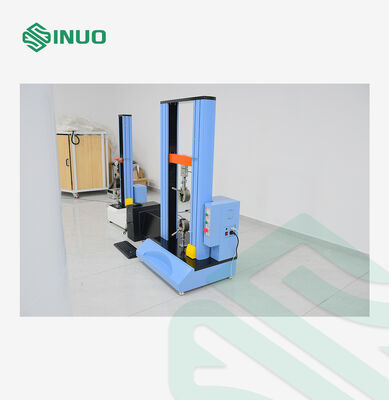

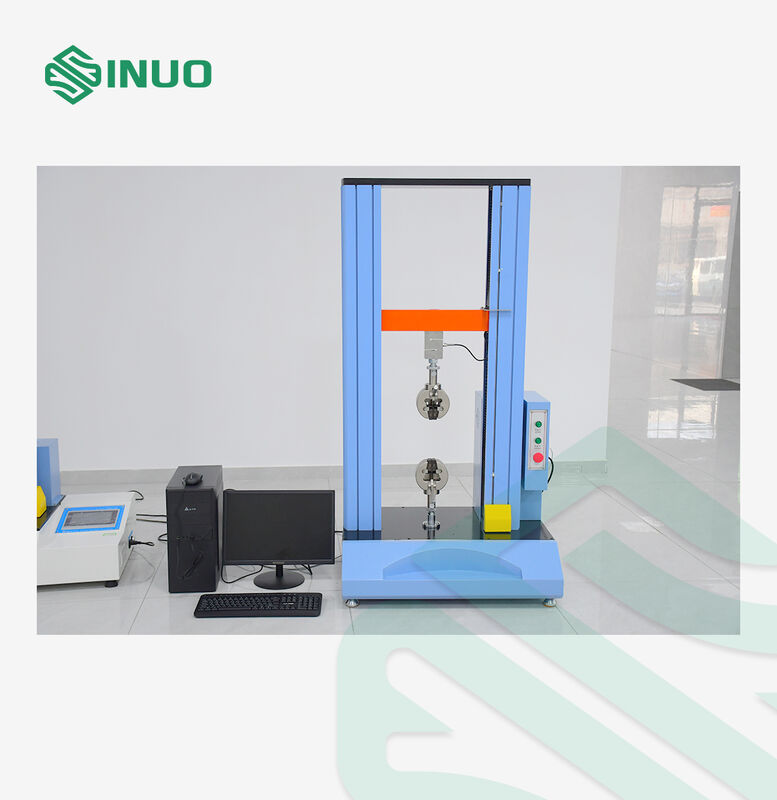

10kN Evrensel Malzeme Test Cihazı (Çekme, Basma ve Eğme Testleri İçin)

Ürün Genel Bakışı:

Bu makine bilgisayar kontrollüdür, çeşitli malzemelerin mekanik özelliklerinin testinde yaygın olarak kullanılır, özel fikstürlerle her türlü bitmiş ürünün çekme, basma, soyma, kesme, yırtılma, eğme (katlama) testleri için de uygundur. Bir dizi veri yazdırabilir, farklı verilere göre grafiksel çıktı karşılaştırması yapabilir, yüksek kontrol hassasiyeti, kullanımı kolaydır; Modüler tasarım, çeşitli aksesuarlar, esnek yerleşim.

Ana Özellikler

Çok Fonksiyonlu Malzeme Test Platformu

Tek bir test çerçevesi, aşağıdakiler dahil olmak üzere farklı mekanik test uygulamaları için yapılandırılabilir:

• Çekme dayanımı ve uzama testi
• Ayarlanabilir destek 10–180 mm; 5 mm yarıçap
• Üç nokta eğme testi
• Kesme testi
• Yırtılma testi
• Soyma testi
• Delme testi
• Yay çekme ve basma testi
• Statik ve dinamik döngü testleri

Bilgisayar tabanlı kontrol sistemi, seçilen test yöntemine göre test hızı, yük koşulları, kırılma koşulları ve test süresinin yapılandırılmasına olanak tanır.

Stabil Hareket Kontrolü İçin Servo Tahrik

Servo motor sistemi, konum, hız ve torkun kapalı döngü kontrolünü sağlar, test sırasında stabil hareketi korumaya yardımcı olur.

Tahrik sistemi, hem düşük hem de yüksek hızlarda sorunsuz çalışma için tasarlanmıştır ve hızlanma ve yavaşlama sırasında hızlı yanıt verir.

Hassas Bilyalı Vidalı İletim

Makine, doğru ve stabil mekanik hareket için Tayvan ZPT bilyalı vidalı iletim sistemini kullanır.

Bilyalı vidalı yapı, verimli güç iletimi, düşük sürtünme ve iyi konumlandırma tekrarlanabilirliği sağlar, kontrollü çekme, basma ve eğme test hareketleri için uygundur.

Yüksek Hızlı Veri Toplama

Kontrol sistemi, saniyede 2.000 ölçüme kadar örnekleme hızına sahip 24 bit analog-dijital toplama cihazı kullanır.Bu, sistemin bir test sırasında kuvvetteki hızlı değişiklikleri yakalamasını ve yüksek çözünürlüklü ölçüm verilerini işlemesini sağlar.Yer değiştirme enkoderi, sağlanan yapılandırmaya göre 0,0005 mm'ye kadar çözünürlük sağlar.

Esnek Test Yazılımı

Sağlanan bilgisayar yazılımı, test kurulumu, gerçek zamanlı ölçüm, eğri analizi ve rapor oluşturma sağlar.

Kullanıcılar farklı test projeleri yapılandırabilir ve gerekli ölçüm birimlerini, kontrol parametrelerini ve sonuç öğelerini seçebilir.

Desteklenen eğriler şunlardır:

Yük-Yer Değiştirme

Yük-Zaman

• Yer Değiştirme-Zaman
• Gerilim-Gerinim
• Gerinim-Zaman
• Gerilim-Zaman
• Yazılım ayrıca ortalama değer, standart sapma ve değişim katsayısı dahil olmak üzere istatistiksel hesaplamaları destekler.
• Standart Test Fikstürleri

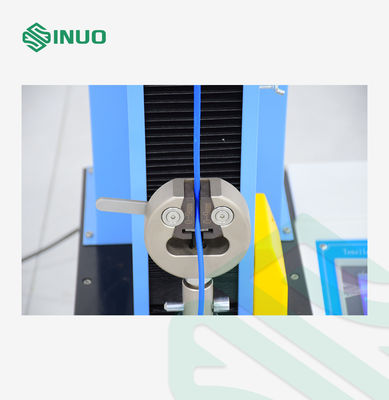

Evrensel test cihazı, farklı mekanik test uygulamaları için birden fazla değiştirilebilir fikstür ile tedarik edilebilir.

Fikstür

Kapasite / Özellik

Test ve Ölçüm Yazılımı

TM2101 bilgisayar ölçüm ve kontrol sistemi, evrensel malzeme test uygulamaları için geliştirilmiştir.

Farklı test prosedürleri için yapılandırılabilir ve çekme, basma, eğme, kesme, yırtılma, soyma ve delme koşulları altında mekanik özellik değerlendirmesini destekler.

Test gücü aralığı

0-10KN, 0-500N çift kanallı sensör

Bir Set

2. Fonksiyonel navigasyonu destekler, kullanıcılar navigasyon arayüzüne göre ilgili test fonksiyon modülüne girer.

3. Metal çekme, basma, eğme, kesme ve diğer testler gibi her türlü metal malzeme mekanik özellik testini destekler.

4. Çimento basma ve eğme direnci, beton basma, sert köpük basma vb. gibi her türlü metalik olmayan malzeme mekanik özellik testini destekler.

5. Genişletilmiş test fonksiyonunu destekler, kullanıcılar kendi test öğelerini ekleyebilir.

6. Bağımsız açık test projesi ayarlama modülü, test projeleri teknik personel tarafından oluşturulabilir, test operatörleri test yapmak için test projelerine başvurabilir, bu da çoğu test operatörünün profesyonel seviye gereksinimlerini ve operasyon zorluğunu büyük ölçüde azaltır.

7. Test kontrol süreci tasarımı, kullanıcılar test kontrol adımlarını bir bakışta görebilir, zengin talimat türleri.

8. Test verilerinin adı değiştirilebilir ve test verilerinin görüntülenme sırası ayarlanabilir, böylece kullanıcıların özel veri çıktı gereksinimleri karşılanır.

9. Özel ek test verisi öğelerini destekler.

10. Özel ek test standartlarını ve test verisi işlemeyi destekler.

11. Test verilerinin istatistiksel hesaplamasını destekler (ortalama, standart sapma, değişim katsayısı).

12. Eğri analizini destekler;

13. Test izlenebilirliğini destekler.

14. Özel test raporunu destekler, Word veya Excel elektronik tablosu kullanarak, kullanımı kolay, basit ayarlar, yazdırabilir veya önizleyebilirsiniz.

15. Yazılımda çeşitli ekipman güvenliği ve test güvenliği korumaları bulunur.

16. Detaylı yazılım yardım belgeleri.

Kontrol ve Güvenlik Sistemi

Makine, kullanışlı laboratuvar operasyonu için yazılım kontrolünü fiziksel kontrol düğmeleriyle birleştirir.

Güvenlik fonksiyonları şunları içerir:

Acil durdurma

Hızlı/yavaş hareket kontrolü

• Üst ve alt hareket sınırları
• Aşırı yük koruması
• Otomatik kırılma noktası durdurma
• Yazılım ve kontrol ünitesi operasyonu
• Kontrol kartı ayrıca USB, RS232, RS485, analog giriş/çıkış ve enkoder arayüzleri dahil olmak üzere sistem genişletme için birden fazla giriş ve çıkış arayüzü sağlar.
