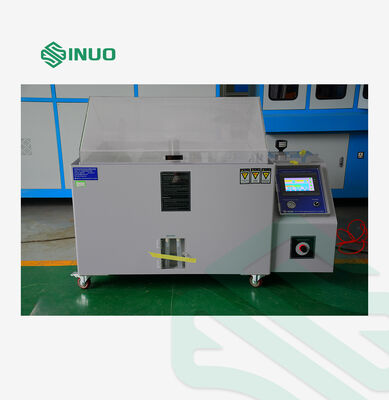

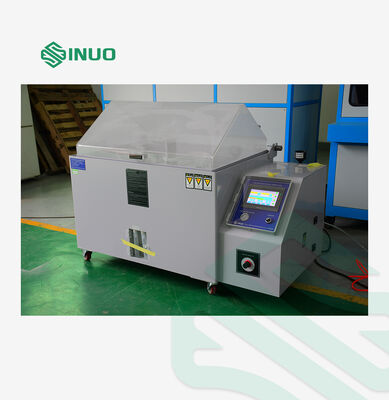

NSS AASS CASS Korozyon Testleri İçin ISO 9227 Asit Tuz Sprey Test Kabini

Güç kaynağı

Güç kaynağı koşulları ve güç kaynağı

AC 220V tek fazlı iki telli+koruyucu topraklama; İzin verilen voltaj dalgalanma aralığı ± %10 V;

İzin verilen frekans dalgalanma aralığı 50 /60± 0,5HZ'dir; TN-S güç kaynağı veya TT güç kaynağı;

Koruyucu topraklama kablosunun topraklama direnci 4 Ω'dan azdır;

Kullanıcıların, kurulum sahasındaki ekipman için ilgili kapasiteye sahip hava veya güç anahtarlarını yapılandırmaları gerekir ve bu anahtar, ekipmanın kullanımını bağımsız olarak kontrol etmelidir.

Performans endeksi

Ortam koşullarını kullanın

1. Ortam sıcaklığı 5~30°C ve bağıl nem ≤ %85 RH'dir;

2. Kurulum alanı düz ve titreşimsiz olmalıdır;

3. Ekipman ısı kaynaklarından, yanıcı ve patlayıcı maddelerden uzak tutulacak;

4. Kurulum konumu doğrudan güneş ışığına maruz bırakılmayacak ve iç mekan hava sirkülasyonu korunacaktır;

5. Ekipman kurulum sahası temiz olacak, fazla toz bulunan yerlere veya toz çıkışına kurulmayacaktır.

Sıcaklık ve nem aralığı

Laboratuvar sıcaklığı: RT~ 50 OC

Basınçlı varil sıcaklığı: RT ~ 63 OC

Bağıl nem ≥ %85 bağıl nem

Isıtma hızı

Laboratuvar sıcaklığı RT →+50 OC ≤ 60 dk

Basınçlı varil sıcaklığı RT →+63 OC ≤ 60 dk

Ana teknik parametreler

Sıcaklık çözünürlüğü: 0,1 °C

Sıcaklık sapması: ± 1 OC

Sıcaklık bütünlüğü: 2 °C

Sıcaklık dalgalanması: 1 °C

Püskürtme hacmi (m1/80cm2/saat) 1,0~2,0 (en az 16 saat boyunca toplayın ve ortalama değeri alın)

Püskürtme basıncı: 1,00 ± 0,01kgf/cm2

Sıvı ilacın PH değeri: nötr 6.0~7.0, asidik 3.0~3.1

Sprey solüsyonunun PH değeri: nötr 6,5~7,2, asidik 3,1~3,3

Kontrol süresi: 1S~9999H isteğe göre ayarlanabilir

Not: Püskürtme sırasında çözeltideki karbondioksit kaybı pH değerinin değişmesine neden olabilir. Çözeltiyi test ekipmanına koymadan önce 35 ° C'den fazla ısıtmak veya çözeltideki karbondioksit içeriğini azaltmak için çözeltiyi hazırlamak için taze kaynar su kullanmak gibi aşağıdaki yöntemler kullanılabilir; bu, pH değerinin değişmesini önleyebilir. Asit testi veya bakırla hızlandırılmış tuz püskürtme testi, sprey çözeltisinin pH değerini sağlamak, Çözeltinin PH değerini 2,8~3,0'a ayarlamak ve çözeltinin ve/veya çözünen maddenin gereksinimleri karşılayıp karşılamadığını kontrol etmektir.

Uyumluluk ve ürün uygulama standartlarını test edin

1. GB/T2423.17-2008/IEC 60068-2-11-1981 Tuz Püskürtme Test Yöntemi

2. ASTM. B117-2009 Tuz Püskürtme Testi

3. JIS H8502 Tuzlu Su Püskürtme Test Yöntemi

4. GB/T10125-2012/ISO 9227-2006 Tuzlu Su Püskürtme Test Yöntemi

5. GB-T5170.8-2008 Elektrikli ve Elektronik Ürünlere Yönelik Çevresel Test Ekipmanları için Muayene Yöntemi - Tuz Püskürtme Test Cihazları

6. GB-T5170.11-2008 Aşındırıcı Gaz Test Cihazları için Muayene Yöntemi

7. ISO9227 Tuz Püskürtme Testi

8. GB-T10587-2006 Tuz Püskürtme Test Odası Teknik Koşulları

Yapı özellikleri

Kutu yapısı

Laboratuvar, 8 mm kalınlığında ve 85 ° C'lik dayanıklı sıcaklığa sahip ithal PVC polietilen plakayı (Güney Asya, Tayvan) benimser.

Laboratuvarın conta kapağı 8mm kalınlığında ithal akrilik levhadan yapılmıştır.

Reaktif dolum şişesi, temizlenmesi kolay ve kırılması kolay olmayan, gizli ekli su seviyesi algılamayı benimser.

Basınçlı hava varili, en iyi ısı yalıtım etkisine sahip olan SUS304 # paslanmaz çelik yüksek basınca dayanıklı varilden yapılmıştır.

Test malzemesi rafı, düşen sisin açısını serbestçe ayarlayabilen ve her taraftan buğulanabilen bir düzlem bölme rafını benimser. Yerleştirilen birçok örnek var.

Sızdırmazlık kapağı pnömatik olarak çalıştırılır.

Laboratuvar, kutuda aşındırıcı gaz sızıntısı olmamasını sağlamak için su ile kapatılmıştır.

Kontrol kutusu ve test kutusu entegre edilmiştir ve sol ve sağ yapıların kullanımı kolaydır.

Suyun elektrik kontrol kutusuna girmesini ve aksesuarlara zarar vermesini etkili bir şekilde önlemek için su ve elektrik ayırma yapısı benimsenmiştir.

Dolap kapağı

Laboratuvarın sızdırmazlık kapağı 8 mm kalınlığında ithal akrilik plakadan yapılmıştır ve üst kısmı 1000 açılı bir sızdırmazlık kapağı haline getirilerek test sırasında yoğuşmanın numune yüzeyine düşmesini ve test sonuçlarını etkilemesini etkili bir şekilde önler.

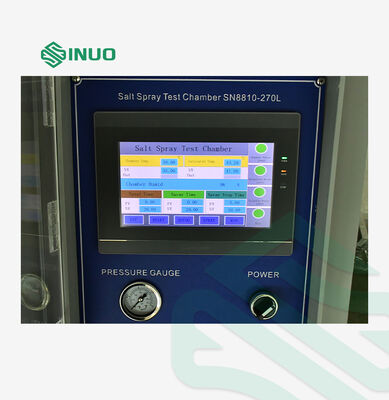

Kontrol Paneli

Basınç göstergesi, ana güç anahtarı.

Güç dağıtım kontrol kabini

Su doldurma solenoid valfı, sprey solenoid valfı, buğu giderme solenoid valfı, güç dağıtım panosu, aşırı sıcaklık koruyucusu, hava doyma basınç varili, sprey kontrol valfi.

Isıtma sistemi

Su buharı ısıtma modu benimsenir ve titanyum alaşımlı ısıtma borusu PID, sıcaklık dengesini sağlamak için ısıtmayı kontrol eder.

Su tamamlama sistemi

1. Laboratuvar ve basınçlı varil için su takviyesi: manuel ve otomatik su takviyesi kontrol sistemleri, kullanımı kolay olan musluk suyu borusunun otomatik kontrol su takviyesine veya manuel çift su takviyesi moduna bağlanabilir;

Not: Musluk suyunda çok fazla yabancı madde varsa veya asitli veya alkali ise su girişine filtre takılmalıdır.

2. Sıvı ilaçlı su takviyesi: İçinde gizli olan büyük su deposu benimsendi ve manuel su takviyesi benimsendi.

Drenaj sistemi

Drenaj vanası kontrol cihazı, manuel drenaj modu.

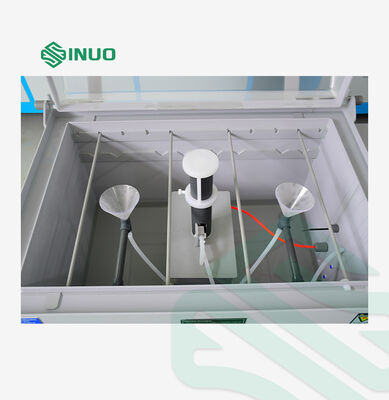

Püskürtme sistemi

Tuzlu suyu absorbe etmek ve daha sonra tekdüze atomizasyon derecesi ile atomize etmek için Bernoult ilkesini benimseyin;

Sürekli test standardını sağlayabilen bloke edici kristalleşme olgusu yoktur;

Özel camdan yapılmış nozul;

Ayarlanabilir konik püskürtme kulesi, spreyi etkili bir şekilde dağıtabilir, düzgün sprey sağlayabilir ve sprey miktarını kontrol edebilir.

Püskürtme modu

Sürekli/aralıklı

Hava besleme sistemi

Püskürtme basıncı iki kademeli olarak 1kg/cm2 olarak ayarlanır. İlk defa basınçlı hava 2kg/cm2'ye ayarlanarak ısıtma için doymuş varile girer. İkinci kez püskürtme basıncı 1kg/cm2'ye ayarlanır.

Sis egzoz sistemi

1. Yalnızca buhar egzoz borusuna bağlanması gereken ve kutudaki basınca göre buğuyu otomatik olarak boşaltan tam otomatik basınç dengeli buhar egzoz cihazı.

2. Manuel buğu giderme düğmesi anahtarı. İç mekan sisini hızlı bir şekilde gidermek için test odası kapağını açmadan önce bu düğmeye tıklamanız yeterlidir.

3. Not: Makinenin buhar egzoz borusu dış mekandaki açık alana kadar uzatılacaktır ve makineden çıkan buharın diğer nesneleri aşındırmasını önlemek için aşındırıcı nesnelere yakın olmaktan kaçınmak gerekir; Uzatılmış sis egzoz borusu, sis egzoz borusundaki yoğuşmanın sis egzoz borusunu tıkamasını ve atık gazı etkili bir şekilde boşaltmasını önlemek için dalgalı indirimlerden arınmış olacaktır.

Elektrik kontrol sistemi

Denetleyici

1,7” dokunmatik ekran, kullanıcı dostu arayüz, tüm bilgiler bir bakışta.

2. Tamamen dijital çoklu arıza uyarı koruma sistemi, kuru yanmayı ve aşırı sıcaklığı önler.

3. 106 servis ömrüne sahip, yüksek güçlü SSR çıkışı ve ithal saf gümüş röle kontaklarını benimser.

4. Sürekli/aralıklı/manuel/otomatik modda test edilebilen çok yönlü kontrol modu.

5. Laboratuvarın korozyonunu önlemek amacıyla tuz sisi sızıntısı olmamasını sağlamak için manuel/otomatik buğu giderme modu ile donatılmıştır.

6. Gizli düzeltme yöntemi, sıcaklığın kesinlikle kontrol edilebilir olmasını sağlar.

7. Elektrik kesintisi hafıza fonksiyonu ile. Deney sırasında ani elektrik kesintisi veya kapanma durumunda, deneyin tekrarlanmasını önlemek amacıyla veriler deney süresini kaybetmeden otomatik olarak kaydedilecektir.

Sıcaklık giriş modu

Dokunmatik ekranda ayarlanabilir

Sıcaklık göstergesi

Sıcaklığın ayar değerini ve gerçek değerini görüntüleyin.

Zaman gösteriliyor

Dokunmatik ekranda görüntülenir, minimum süre 1 saniyedir.

Çalışma modu

Sürekli çalışma/aralıklı çalışma.

Sıcaklık ayar aralığı

Maksimum sıcaklık aralığının üst ve alt sınırı 5 °C.

Panel ekranı

Ayar sıcaklık değeri, mevcut sıcaklık değeri, ayar süresi, geçerli süre, püskürtme süresi, sabit sıcaklık süresi, aşırı sıcaklık anormal göstergesi, su eksikliği anormal göstergesi, çalışma sonu göstergesi, püskürtme durum göstergesi, buğu giderme durum göstergesi.

Sıcaklık ölçüm gövdesi

PT100 platin direnci.

Sıcaklık kontrol modu

Anti-integral doygunluk PID, BTC dengeli sıcaklık düzenleme kontrol modu (sıcaklık test ekipmanı).

Güvenlik koruma cihazı

Test kutusu

Aşırı aşırı sıcaklık koruması, su sıkıntısı koruması.

Doymuş varil

Aşırı aşırı sıcaklık koruması, su sıkıntısı koruması.

Isıtma sistemi

Isıtma borusunun kuru yanması, anormal su temini ve drenajı

Güç Kaynağı

Kaçak koruması, aşırı yük ve kısa devre koruması

Depolama ortamı gereksinimleri

Ekipmanın ortam sıcaklığı 0°C~+45°C aralığında tutulmalıdır.

Kurulum yeri gereksinimleri

Test kutusunun sol, sağ ve arka yan duvar panelleri ile duvar arasındaki mesafe 600 mm'den, ön ve duvar arasındaki mesafe ise 800 mm'den az olmayacaktır. Ekipmanı taşırken, proje ilerlemenizi etkilememek için kapı aralığına, geçide, asansöre vb. girip giremeyeceği.

Kabul kriterleri ve üçüncü taraf doğrulaması

1. Kabul kriterleri: Teknik göstergeler, her iki tarafça imzalanan "Teknik Anlaşma"da belirtilen yöntemlere uygun olacaktır.

2. Kabul yöntemi: Resmi kabul, Talep Sahibinin sahasında gerçekleştirilecektir.

3. Talep Sahibinin fabrikadan ayrılmadan önce üçüncü bir tarafı (Ulusal Çevre Test Ekipmanı Kalite Kontrol Merkezi tarafından doğrulanmış ve geçerli bir denetim raporu düzenlenmiş) kabule katılmaya davet etmesi gerekiyorsa, masraflar Talep Sahibi tarafından karşılanacaktır. İlk kabulün uygun bulunmaması durumunda, tedarikçi tarafından yapılan iyileştirme sonrasında ikinci kabulde oluşan masraflar tedarikçi tarafından karşılanır.

4. Müşteri, doğrulama için Ulusal Çevresel Test Ekipmanı Kalite Kontrol Merkezini görevlendirir.
