IEC 60112 EV yalıtım malzemesi için sızıntı izleme testi CTI PTI testi

IEC 60112 Kaçak İzleme Test Cihazı, EV Yalıtım Malzemesi CTI PTI Testi İçin

Ürün Bilgileri:

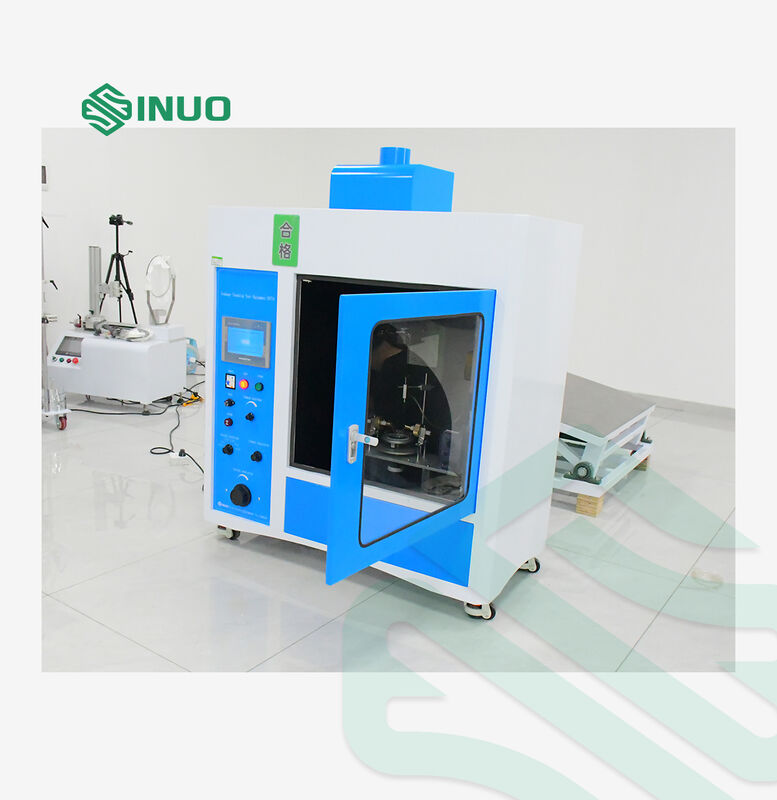

SN774 Karşılaştırmalı İzleme İndeksi (CTI) ve Kanıt İzleme İndeksi (PTI) test cihazı, katı yalıtım malzemelerinin izleme direnci performansını değerlendirmek için tasarlanmış profesyonel bir laboratuvar test cihazıdır. Küresel IEC, UL ve ASTM uluslararası standartlarına tam uyumlu olan bu hassas test ekipmanı, Avrupa, Kuzey Amerika, Güneydoğu Asya ve diğer küresel bölgelerdeki kalite denetim laboratuvarları, üretim fabrikaları ve üçüncü taraf sertifikasyon kurumları tarafından yaygın olarak benimsenmiştir.

Elektrikli ürünlerin gerçek çalışma ortamını simüle eden test cihazı, elektrik alanı, nem ve kirleticilerin birleşik etkisi altında yalıtım malzemelerinin yalıtım arızasını, izleme bozulmasını ve alev tutuşmasını tespit etmek için amonyum klorür sıvı damlatma ve yüksek voltajlı elektrot iletim modunu benimser. Elektrikli ve elektronik ürünlerin malzeme seçimi, ürün güvenliği sertifikasyonu ve kalite kontrolü için doğru ve güvenilir test verileri sağlar.

Ürün Avantajları ve Temel Özellikler

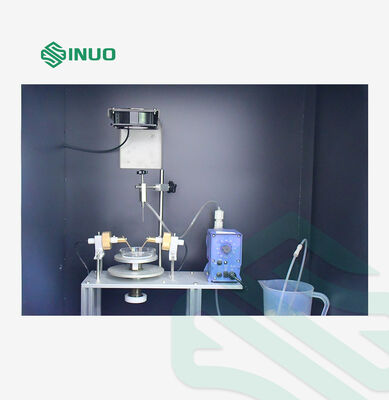

Yüksek Hassasiyetli Test Yapılandırması: Ultra doğru sıvı damla hacmini ve damlama aralığını sağlamak, manuel işlem hatalarını ortadan kaldırmak ve tekrarlanabilir test sonuçları sağlamak için ithal Prominent mikro pomp ile donatılmıştır.

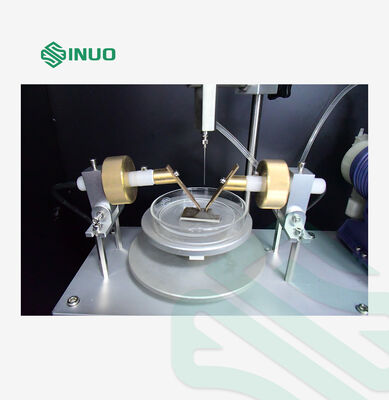

Profesyonel Platin Elektrot: %60 dahil açılı ve 1.00N sabit basınçlı standart boyutlu platin elektrot kullanır, ekranda gerçek zamanlı basınç göstergesi, standart test gereksinimlerini tam olarak karşılar.

Akıllı PLC Kontrol Sistemi: 7 inç tam renkli dokunmatik ekran ile donatılmıştır, test voltajı, akım, damlama süreleri ve zamanlama parametrelerinin tek tuşla ayarlanması, basit kullanım ve akıllı veri göstergesi.

Güvenli ve İnsancıl Tasarım: Kapalı test odası, kapı kapatıldıktan sonra harici çalıştırma, izleme arızası için otomatik alarm (≥2s), operatör güvenliğini etkili bir şekilde sağlar.

Ayarlanabilir ve Kalibre Edilebilir Yapı: Standart mastar bloğu, ayarlanabilir masa yüksekliği ve elektrot açısı ile donatılmıştır, hızlı kalibrasyon için uygundur ve çeşitli test taleplerini karşılar.

Geniş Uygulama Kapsamı: Her türlü elektrik yalıtım malzemesi, mühendislik plastikleri ve elektrik aksesuarları için uygundur, endüstriyel kalite denetimi ve Ar-Ge testlerini destekler.

Teknik Parametreler

Parametre\ model	SN774 (0.5m³)
Çalışma voltajı	AC 220V±10% / 50Hz,1KVA
Kontrol	PLC
Ekran	7 inç renkli dokunmatik ekran
Test voltajı	0～600V ayarlanabilir, hassasiyet 1.5%
Zamanlama cihazı	9999X0.1S
Elektrot	Platin elektrot, bir çift
Platin Elektrot boyutu	(5±0.1) x(2±0.1)x(5)mm, 30° eğim
Elektrot dahil açısı ve mesafesi	60°±5°, mesafe (4±0.1mm)
Elektrot basıncı	1.00N±0.05N Basınç ayarlanabilir ve değer dokunmatik ekranda ölçülebilir ve gerçek zamanlı olarak görüntülenebilir
Damla sıvı kontrolü	Mikro pompa ile kontrol edilir Damla sıvı hacmi ve aralığı doğrudur Mikro pompa markası: Prominent
Damla sıvının aralığı	30±5S, ayarlanabilir
Damla sıvı yüksekliği	35±5mm
Damla sıvı gecikmesi	0.2S (solenoid valf açılma süresi)
Damla sıvı boyutu	45～50 damla/cm³Zaman gecikmeli devre
2±0.1S (0.5A veya daha büyük akımda)	Kısa devre basınç düşüşü
MAX %8	Kısa devre akımı
1±0.1A 1%	Rüzgar hızı
0.2m/s	Çevresel gereksinim
0～40℃, bağıl nem ≤%80, belirgin titreşim ve aşındırıcı gaz olmayan yerlerde	Ekipman boyutu ve ağırlığı
1100mm* 550mm* 1100mm, 180KGS	Standartlara uygundur
IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638, vb.
