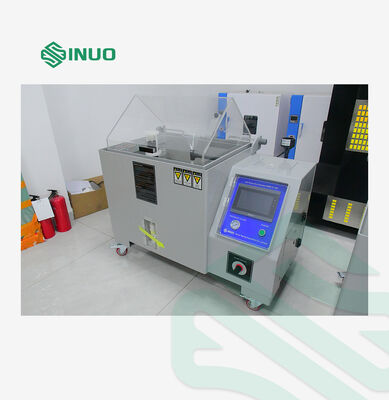

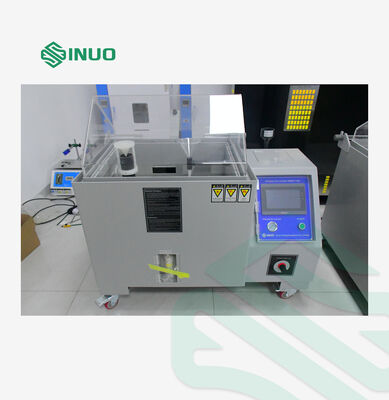

Hızlandırılmış Korozyon Direnci Testi İçin IEC 60068-2-11 Tuz Püskürtme Test Kabini

1. Ortam sıcaklığı 5~30 °C, bağıl nem ≤ %85 RH'dir;

2. Kurulum yeri düz ve titreşimsiz olmalıdır;

3. Ekipman ısı kaynaklarından ve yanıcı ve patlayıcı maddelerden uzak tutulmalıdır;

4. Kurulum konumu doğrudan güneş ışığına maruz kalmamalı ve iç hava sirkülasyonu sağlanmalıdır;

5. Ekipman kurulum yeri temiz olmalı ve tozlu yerlere veya toz çıkışına kurulmamalıdır.

Laboratuvar sıcaklığı: RT~ 50 °C

Basınçlı varil sıcaklığı: RT ~ 63 °C

Bağıl nem ≥ %85 RH

Laboratuvar sıcaklığı RT →+50 °C ≤ 60 dakika

Basınçlı varil sıcaklığı RT →+63 °C ≤ 60 dakika

Sıcaklık çözünürlüğü: 0.1 °C

Sıcaklık sapması: ± 1 °C

Sıcaklık tekdüzeliği: 2 °C

Sıcaklık dalgalanması: 1 °C

Sprey hacmi (ml/80cm²/saat) 1.0~2.0 (en az 16 saat toplanır ve ortalama değer alınır)

Sprey basıncı: 1.00 ± 0.01 kgf/cm²

Sıvı ilaç pH değeri: nötr 6.0~7.0, asidik 3.0~3.1

Sprey çözeltisi pH değeri: nötr 6.5~7.2, asidik 3.1~3.3

Kontrol süresi: 1S~9999H keyfi olarak ayarlanabilir

Not: Spreyleme sırasında çözeltideki karbondioksit kaybı pH değerinde değişikliğe neden olabilir. Çözeltiyi test ekipmanına koymadan önce 35 °C'nin üzerine ısıtmak veya çözeltideki karbondioksit içeriğini azaltmak için taze kaynamış su kullanmak gibi aşağıdaki yöntemler kullanılabilir, bu da pH değerindeki değişikliği önleyebilir. Asit testi veya bakır hızlandırılmış tuz sprey testi, sprey çözeltisinin pH değerini sağlamak için yapılır, Çözeltinin pH değerini 2.8~3.0'a ayarlayın ve çözeltinin ve/veya çözünen maddenin gereksinimleri karşılayıp karşılamadığını kontrol edin.

1. IEC 60068-2-11-1981 Tuz Spreyi Test Yöntemi

2. ASTM. B117-2009 Tuz Spreyi Testi

3. JIS H8502 Tuzlu Su Spreyi Test Yöntemi

4. ISO 9227-2006 Tuzlu Su Spreyi Test Yöntemi

5. GB-T5170.8-2008 Elektrikli ve Elektronik Ürünler için Çevresel Test Ekipmanları Muayene Yöntemi - Tuz Spreyi Test Ekipmanları

6. GB-T5170.11-2008 Aşındırıcı Gaz Test Ekipmanları Muayene Yöntemi

7. ISO9227 Tuz Spreyi Testi

Laboratuvar, 5 mm kalınlığında ve 85 °C dayanıklı sıcaklığa sahip ithal PVC polietilen levha (Güney Asya, Tayvan) kullanır.

Laboratuvarın sızdırmaz kapağı 5 mm kalınlığında ithal akrilik levhadan yapılmıştır.

Reaktif doldurma şişesi, temizlenmesi kolay ve çatlaması zor gizli takılı su seviyesi algılama özelliğine sahiptir.

Basınçlı hava varili, en iyi ısı yalıtım etkisine sahip SUS304 # paslanmaz çelik yüksek basınçlı varilden yapılmıştır.

Test malzemesi rafı, sis düşme ve her taraftan sislenmenin açısını serbestçe ayarlayabilen düz bir bölme rafı kullanır. Çok sayıda numune yerleştirilir.

Sızdırmaz kapak pnömatik olarak çalışır.

Laboratuvar, kutudaki aşındırıcı gazın sızmasını önlemek için su ile sızdırmaz hale getirilmiştir.

Kontrol kutusu ve test kutusu entegredir ve sol ve sağ yapılar kullanımı kolaydır.

Su ve elektrik ayırma yapısı, suyun elektrik kontrol kutusuna girmesini ve aksesuarlara zarar vermesini etkili bir şekilde önlemek için benimsenmiştir.

Laboratuvarın sızdırmaz kapağı 5 mm kalınlığında ithal akrilik levhadan yapılmıştır ve üst kısım, test sırasında yoğuşma suyunun numune yüzeyine damlamasını ve test sonuçlarını etkilemesini etkili bir şekilde önleyen 1000 açılı bir sızdırmaz kapak şeklinde yapılmıştır.

Basınç göstergesi, ana güç anahtarı.

Su doldurma solenoid valfi, sprey solenoid valfi, buğu giderme solenoid valfi, güç dağıtım panosu, aşırı sıcaklık koruyucusu, hava doygunluk basınçlı varili, sprey kontrol valfi.

Su buharı ısıtma modu kullanılır ve sıcaklık dengesini sağlamak için P.I.D kontrollü titanyum alaşımlı ısıtma tüpü kullanılır.

1. Laboratuvar ve basınçlı varil için su tamamlama: musluk suyu borusunun otomatik kontrol su tamamlama veya manuel çift su tamamlama moduna bağlanabilen manuel ve otomatik su tamamlama kontrol sistemleri, kullanımı kolaydır;

Not: Musluk suyu çok fazla safsızlık içeriyorsa veya asidik veya alkali ise, su girişine bir filtre takılmalıdır.

2. Sıvı ilaç su tamamlama: gizli iç kısımda büyük su deposu kullanılır ve manuel su tamamlama kullanılır.

Drenaj valfi kontrol cihazı, manuel drenaj modu.

Tuzlu suyu emmek ve ardından atomize etmek için Bernoult prensibini kullanır, tekdüze atomizasyon derecesi ile;

Bloklama kristalizasyonu fenomeni yoktur, bu da sürekli test standardını sağlayabilir;

Özel camdan yapılmış nozül;

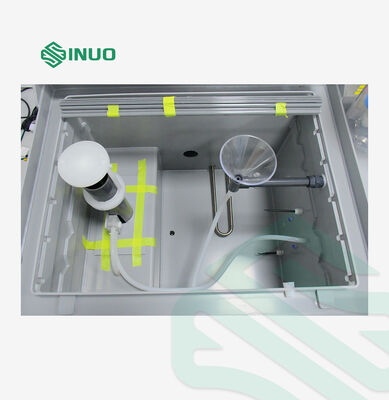

Ayarlanabilir konik sprey kulesi, spreyi etkili bir şekilde dağıtabilir, tekdüze sprey sağlayabilir ve sprey miktarını kontrol edebilir.

Sürekli/aralıklı

Sprey basıncı iki aşamada 1kg/cm² olarak ayarlanır. İlk olarak, basınçlı hava doygunluk variline ısıtılmak üzere 2kg/cm²'ye ayarlanır. İkinci olarak, sprey basıncı 1kg/cm²'ye ayarlanır.

1. Tam otomatik basınç dengeli sis egzoz cihazı, sadece sis egzoz tüpüne bağlanması gerekir ve kutudaki basınca göre sisi otomatik olarak boşaltır.

2. Manuel buğu giderme düğmesi. Test odası kapağını açmadan önce bu düğmeye tıklayarak iç sis hızla giderilir.

3. Not: Makinenin sis egzoz borusu dışarıya açık bir yere uzatılmalı ve sisin diğer eşyalara zarar vermesini önlemek için aşındırıcı maddelere yakın olmaktan kaçınılmalıdır; Uzatılmış sis egzoz borusu, sis egzoz borusunun tıkanmasını önlemek ve atık gazı etkili bir şekilde boşaltmak için yoğuşmayı önlemek üzere dalgalı indirimlerden arındırılmalıdır.

1.7 inç dokunmatik ekran ekranı, kullanıcı dostu arayüz, tüm bilgiler bir bakışta.

2. Tüm dijital çoklu arıza uyarı koruma sistemi, kuru yanmayı ve aşırı sıcaklığı önler.

3. Yüksek güçlü SSR çıkışı ve ithal saf gümüş röle kontakları kullanır, 106 hizmet ömrü ile.

4. Çok yollu kontrol modu, sürekli/aralıklı/manuel/otomatik modda test edilebilir.

5. Tuz sisi sızıntısını önlemek ve laboratuvarın korozyonunu önlemek için manuel/otomatik buğu giderme modu ile donatılmıştır.

6. Gizli düzeltme yöntemi, sıcaklığın kesinlikle kontrol edilebilir olmasını sağlar.

7. Güç kesintisi hafıza fonksiyonu ile. Deney sırasında ani güç kesintisi veya kapanma durumunda, deney süresini kaybetmeden veriler otomatik olarak kaydedilir, bu da deneyin tekrarlanmasını önler.

Dokunmatik ekranda ayarlanabilir

Sıcaklığın ayar değerini ve gerçek değerini görüntüler.

Dokunmatik ekranda görüntülenir, minimum süre 1 saniye.

Sürekli çalışma/aralıklı çalışma.

Maksimum sıcaklık aralığının üst ve alt sınırı 5 °C.

Ayarlanan sıcaklık değeri, mevcut sıcaklık değeri, ayar süresi, mevcut süre, sprey süresi, sabit sıcaklık süresi, aşırı sıcaklık anormal göstergesi, su kıtlığı anormal göstergesi, çalışma sonu göstergesi, sprey durumu göstergesi, buğu giderme durumu göstergesi.

PT100 platin direnci.

Anti-integral doygunluk PID, BTC dengeli sıcaklık düzenleme kontrol modu (sıcaklık test ekipmanı).

Aşırı aşırı sıcaklık koruması, su kıtlığı koruması.

Aşırı aşırı sıcaklık koruması, su kıtlığı koruması.

Isıtma borusu kuru yanması, anormal su temini ve drenajı

Kaçak koruması, aşırı yük ve kısa devre koruması

Ekipmanın ortam sıcaklığı 0 °C~+45 °C arasında tutulmalıdır

Test kutusunun sol ve sağ yan ve arka duvar panelleri ile duvar arasındaki mesafe en az 600 mm, ön ve duvar arasındaki mesafe ise en az 800 mm olmalıdır. Ekipman taşınırken, projenizin ilerlemesini etkilememek için kapı, geçit, asansör vb. yerlere girip giremeyeceği.
