IEC 63370 Bölüm 19.10 Pil Kutusu Basınç Deneme Sistemi

IEC 63370, madde 19.10Pil kabı basıncı test sistemi

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

IEC 63370 maddesine göre 19.10,Bu ekipman, kontrol edilen iç basınç uygulayarak, batarya kabininin arızalı bir durum sırasında oluşturulan basınca dayanabileceğini doğrulamak için anormal batarya havalandırma koşullarını simüle eder..

Bu laboratuvar batarya güvenliği test ekipmanları, üreticiler, sertifikasyon laboratuvarları ve batarya kabin basınç testleri yapan araştırma kurumları için uygundur.Lityum pil güvenliği değerlendirmeleri, ve IEC uyum doğrulama.

• IEC 63370 Bölüm 19.10 pil güvenliği gereksinimlerine göre tasarlanmıştır.
• Metal-iyon kimyasal bataryaları için uygun
• Hızlı basınç izleme ile el basınçlandırma sistemi
• Farklı test gereksinimleri için ayarlanabilir gaz enjeksiyon hacmi

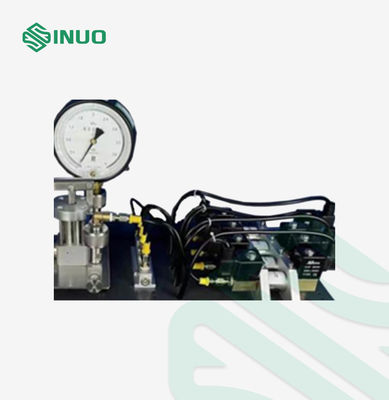

• Yüksek hassasiyetli mekanik basınç ölçümü ile basınç doğrulama
• Laboratuvar ortamları için uygun kompakt masaüstü yapısı
• Pille çalışan cihazların güvenlik testleri için güvenilir çözüm

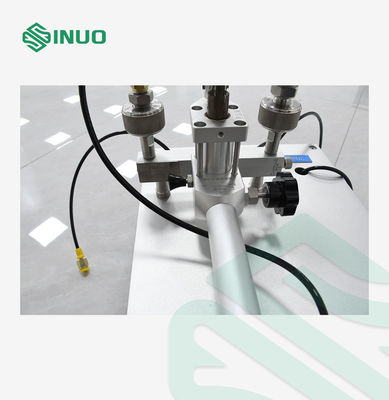

Örnek, başlangıç basıncı 2070 kPa ± 10%'a ulaşana kadar manuel bir pompa kullanarak basınçlandırılır.Piston darbe mekanizması basınç ayarlama işlemini kontrol ederken.

Belirtilen başlangıç basıncına ulaştıktan sonra, gerekli hava hacmi standart gerekliliklere göre Φ2.85 ± 0.05 mm bir delikten enjekte edilir.Daha sonra basınç azaltma süreci izlenir., ve iç basınç 30 saniye içinde 70 kPa'nın altına düşmelidir.

El sürümü için, enjekte edilen hava hacmi, test gerekliliğine göre operatör tarafından kontrol edilir.

Test numunesinin kapsamı, uygulama, ilke, yapı ve çalışma ortamı
Test Örneği ve Sınırlar	Metal-iyon kimyası kullanan tam piller.
Test Amacı	Metal-ion kimyasalını kullanarak tam pillerle donatılmış pil ile çalışan cihazların kabininin basınç direncini ölçmek için kullanılır.Sınav, kabinin arızalı bir durum sırasında pil havalandırmasıyla oluşan basınca dayanabilir olup olmadığını doğrular ve kabinin dayanıklılığını değerlendirir..

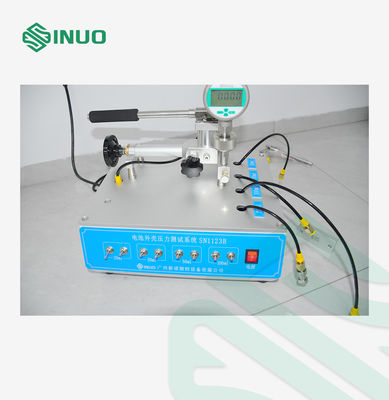

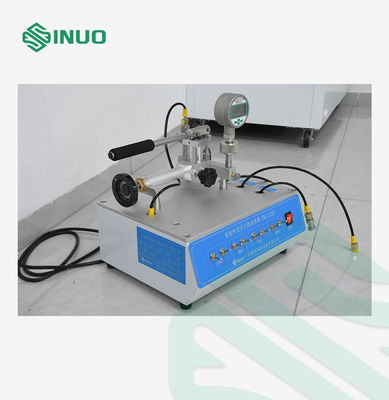

Ekipman yapısı	Ekipman, manuel kontrol ve basınç göstergesi ile bir kutu tipi yapıya sahiptir. Gaz hacmi test gerekliliklerine göre ayarlanabilir.Basit bir işletim ve kompakt bir görünümle birlikte, dünya çapında benzer ürünlerin avantajlarını içerir. Boyutlar: Yaklaşık 800 * 500 * 600 mm (W * H * D) Ağırlık: Yaklaşık 80 kg.
Çalışma ortamı	Güç kaynağı: AC 220V ±10%/5060 Hz; Çalışma ortamı: çalışma sıcaklığı 0 ̊40 °C, nem oranı 30% ̊90%;
Performans Özellikleri
Model	SN1123B
İstasyon	Tek istasyon
Elektrikli kontrol yöntemi	El kontrolü, düğme işletilmesi ve basınç göstergesi
Sürüş yöntemi	El basınçlandırması
Test Ortalaması	Gaz
Test Basıncı	0.01 ∙2.5 MPa; basınç göstergesinde gösterilmiştir.
Deneme Zamanı	El kontrolü
Test Süreci	El örneği montajı / çıkarılması ve el işlem kontrolü
Sıfırlama bağlantısı	Standart konfigürasyon: bir set; açıklık çapı: Φ2.85 ± 0.05 mm
Ekipmanın boyutları ve ağırlığı	L*W*H = 800*500*600mm, ağırlığı: yaklaşık 80 kg

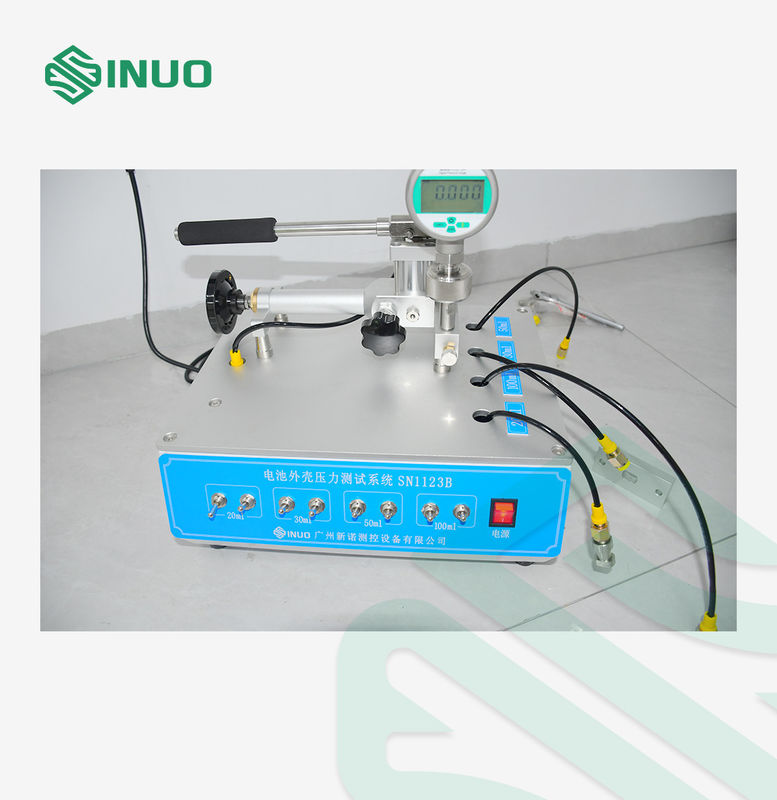

Hava Enjeksiyon Hacı	20,30,50, 100 ml
Çalışma ortamı	Atmosfer basıncı: 80~106 kPa; ortam sıcaklığı: 5~40°C; göreceli nem: 20~80% RH. Ekipman şiddetli sarsıntı ve titreşimden uzak bir ortamda kurulmalıdır.Elektromanyetik müdahale, toz, patlayıcı gazlar ve koroziv gazlar, iyi havalandırma ve ısı dağılımı koşulları ile.

• Lityum pil ile çalışan cihazların güvenlik testleri
• Pil kabininin mekanik dayanıklılığı doğrulanması
• IEC 63370 maddesinin 19.10 uygunluk testleri
• Şarj edilebilir pil ürün geliştirme
• Pil güvenliği sertifikasyonu laboratuvarları
• Ev aletleri üreticileri
• Pil ile çalışan ekipman üreticileri
