IEC 61851-1 Uyumluluğu ve IK06-IK11 Testleri İçin Yüksek Enerjili Sarkaç Çekiç Darbe Test Cihazı

IEC 61851-1 Uyumluluğu ve IK06-IK11 Testleri İçin Yüksek Enerjili Sarkaç Çekiç Darbe Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1008
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Darbe Enerjisi:

Sarkaç: 2/5/10/20/50 J; Dikey: 2/5/10/20/50 J (Opsiyonel)

Darbe kütlesi:

500g, 1,7kg, 5kg, 10kg (±%2)

Sarkaç Tüpü:

Uzunluk: 1000㎜，Dış çap: 15,9 mm çelik boru

darbe yüksekliği:

Elektrikle yukarı ve aşağı ayarlanabilir, Strok: 300–1800 mm

Düşme Yüksekliği:

0–500 mm Ölçek Göstergesi ile

Hassas bilyalı vida + doğrusal kılavuz rayı

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

IEC 61851-1 Uyumluluk Etki Test Cihazı

IK06-IK11 Sarkaçlı Çekiç Darbe Test Cihazının Test Edilmesi

Yüksek Enerji Darbeli Mekanik Darbe Test Cihazı

Ürün Tanımı

Elektrikli araba şarj cihazları için yüksek enerjili sarkaç çekiç çarpma testi IEC 61851-1 IK Kod Test

Ürün Genel Görünümü

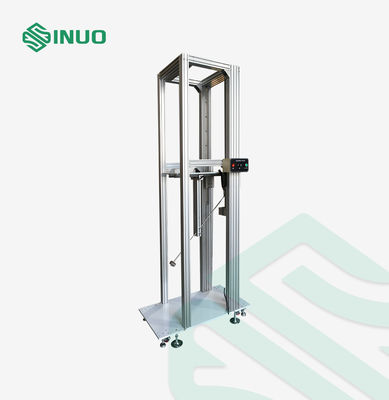

SNQC1008 Yüksek Enerji Pendulum Çekiç Çarpışma Testi, EV şarj istasyonlarının, elektrik kabuklarının, güç dağıtım dolaplarının mekanik dayanıklılığını ve çarpma direncini test etmek için tasarlanmıştır.ölçüm kutuları, ve anahtar dolapları.

IEC 60068-2-75, IEC 62262 IK çarpma koruma gereksinimlerine ve IEC 61851-1 Bölüm 12'ye uygun.11, denetleyicisi, kontrol edilen sarkaç ve dikey çekiç çarpma testleri ile ekipman korumalarının dış mekanik darbeye dayanma yeteneğini değerlendirir.

SNQC1008, EV şarj cihazı üreticileri, elektrikli ekipman üreticileri, test laboratuvarları ve IK etki doğrulama ve kabın dayanıklılığı değerlendirmesi için Ar-Ge merkezleri tarafından yaygın olarak kullanılır.

Ana Uygulamalar

Uygulama Alanı	Tipik Test Örnekleri
EV şarj cihazı testi	AC şarj istasyonları, DC şarj istasyonları, EVSE korumaları
Elektrikli kabın darbe testleri	Sayım kutuları, dağıtım dolapları, devre değiştirme dolapları
Endüstriyel Elektrik Güvenliği Testleri	Güç elektronik ekipmanları ve dış mekan elektrik kabukları
Sertifikasyon Laboratuvarı Testleri	IEC standartlarına göre IK koruma seviyesinin doğrulanması

Uygulanabilir Standartlar ve Koşullar:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

Örnek kapsamı, uygulama, ilke, yapı ve çalışma ortamı

Örnek ve Sınırlar	Elektrikli araç şarj istasyonları; Elektrik dağıtım dolapları; Ölçüm kutuları; Anahtar dolapları
Test İlke	Test Eha ((Pendulum Çekiç Testi): Çarpışma elementi 1 metrelik bir pendulum tüpünden belirli bir yükseklikten serbest bırakılır ve pendulum yolunun en alt noktasında numuneye çarpır.Çarpışma enerjisi, yerçekimi potansiyel enerjisinin kinetik enerjiye dönüştürülmesiyle üretilir., böylece numune üzerindeki darbe testinin amacına ulaşılır. Test Ehc (Uygulamalı Çekiç Denemesi): Çarpışma unsuru bir rehber borusundan belirli bir yükseklikten serbest bırakılır ve dikey yolculuğun en düşük noktasında numuneye çarpar.Çarpışma enerjisi, yerçekimi potansiyel enerjisinin kinetik enerjiye dönüştürülmesiyle üretilir., böylece numune üzerindeki darbe testinin amacına ulaşılır.
Yapı ve Özellikleri	Dikey olarak ayarlanabilir montaj desteği ve çarpma açısı olan, farklı boyutlardaki EV şarj istasyonları ve çarpma yüksekliği gereksinimleri için uygun bir araba yapısı.
Çalışma ortamı	Genel boyutlar:W1300D600H3200mm;Kama: Yaklaşık 250kg

Ana Performans SpeÇözümler

Model	SNQC1008	SNQC1008A	SNQC1008B
Kontrol ve Çalışma	Düğme işlevi	PLC kontrolü, dokunmatik ekran çalışması	PLC kontrolü, dokunmatik ekran çalışması
Örnek platform	- Hayır.	- Evet.	- Evet.
İkincil Çarpışma Önleme Fonksiyonu	- Evet.	- Evet.	- Evet.
Test numunesi aralığı	Ölçüm kutuları Duvar monteli ve tabanlı AC şarj istasyonları (örnek platformu gereklidir) Kabine tipi DC şarj istasyonları Not: Örnek platformuna monte edilmiş şarj istasyonlarının maksimum boyutu W × D × H = 1 × 1 × 2,0 m'yi geçmemelidir. Yerde duran şarj istasyonlarının yüksekliği 2,0 m'yi geçmemelidir.
Test Ürünleri	Pendül çarpma testi (yan çarpma) Dikey çekiç çarpma testi (üst çarpma, isteğe bağlı)
Sürücü Sistemi	Yükseltme: Motor + azaltıcı sürücü Serbestleme mekanizması: Elektromanyetik serbest bırakma

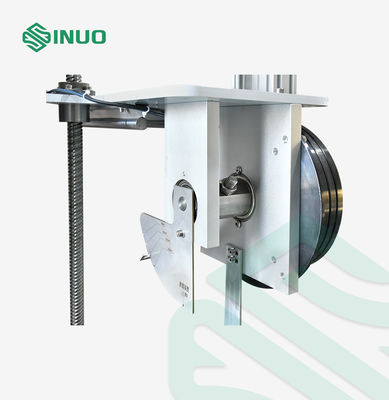

Işınlama sistemi	Hızlı top vida + doğrusal rehber ray
Etki Enerjisi	Pendulum Çekici: 2 J, 5 J, 10 J, 20 J, 50 J Dikey Çekiç: 2 J, 5 J, 10 J, 20 J, 50 J (ihtimal edilir)
Çarpışma elemanlarının eşdeğer kütlesi	Sendelek Çekici: 500 gram,1.7kg,5kg,5kg,10kg±2%, ((Köşe çarpma başlığı isteğe bağlı) Dikey Çekiç: 500 gram,1.7kg,5kg,5kg,10kg±2% (ihtiyaç duyulmaz) Paslanmaz çelik inşaatları
Salıncak tüpü	Uzunluk: 1000 mm, Dış çapı: 15.9 mm çelik boru Uzunluk: 1000 mm,Dış çapı: 10.0 mm çelik boru
Dikey çekiç koltuğu	Çeşitli çekiç başlarıyla eşleşen kılavuz koltuğu, paslanmaz çelik borusu
Denemenin çarpma konumu yüksekliği (pendulum kaldırma yüksekliği)	Elektriksel olarak yukarı ve aşağı ayarlanabilir,Hız: 300~1800 mm
Dikey çekiç çarpma yüksekliği	500-2000 mm

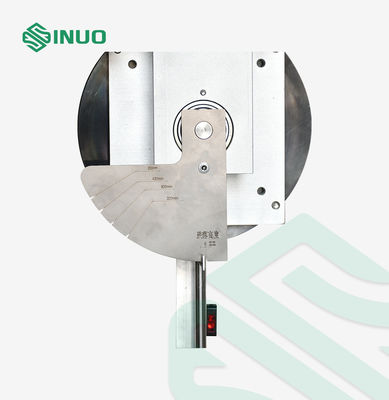

Düşme Yüksekliği ((Pendulum Etki Yüksekliği)	0 ̊ 500 mm, sarkaç dönme açısına karşılık gelen ölçek göstergesi ile; sarkaç 0°'dan 90°'ya kadar dönebilir.
Çarpışma elemanının sabitlenmesi ve serbest bırakılması	Pin tipi elektromanyetik sabitleme ve serbest bırakma mekanizması
Alt plaka	Kalınlaştırılmış yük taşıyan çelik taban levhası
Taşınma Yolu	Gerekli çarpma pozisyonuna hareket etmeyi sağlayan destek ayakları ve rotorları ile donatılmıştır.
İsteğe bağlı fonksiyon	İkincil çarpma önleme fonksiyonu
Eklenti	Çarpışma Enerjisi ve Çarpışma Elementlerinin Seçimi için Referans Tablosu

Ek Tablolar:Tablo 1 Etki Elemanlarının Özellikleri

Enerji/J	≤1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Eşdeğer Kütle ± 2%kg	0.25(0.2)	0.5	1.7	5	5	10
Malzeme	Nylon	Çelik
R/mm	10	25	25	50	50	50
D/mm	18.5 ((20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
L/mm	Eşdeğer kütleye göre belirlenir, A. ekine bakın.

Tablo 2 Düşük Yüksekliği

Enerji/J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
Eşdeğer Kütle/kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Düşme Yüksekliği ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Not 1: Bölüm 3'e not bak.2.2. Not 2:Bu bölümdeki enerji birimi Joule (J), g'in yuvarlatılmış değeri 10 m/s2 olarak alınan standart yerçekimi hızlandırması (g) dan elde edilir.

Tablo 3 IK Kodu ile karşılık gelen etki enerjisi arasındaki ilişki

IK kodu

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

Etki Enerjisi/J

0.14

0.2

0.35

0.5

0.7

Not:IK11 çok sert dış ortamlarda kullanılan özel kaplamalar veya koruyucu ızgaralar için tasarlanmıştır.IK11, kum torbası testinin yerine geçmez..

a Bu standarda göre hiçbir koruma sağlanmamıştır.

Neden SNQC1008'i seçtiniz?

Özellikle EV şarj istasyonu mekanik darbe testleri için tasarlanmıştır
IEC 61851-1 Bölüm 12.11 uyum doğrulama destekler
IK06 IK11 çarpma koruma testini kapsar.
Küresel EVSE üreticileri ve sertifikasyon laboratuvarları için uygundur
Yüksek enerjili çarpma yeteneğini hassas konumlandırma kontrolü ile birleştirir.
Verimli laboratuvar çalışması için PLC dokunmatik ekran otomasyonu ile kullanılabilir
