Lityum Güvenliği Testi İçin IEC 62133 Batarya Ezme ve Delme Test Odası

Elektrikli araçların, enerji depolama sistemlerinin ve lityum-iyon pil uygulamalarının hızla gelişmesiyle birlikte, pil güvenliğini sağlamak dünya çapındaki üreticiler için kritik bir zorluk haline gelmiştir.

Pil ezme ve tırnak delme testleri, deformasyona, iç kısa devrelere ve termal kaçak risklerine karşı pil direncini değerlendirmek için aşırı mekanik zorlama koşullarını simüle eder.

Bu testler pil üreticilerine ve laboratuvarlara şu konularda yardımcı olur:

• Seri üretim öncesinde pil güvenlik performansını doğrulamak
• Hücre ve pil paketi yapısal tasarımını optimize etmek
• Mekanik hasardan kaynaklanan riskleri azaltmak
• Uluslararası pil güvenlik standartlarına uyum sağlamak
• EV ve enerji depolama sistemlerinin güvenilirliğini artırmak

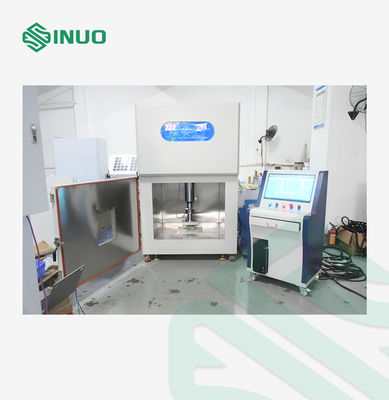

Pil Ezme ve Tırnak Delme Test Odası, aşırı mekanik zorlama koşulları altında lityum-iyon pillerin, pil hücrelerinin ve EV pil modüllerinin güvenlik performansını değerlendirmek üzere tasarlanmıştır.

Nakliye, şarj etme, kazalar veya termal kaçak olayları sırasında, lityum piller harici darbe, sıkıştırma deformasyonu veya iç kısa devre riskleri yaşayabilir. Ezme ve tırnak delme testleri, pil yapısal güvenliğini, voltaj tepkisini, deformasyon direncini ve termal davranışı doğrulamak için bu tehlikeli koşulları simüle eder.

Bu test sistemi, lityum pil üreticileri, EV pil tedarikçileri, otomotiv laboratuvarları ve üçüncü taraf sertifikasyon kuruluşları tarafından pil güvenliği değerlendirmesi ve uyumluluk testleri için yaygın olarak kullanılmaktadır.

Ekipman, SAE J2464, IEC 62133 ve ISO 12405-4:2018 dahil olmak üzere uluslararası pil test standartlarına uygundur ve pil güvenliği doğrulaması için güvenilir test verileri sağlar.

Pil numunesi, araç çarpışması veya harici basınçtan kaynaklanan mekanik hasarı simüle etmek için kontrollü bir kuvvet veya deformasyon değeri kullanılarak sıkıştırılır.

Test sırasında sistem şunları izler:

• Sıkıştırma kuvveti
• Deplasman deformasyonu
• Pil voltajı değişimi
• Sıcaklık değişimi

Test, önceden belirlenmiş koşul karşılandığında otomatik olarak durur, örneğin:

• Gerekli sıkıştırma kuvveti
• Maksimum deformasyon
• Belirtilen değere düşen voltaj

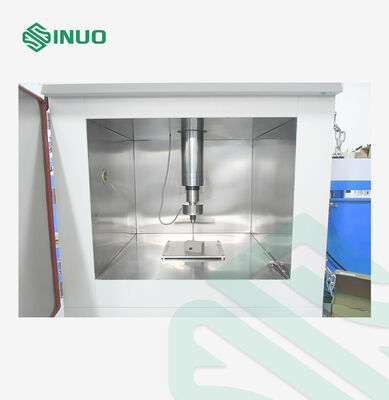

İç kısa devre koşullarını simüle etmek için çelik bir tırnak kontrollü bir hızda pil hücresine nüfuz eder.

Sistem şunları kaydeder:

• Voltaj değişimi
• Sıcaklık artışı
• Delme deplasmanı
• Test eğrisi verileri

Bu, pilin termal kaçak ve güvenlik tehlikelerine karşı direncini değerlendirmeye yardımcı olur.

Sistem, doğru ve güvenilir pil güvenliği değerlendirmesi sağlayan birden fazla otomatik durdurma kriteri ile esnek test kontrolü sunar.

Desteklenen Durdurma Koşulları:

• Basınç kontrolü
• Deplasman (deformasyon) kontrolü
• Voltaj izleme kontrolü

Farklı pil test gereksinimlerine göre birden fazla koşul birleştirilebilir. Test, herhangi bir önceden belirlenmiş koşul karşılandığında otomatik olarak durur, bu da test verimliliğini ve güvenliğini artırır.

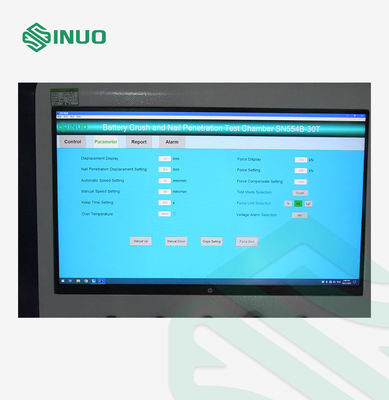

Entegre kontrol sistemi, süreç boyunca temel test parametrelerini sürekli olarak izler ve kaydeder.

Gerçek Zamanlı İzleme Parametreleri:

• Sıkıştırma kuvveti
• Deplasman deformasyonu
• Pil sıcaklığı
• Voltaj değişimi
• Test hızı

Tüm test verileri, eğrileri ve sonuçları daha ileri analiz ve raporlama için kaydedilebilir, karşılaştırılabilir ve dışa aktarılabilir.

Lityum pil zorlama testi uygulamaları için özel olarak tasarlanmış olan oda, operasyonel riskleri en aza indirmek için birden fazla güvenlik koruma özelliği entegre eder.

Güvenlik Özellikleri Şunları İçerir:

• Patlamaya dayanıklı gözlem penceresi
• Otomatik basınç tahliye yapısı
• Duman egzoz sistemi
• Acil durdurma anahtarı
• Elektrik aşırı yük koruması

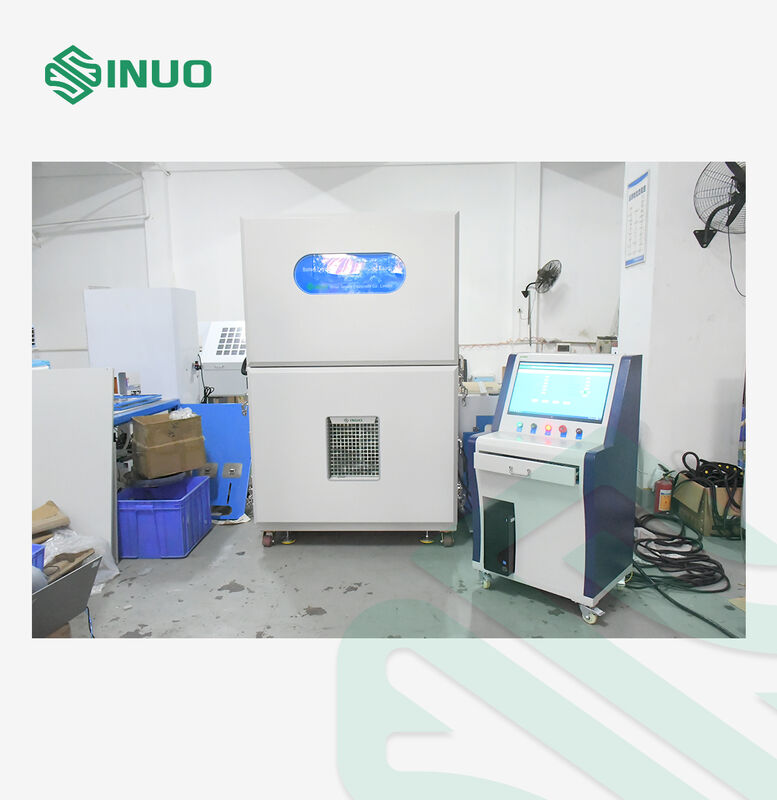

Kontrol sistemi test odasından ayrılmıştır, bu da operatörlerin pil ezme ve tırnak delme testlerini güvenli bir mesafeden gerçekleştirmesine olanak tanır.

Bu uzaktan çalıştırma tasarımı, personeli aşağıdaki gibi potansiyel tehlikelerden korumaya yardımcı olur:

• Pil patlaması
• Duman emisyonu
• Termal kaçak olayları
