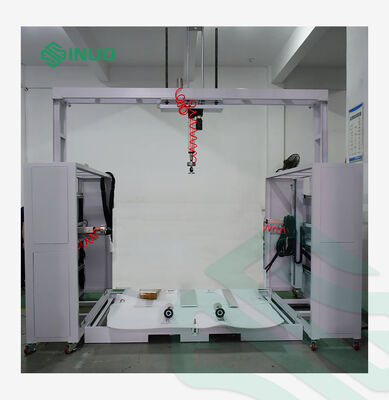

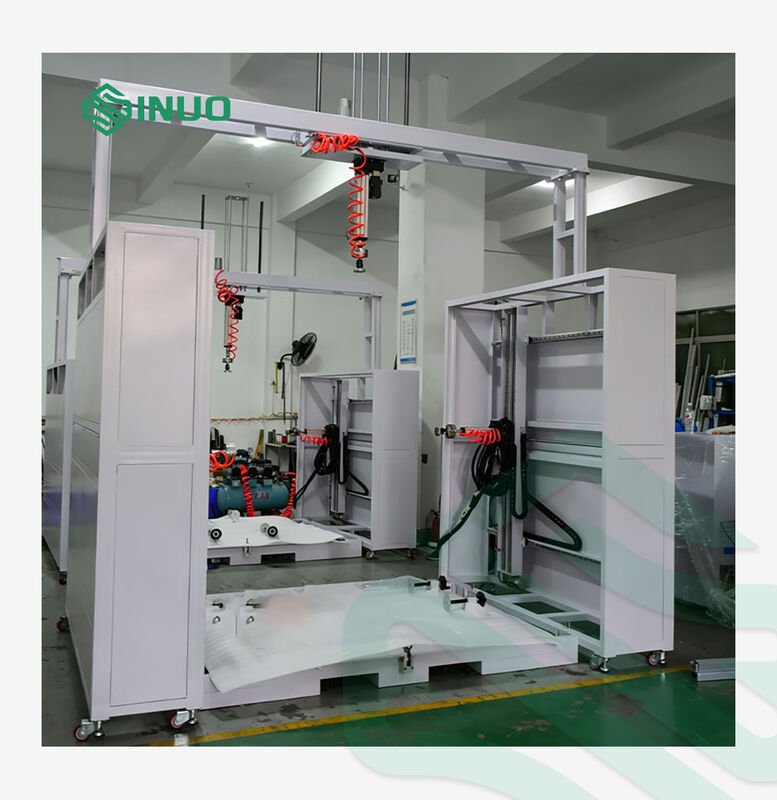

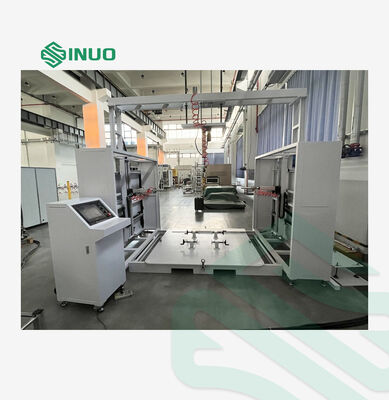

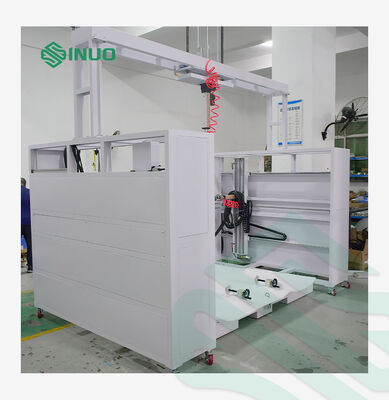

IEC 61439-5 Anahtarlama Panosu Muhafazası Mekanik Dayanım Testi İçin Statik Yük Test Sehpası

Tek fazlı 15 metrelik kutu: H1100*W1445*D1700mm

Tek fazlı 1 üniteden oluşan birleştirilmiş sayaç kutusu: H520*W210*D140mm

1. Statik yük direnci testi (IEC 61439-5, Bölüm 10).2.101.2)
2. Torsiyon direnci testi (IEC 61439-5, 8. madde).2.101.3 ve Madde 10.2.101.4)
3. Kapılar için mekanik dayanıklılık testi (IEC 61439-5, Bölüm 10).2.101.6; Q/GDW11008-2013, 7. madde.2.2.1.2)
4. Metal eklentiler için eksenel kuvvet direnci testi (IEC 61439-5, Bölüm 10).2.101.7; IEC 61439-5, Bölüm 8.2.101.3)
5. Dolaplar ve raflar için sertlik testi (IEC 60297-1, Bölüm 5).2.2 ; Q/GDW11008-2013, 7. madde.2.2.1.1; IEC 61439-5, Bölüm 8.2.101.1.1 b)

8 derece özgürlük ile 3 eksen

Sol yatay manipülatör: yukarı, aşağı, ileri ve geri hareket eder, sol-sağ hareket yoluyla kuvvet uygulayabilir

Sağ yatay manipülatör: yukarı, aşağı, ileri ve geri hareket eder, sol-sağ hareket yoluyla kuvvet uygulayabilir

Dikey manipülatör: kuvvet uygulamak için yukarı ve aşağı hareket eder

1. Dikey manipülatör aracılığıyla kabinin üst kısmına 8500N/m2 statik yük uygulanır ve 5 dakika boyunca tutma kuvveti uygulanır.
2. 500 * 200mm presleme plağından 1 parça ile donatılmıştır; eşleşen numunelere özelleştirilmiş presleme plakaları mevcuttur.

(Sıkıştırma plaka şeması)

1. Köşeli demir: 60×60×5 mm, uzunluğu test numunesine uymaktadır; ucundaki dikey sabit bölüm 100 mm uzunluğundadır.
2. Her biri 800 mm, 1000 mm ve 1400 mm uzunluğunda, farklı numuneler için sağlanan tek bir kare tüp.

(Kavre tüpünün şematik diyagramı)

3Sol ve sağ yatay manipülatörler üzerinden 2×1000N'lik bir kuvvet uygulayın ve 30 saniye süren bir kuvvet tutun.

1Kapının üst kenarına 50N (450N) veya diğer belirtilen yükle bir kuvvet uygulayın, menteşeden 300mm uzaklıkta, kuvveti 3 saniye veya diğer gerekli süre boyunca tutun.

2Yükseltme cihazının boyutları: uzunluğu 1100mm, yüksekliği 120mm, genişliği 120mm.

3Test numunesini arka tahtaya yerleştirin.

(Backboard Şeması)

1. Tablo 102'de belirtilen yükü, iğneli metal eklemlere uygulayın ve 10 saniye tutun; evrensel kaldırma halkası ve ağırlık kancası veya esnek demir zincir bağlantısı kullanın.

(Tablo 102)

(Universal kaldırma halkası + ağırlık kancası)

1. Sol ve sağ yatay manipülatörler aracılığıyla kabinin ön ve arka üst köşelerine 1200N'lik bir kuvvet uygulanır, kuvvet tutma süresi: 5 dakika (IEC 61439-5 Bölüm 8).2.101.1.1 b)
2. Sol ve sağ yatay manipülatörler aracılığıyla, üst yüzeyden 100 mm altındaki pozisyonda 500N / 100N / 2000N'lik yükler, kuvvet tutma süresiyle, kabinin dört yan yüzüne uygulanır:1 dakikadan fazla (IEC 60297-1 Bölüm 5).2.2)
3. 500×100mm'lik bir presleme plağı ve 1100×100mm'lik bir presleme plağı ile donatılmış

(Sıkıştırma plaka şeması)

Buna karşılık gelen standart: IEC 61439-5 (Alçak voltajlı anahtarlar ve kontrol cihazları için mekanik dayanıklılık)

140N ağırlığındaki 15 parça ile donatılmış, yumuşak çelik tel kancaları ile birlikte

1. IEC 61439-5 Düşük voltajlı anahtar cihazları ve kontrol cihazları kümeleri
2. IEC 60297-1 Kabin sertlik testi için gereksinimler
3. IEC 62208 Düşük gerilimli anahtar ve kontrol cihazları kümelerinin boş kabloları için genel gereksinimler
4. IEC 61330 Yüksek/düşük voltajlı prefabrik alt istasyonlar

Daha fazla türde test numunesi için çok delikli vida montaj pozisyonlarına sahip büyük bir taban plaka kullanır.Mekaniksel konumlandırma ile 4 °'dan 90 °'ya kadar döndürülebilir.

(Baseplate Montaj Şeması)

Ekipmanın uzunluğu: 3.3m, genişliği: 2.15m, yüksekliği: 3.1m
