IEC 62196-1 EV şarj bağlantısı ve yalıtım malzemesi için sızıntı izleme test cihazı

IEC 62196-1 EV şarj bağlantısı ve yalıtım malzemesi için sızıntı izleme test cihazı

Marka Adı:	Sinuo
Model Numarası:	SN774A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration

Test Gerilimi:

Ayarlanabilir aralık: 0 ~ 600V, doğruluk ±%1,5

Rüzgar Hızını Test Edin:

0.2 m/s

zamanlama cihazı:

9999 × 0,1s çözünürlük

Damlama aralığı:

30±5s, dijital ekran, önceden ayarlanabilir

Düşme yüksekliği:

35±5mm

Bırakma döngüleri:

0~9999 kez

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

Vurgulamak:

IEC 62196-1 sızıntı test cihazı

EV şarj konnektörü test ekipmanı

yalıtım malzemesi sızıntı izleme cihazı

Ürün Tanımı

EV Şarj Konnektörü ve Yalıtım Malzemesi için IEC 62196-1 Kaçak İzleme Test Cihazı

Ürün Bilgileri

Esas olarak EV iletken şarj bağlantı cihazları (şarj tabancaları, şarj soketleri, araç üstü şarj cihazı yalıtım plastik parçaları, şarj modülleri), otomotiv araç üstü elektrikli bileşenleri, alçak gerilim elektrik konnektörleri, yeni enerji aracı katı yalıtım malzemeleri ve mühendislik plastikleri için test amacıyla uygulanır.

Yüzeyleri, maksimum 600V test gerilimi altında elektrik alanında kontamine suya maruz kaldığında katı elektrik yalıtım malzemelerinin karşılaştırmalı izleme indeksi (CTI) performansını ölçmek için tasarlanmıştır.

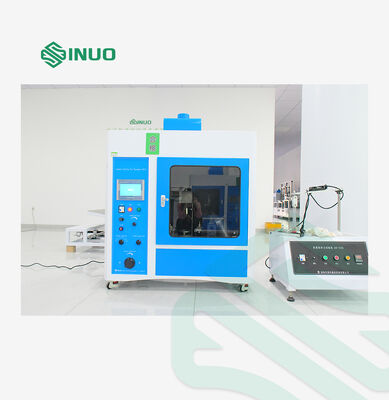

IEC 62196-1 EV şarj bağlantısı ve yalıtım malzemesi için sızıntı izleme test cihazı

Test Prensibi

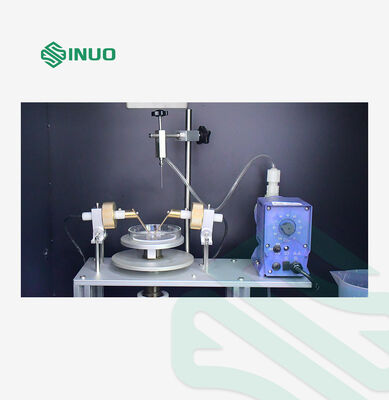

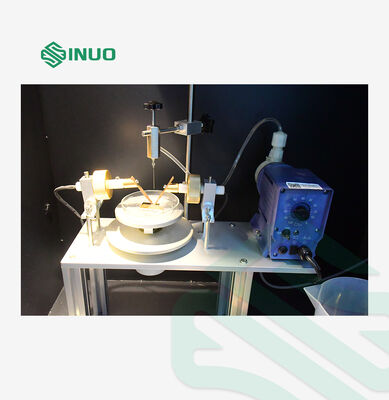

Karşılaştırmalı İzleme İndeksi (CTI) testi, katı yalıtım malzemelerinin yüzeyinde gerçekleştirilir. Standart boyutlarda (2 mm × 5 mm) platin elektrotlar arasına tanımlanmış bir gerilim uygulanır. Belirtilen hacimde iletken sıvı (%0.1 NH₄Cl çözeltisi) 30 saniye aralıklarla 35 mm sabit yükseklikten damlatılır.

Bu test, elektrik alanı ve nemli/kontamine ortamın birleşik etkisi altında katı yalıtım malzemesi yüzeylerinin izleme direncini değerlendirir ve malzemenin Karşılaştırmalı İzleme İndeksi (CTI) ve Kanıt İzleme İndeksi (PTI) değerlerini ölçer.

Yapı ve Özellikler

Dahili havalandırma odacıklı kabin tipi yapı.

Çalışma Koşulları

Güç Kaynağı: Tek fazlı AC 220V±10%, 50/60Hz

Ortam Sıcaklığı: 10°C ~ 35°C

Bağıl Nem: %30 ~ %60

IEC 62196-1 EV şarj bağlantısı ve yalıtım malzemesi için sızıntı izleme test cihazı

Teknik Parametreler

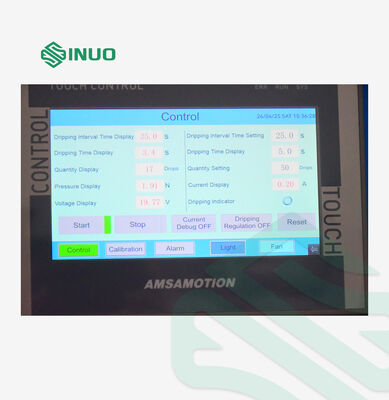

Kontrol İşletim Modu	PLC kontrolü, 7 inç renkli dokunmatik ekran işletimi, kızılötesi uzaktan kumanda ile
Test Gerilimi	Ayarlanabilir aralık: 0 ~ 600V, doğruluk ±%1.5
Zamanlayıcı Cihazı	9999 × 0.1s çözünürlük
Elektrot	Malzeme: Platin elektrot + pirinç bağlantı çubuğu Boyutlar: (5±0.1) × (2±0.1) × (≥12) mm, 30° pahlı yüzey, uç yarıçapı R0.1mm
Elektrotların Göreceli Konumu	Dahil açısı: 60°±5°, elektrot aralığı: 4±0.1mm
Numune Üzerindeki Elektrot Basıncı	1.00N±0.05N, dokunmatik ekranda görüntülenen değer
Sıvı Damlatma Sistemi	Damlatma aralığı: 30±5s, dijital ekran, ayarlanabilir Damlatma yüksekliği: 35±5mm Damlatma döngüleri: 0~9999 kez, ayarlanabilir; ithal mikro pompa ile kontrol edilen sıvı hacmi, 45~50 damla/cm³
Test Sıvısı Direnci	Çözelti A: %0.1 NH₄Cl, direnç 3.95±0.05 Ω·m Çözelti B: direnç 1.7±0.05 Ω·m
Gecikme Devresi	2±0.1s (akım ≥ 0.5A'da tetiklenir)
Kısa Devre Akımı ve Gerilim Düşümü	1±0.1A, tolerans ±%1, maksimum gerilim düşümü %8
Test Rüzgar Hızı	0.2 m/s
Ortam Gereksinimleri	0 ~ 40°C, bağıl nem ≤%80, şiddetli titreşim ve aşındırıcı gaz içermeyen konum
Aydınlatma	Kontrol edilebilir test odası lambası ile donatılmıştır
Genel Dış Boyutlar (G×D×Y)	1100×550×1200 mm, ağırlık yaklaşık 130 kg
