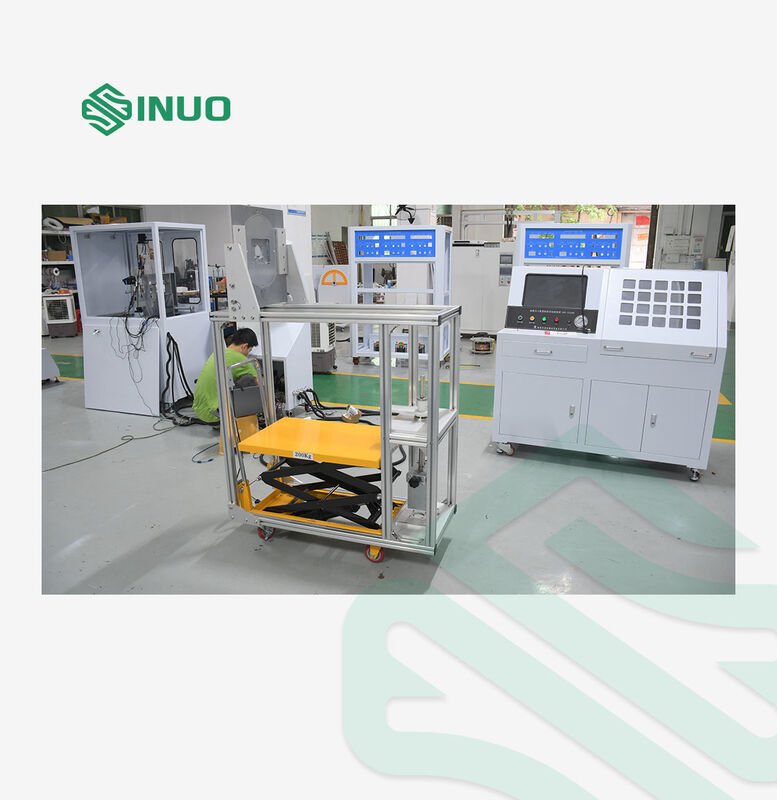

IEC 62196-1 EV şarj bağlantısı mekanik yük testi cihazı

Test örneği kısıtlaması:Şarj bağlantıları

Test Amacı:Şarj bağlantısı, şarj tabancasının kolayca yerleştirilmesi ve çıkarılması için tasarlanmalıdır ve tabancanın normal çalışma sırasında soketten çıkmasını engellemelidir.Bu test, şarj tabancasını soketten çekmek için gerekli olan maksimum kuvvetin belirtilen standart sınırlara uygun olup olmadığını doğruluyor..

Test prensibi:Soketin maksimum çekim gücü: Standart olarak belirtilen ağırlıklardan (asıl ağırlıklar, ek ağırlıklar,Kancalar ve sıkıştırma armatürleri) ve test fişinin test fişine monte edilmesi; fiş soketten ayrılacaktır.

Çalışma ortamı:Çalışma sıcaklığı: 5°35°C; Nem: 30%~90%RH

Test İstasyonu	Tek istasyon

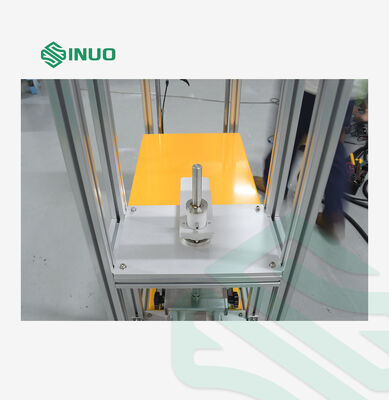

Ölçüm Yapısı	S136 çelikten yapılmıştır. Pin ölçütü, +0.01 / 0 mm toleransıyla, merkezi uzaklık toleransıyla ±0.05 mm ve yüzey kabalığı Ra 0.8 μm ile minimum standart boyutla üretilmiştir. Ölçücü isteğe bağlı bir aksesuardır.
Test Ürünleri	7.11.8: Şarj bağlantıları için mekanik yük testi / 14. madde.1.6 (IEC 62196) 7.15.1.1: Kilitleme cihazı testi / 14. madde.1.5 (IEC 62196) 7.17.1 d) e) f): Çekme gücü testi / 14. madde.1.5 (IEC 62196)
Şarj bağlantısı mekanik yük testi ana teknik parametreleri
Test Kurulum Şeması
Tutma süresi	60 saniye. Ağırlık kaldırmak için tepsiyi tahrik eden hidrolik silindirle gerçekleştirilen; zaman manuel olarak kontrol edilir.

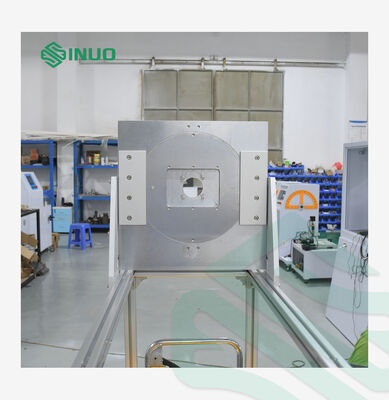

Test döngüleri	4 kez, yatay eksen çevresindeki her 90° aralığında bir test, manuel çalışma.
Mekanik yük ağırlığı konfigürasyonu	165N: 1 adet 148.5N ana ağırlığı + 1 adet 16.5N ek ağırlığı 300N: 270N ana ağırlığı 1 parça + 30N ek ağırlığı 1 parça 440N: 396N ana ağırlığından 1 parça + 44N ek ağırlığından 1 parça 660N: 594N ana ağırlığından 1 parça + 66N ek ağırlığından 1 parça 750N: 1 adet 675N ana ağırlığı + 1 adet 75N ek ağırlığı Not: Ana ağırlıkların ağırlığı kanca kütlesini içerir; hedef yük kuvveti, farklı ağırlıkların yığılması ve birleştirilmesiyle elde edilir.
Kilitleme cihazı testinin ana teknik parametreleri
Test Kurulum Şeması

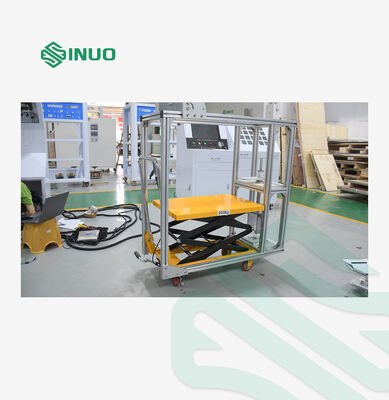

Deneme Durumu	Ağırlıklar hidrolik silindirle çalıştırılan bir tepsiyle kaldırılır ve düşürülür; zaman manuel olarak kontrol edilir.
Test yükü seçimi	Tablo 7'ye bakın.
Test Gerekçesi	Test sırasında kilitleme cihazı kilitlenmemelidir.
Çekim gücü ağırlığı konfigürasyonu	AC şarj tabancası: 100N (90N + 10N) DC şarj tabancası: 140N (126N + 14N)

• Tam IEC 62196 uyumluluğu
  Çekim kuvveti, kilitleme cihazı ve mekanik yük testlerini destekler; SGS / TÜV tarafından küresel sertifikasyon için kabul edilen test verileri.
• Hepsi Birde AC/DC Test Çözümü
  Tek istasyon, hem AC hem de DC şarj tabancalarını, fazladan ekipman maliyetlerini ve laboratuvar alanını azaltan çok menzilli ağırlıklarla (100N ¥ 750N) kapsar.
• Yüksek hassasiyetli S136 Ölçer
  S136 pas karşıtı çelik iğne ölçüm cihazı sıkı toleransla tekrarlanabilir, doğru test sonuçlarını sağlar.
• Kolay ve istikrarlı manuel işlem
  60s ayarlanabilir tutma süresi ile hidrolik ağırlık kaldırma; 4 yönlü 90° yatay test, işletim kılavuzları ve uzaktan video yönlendirmesi ile desteklenir.
• Geniş Çalışma Koşullarına Uyumluluk
  5°C 35°C'de, %30 %90 RH'de istikrarlı performans; ağırlık yüklemesi için fazladan güç gerekmez.
