10kA Kısa Devre Dayanım Akımı Test Cihazı | EV Testi için IEC 62196-1 Uyumlu

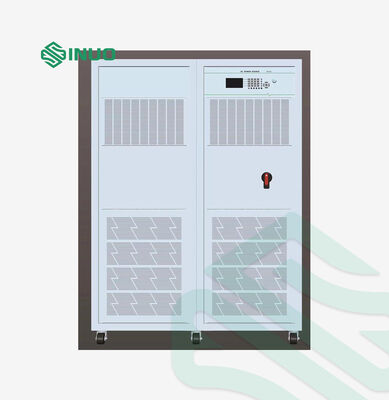

Kısa Devre Dayanım Akımı Test CihazıEV şarj tabancaları, devre kesiciler, dağıtım transformatörleri, halka ana üniteleri, kablo dağıtım kutuları ve konektörler gibi elektrikli ekipmanlarda kısa devre dayanım akımı testlerini gerçekleştirmek için tasarlanmış özel bir cihazdır.İlgili maddelerinde belirtilen kısa devre akımına dayanma kapasitesi doğrulama testi gereksinimlerine tamamen uygundur.IEC 62196-1:2025.

Sistemde görüntüleme ve parametre ayarı için endüstriyel hepsi bir arada bilgisayar, proses kontrolü için bir PLC kontrol cihazı ve dalga biçimi ölçümü için bir veri toplama kartı bulunur. kadar bir test akımı sağlar.10 kA.

AC güç kaynağı, uyarlanabilir akım kontrol döngüsüne sahip, yüksek güçlü, çok manyetik devreli bir AC güç kaynağını benimser. Gerilim testi modu, maksimum test gerilimini destekleyen izole gerilim süperpozisyonu kullanır.1000V.

Ekipman, kullanıcı dostu çalışma, hızlı ürün kurulumu, otomatik test, otomatik değerlendirme fonksiyonları ve yüksek zeka ve güvenilirlik sunar.

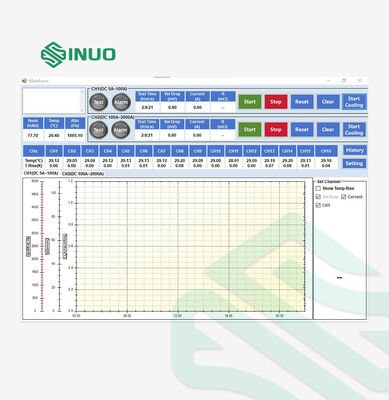

• Parametre görüntüleme ve gerçek zamanlı dalga biçimi görselleştirmesi için endüstriyel hepsi bir arada bilgisayarla donatılmış olup, net ve sezgisel bir arayüz sunar.
• Yüksek hızlı veri toplama, mevcut dalga formlarının mikrosaniye düzeyinde (μs) zaman çözünürlüğüyle gerçek zamanlı izlenmesini sağlar.
• Akım kaynağı, yüksek doğruluk ve mükemmel stabilite sağlayan, dijital kontrollü çok manyetik devreli bir AC güç kaynağını benimser.
• Gerilim, güç tüketimini azaltırken ekipman muhafazası (toprak terminali) ile 1000 V'luk bir potansiyel farkı yaratarak izole edilmiş bir tasarım kullanır.
• Nominal akımın (yani 50~10000A) 2,0/2,5/3,0/3,5/4,0/5,0/8,0/10 katında aşırı yük akımlarının test edilmesini destekler.
• Çeşitli cihaz özelliklerinin test edilmesiyle uyumludur.
• Akım ve zaman arasındaki ilişkiyi ölçebilme ve kaydedebilme.
• Çıkışı otomatik olarak kesen ve tetiklendiğinde sesli-görsel alarmları tetikleyen aşırı voltaj ve aşırı akım koruması da dahil olmak üzere kapsamlı koruma fonksiyonlarına sahiptir.

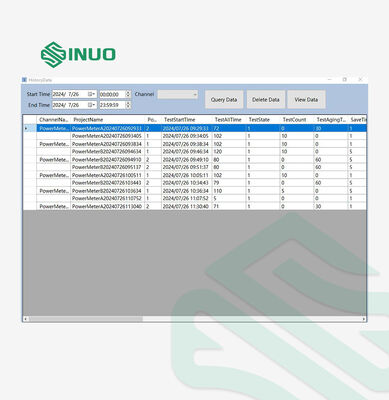

• Kolay inceleme ve izlenebilirlik için gerçek zamanlı test verilerini kaydeder.
