IEC 62196-1 Şarj Bağlantısı Sıcaklık Yükseltilmesi ve Yer Termini Kısa Süre Direnme Test Sistemi

Bu ekipman kendi kendine programlanan bir yazılımı benimser ve bilgisayar kontrolü ile çalıştırılır. Tüm standart test prosedürleri ve veri yargılama mantığı sistem tarafından otomatik olarak yönetilir.Kullanıcı dostu bir işletim sağlamak.

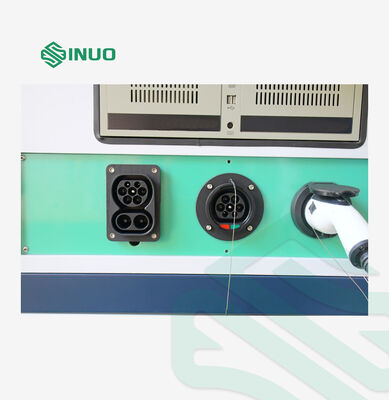

Bu cihaz, şarj bağlantılarının ve elektrikli aksesuarların nominal akımla yüklendiğinde yüzey ısıtma durumunu değerlendirmek için tasarlanmıştır.ve elektrotların sıcaklık artışının standart özelliklere uygun olup olmadığını doğrulamak.

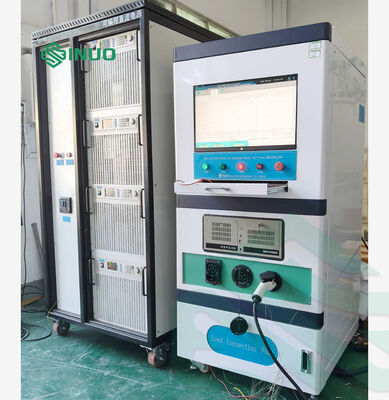

Sıcaklık artış testi esas olarak endüstriyel bir kontrol sisteminden, iki seri DC güç kaynağından (bir yüksek güç birimi ve bir düşük güç birimi) oluşur.bir çok kanallı sıcaklık elde etme cihazı ve entegre dolap.
Çoklu fonksiyonel modülleri entegre eden özel bir test ekipmanı olarak, termal yükseliş değerlendirmesini gerektiren tüm ürün türleri için sıcaklık artışı testlerine uygulanabilir.

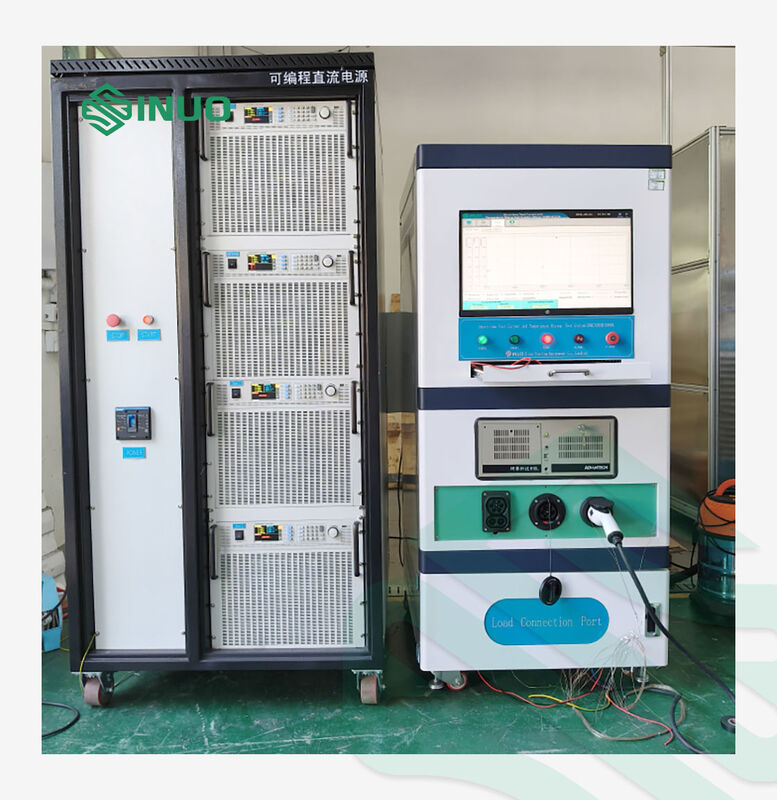

1. 0 ila 100A arasında değişen bir DC güç kaynağı, kontrol kabininin içine yerleştirilmişken, 100 ~ 8000A'lık harici bir DC güç kaynağı donatılmıştır.Dış güç kaynağı kontrol dolabı ile iletişim kurar0 ila 8000A arasında sürekli ve istikrarlı bir çıkış akımı sağlayabilir. Bu cihaz, güç kaynağını ve elektronik yükü tek bir ünitede bütünleştirdiği için hiçbir dış yük gerektirmez.Hem çıkış akımı hem de açma kapama kontrol zamanı tamamen ayarlanabilir.


2.

   Dahili 100A modeli
   Kontrol dolabı, K, E, R, B, N, T, J, S, WRE5-26 ve WRE3-25 termokopül türleriyle uyumlu, yerleşik bir 24 kanallı iletişimsel sıcaklık tarayıcısı ile donatılmıştır.1 Hz örnekleme frekansı ile 4 ′′ 20mA akım sinyal girişi destekler.

3.

   Kontrol sistemi, yüksek istikrar ve güçlü müdahale karşıtı performansı olan Advantech endüstriyel bilgisayarı benimsiyor.Sıcaklık tarayıcısı ve DC güç kaynağı ile iletişimi gerçekleştirmek için çeşitli yerleşik arayüzleri ile gelirSıcaklık sinyalleri ve elektrik sinyalleri, çapraz konuşmayı önlemek için bağımsız olarak izole edilir ve toplanır.

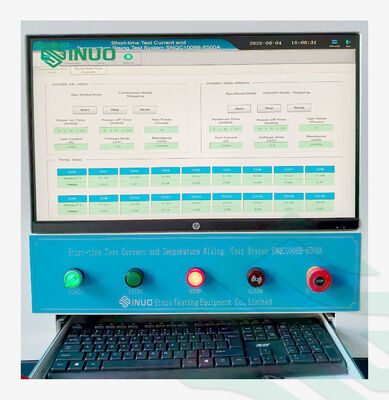

   Kontrol dolabı, 16 milyondan fazla rengi, en az 1280 × 800 çözünürlüğü ve en az 500 cd / m2 parlaklığı olan 21,5 inçlik bir LED renk dokunmatik ekranla donatılmıştır.Ekran gerçek zamanlı sıcaklık artışı eğri ve gerçek zamanlı çıkış voltajı görüntüleyebilir, çıkış akımı ve çıkış gücü.

4.

   8000A yüksek akımlı DC güç kaynağı, maksimum 8000A akım iletim gereksinimini karşılayabilen 3 metre uzunluğundaki uzatılmış bakır kablolarla donatılmıştır.

5.

   Hem kontrol dolabı hem de yüksek akımlı DC güç kaynağı, kolay hareket ve nakliye için makara ayaklarıyla donatılmıştır.
   Genel boyutlar: Genişliği ≤ 1200 mm, Derinliği ≤ 1400 mm, Yüksekliği ≤ 2000 mm, Ağırlığı < 1000 kg.
