IEC 62196-1 EV Şarj Bağlantısı Yapma ve Kırma & Normal Çalışma Dayanıklılık Testörü

IEC 62196-1 EV Şarj Bağlantısı Yapma ve Kırma & Normal Çalışma Dayanıklılık Testörü

Marka Adı:	Sinuo
Model Numarası:	SNQC1005A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

İstasyonlar:

Tek istasyon

Test İnme:

0–150 mm, ayarlanabilir

Test Hızı:

0–850 mm/sn

Kuvvet Ölçüm Aralığı:

0~1000N

Çalışma Modu:

Manuel veya program kontrollü çalışma

Sürüş Modu:

Sıvı kaplamalı ve kilit preslemeli servo motor

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

IEC 62196-1 EV şarj bağlantısı test edici

EV şarj konektörünün dayanıklılık testi

Elektrikli araç yapma ve kırma testçisi

Ürün Tanımı

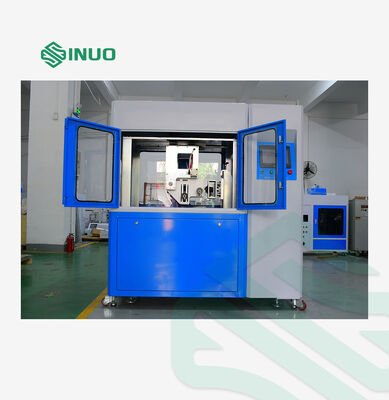

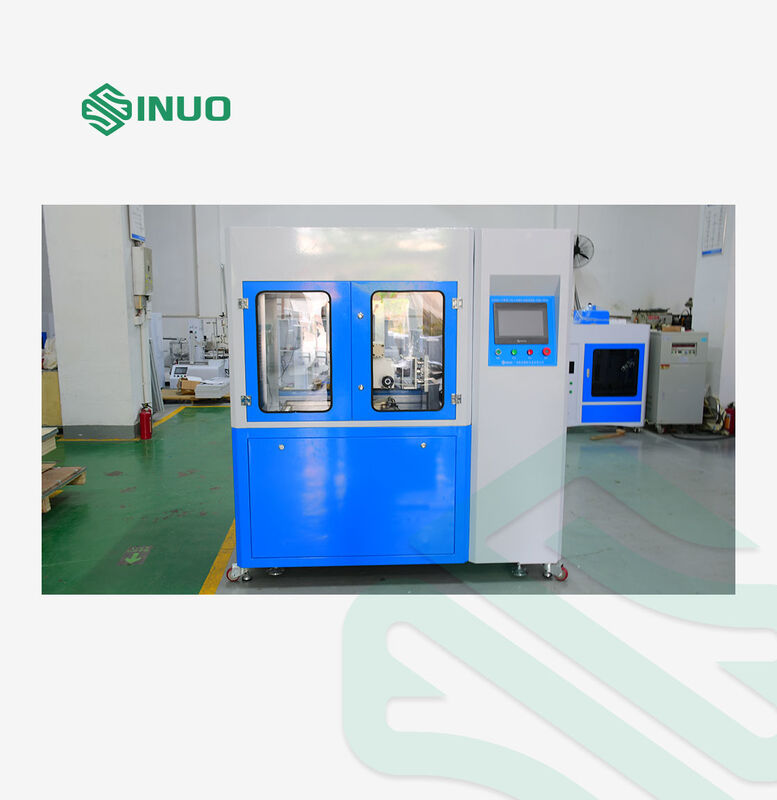

IEC 62196-1 EV Şarj Bağlantısı Yapma ve Kırma & Normal Çalışma Dayanıklılık Testörü

Ürün Bilgisi

Bu tester, EV şarj arabirimleri, endüstriyel fişler, prizler ve bağlantı cihazları gibi elektrikli aksesuarların mekanik,aşırı aşınma veya diğer zararlı kusurlar olmadan normal çalışma sırasında üretilen elektrik ve termal stresler, güvenilirliklerini doğrulamak için.

IEC 62196-1 EV Şarj Bağlantısı Yapma ve Kırma & Normal Çalışma Dayanıklılık Testörü

Uyumlu Standartlar ve Koşullar

• IEC62196-1:2025Plug,socket-outlet,vehicle connectors and vehicle inlets-Conductive charging of electric vehicles-Part1: General requirements (Elektrik araçlarının iletken şarjı-Bölüm 1: Genel gereksinimler)Madde 22 ve 23

• UL 2251 Bölüm 44

Test Örnekleri ve Kapsamı

Elektrikli araç şarj konektörleri, endüstriyel fişler, prizler ve çiftleyiciler.

Test İlke

Servo motor mekanizması ile çalıştırılan ekipman, test numuneleri üzerinde tekrarlanan doğrusal ekleme ve çekme döngüleri gerçekleştirir.Akıtma/kapama süresini içeren parametreler, test hızı, vuruş ve açı tüm dokunmatik ekran üzerinden önceden ayarlanabilir.

Yapı ve Özellikler

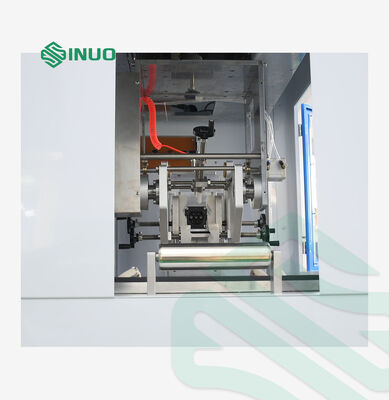

Kesinlik redüktörü ile birlikte servo motor tarafından çalıştırılan entegre bir makine çerçevesini benimser.Kullanıcı dostu işletim ve güçlü dijital görüntüleme işlevlerine sahip renkli dokunmatik ekranla donatılmıştır, ve akıllı bir PLC kontrol sistemi.
3 eksenli ayarlanabilir armatürlerle geliyor. Şarj silahı konektörlerinin ömrü test edilmesi için mükemmel.

Teknik parametreler

Ana Performans Özellikleri
Test Ürünleri	a) Mekanik kilitleme mekanizması için dayanıklılık testi b) Analiz yeteneği c) Normal çalışma (servis ömrü)
Test Örneği Kapsamı	AC ve DC şarj tabancaları
İstasyonlar	Tek istasyon
Elektrikli Kontrol Modu	Mitsubishi PLC ile akıllı entegre kontrol, 7 inç renkli HMI dokunmatik ekranı üzerinden çalıştırılır
Çalışma Modu	El veya programla kontrol edilen çalışma
Görevleri	Şarj arayüzlerinin normal çalışmasını simüle edebilen, mekanik kilitleme aygıtının ekleme / çekme döngüsünü ve kilitlenmesini / kilitlenmesini entegre edebilir veya ayrı ayrı testler yapabilir.Test hızı, test süresi ve döngü sayıları tamamen programlanabilir.
Sürüş Modu	Servo motorlar yerleştirme / çekme ve rotasyonal sarsma hareketlerini yönetir; yardımcı hava silindirleri kilitleme anahtar mekanizmasının açılışını ve kapanmasını kontrol eder.
Örnek sabitleme ve sıkıştırma yöntemi	3 eksenli X / Y / Z ayarlanabilir yapısı olan mekanik sıkıştırma armatürleri. Sıkıştırma konumu serbestçe ayarlanabilir, GB, ABD ve AB standart AC & DC EV şarj bağlantılarıyla uyumludur.
Otomatik dönme fonksiyonu	Şarj tabancasının sıkıştırma istasyonunda yerleşik otomatik dönüş mekanizması, 90° dönüşü destekler. Dönümden sonra tutma süresi 0 ila 600 saniye arasında ayarlanabilir.
Test Dönemleri	Programlanabilir aralık: 0 ~ 999,999 döngü. Önceden ayarlanmış döngü hedefine ulaştığında makine otomatik olarak durur.
Yapma ve Kesme Teması Süreci	1 ila 999.9 saniye arasında ayarlanabilir. Standart gerekliliklere göre, elektrikli temas tutma süresi en az 2 saniye ve en fazla 4 saniye olmalıdır.
Ekleme ve çekme oranı	Programlanabilir aralık: Dakikada 0~10 döngü (dakikada 3,75 döngü veya dakikada 7,5 darbeye eşdeğer)
Deneme Hızı	0-150 mm'den ayarlanabilir (sınav fiş ve kabın arasındaki boşluk gerektiği gibi ≥50 mm olmalıdır)
Test Hızı	0°850 mm/s, doğrudan dokunmatik ekranla yapılandırılabilir
Güç Değeri Görüntüsü	Gerçek zamanlı olarak kuvveti izlemek için 100 kg aralığındaki bir kuvvet sensörü ile donatılmıştır. Güç ölçüm aralığı: 0 ~ 1000 N Gösterim hatası: ≤±0,5% F.S. Çözüm: ≤0,1 N
Kilitleyici	Normal çalışma koşullarını simüle etmek için mekanik kilitleme mekanizmaları için otomatik baskı fonksiyonu vardır.
Çözüm tankları	IEC 62196-1'de tanımlanan simüle edilmiş çözeltileri ayrı ayrı tutabilen üç bağımsız test sıvısı tankı sağlanır:2022: Tablo 10: Asitli yağmur simülasyon çözümü Tablo 11: Tuzlu su simülasyon çözeltisi Tablo 13: Karanlık su simülasyon çözeltisi
Sıvı daldırma parametreleri	Programlanabilir parametreler: daldırma döngüleri, daldırma süresi, hava kurutma süresi, yerleştirme / çekme döngüleri ve toplam test döngüleri.
Yük	Dış yük bağlantısı desteklenir
Algılama Fonksiyonu	Dış bir yük bağlandığında, makine açık devre alarmını tetikler ve mevcut test döngüsü sayısını kaydeder.
Güvenlik Koruması	Yer koruma, kısa devre koruma ve aşırı yük koruma
Çalışma ortamı
Güç kaynağı	AC 220V±10%, 50 ¢60Hz, 2kW
Çalışma sıcaklığı	0°40°C
Nem aralığı	%30%90%
Genel boyutlar	Yaklaşık olarak W1000 × D750 × H1200 mm
Ağırlık	Yaklaşık 150 kg.
