EV Şarj Yığını Pendulum Drop Hammer Çarpışma Deneme Aygıtı IEC 61851 IK Test için

Bu Şarj Yığını Sarkaç Darbe Test Cihazı, elektrikli araç şarj yığınları ve güç dağıtım dolapları üzerinde mekanik dayanım testleri yapmak için özel olarak geliştirilmiştir. İki standart darbe testi modunu destekler: sarkaç darbesi ve dikey çekiç darbesi. Yerçekimi potansiyel enerjisini kinetik enerjiye dönüştürerek, ekipman muhafazaları üzerindeki harici mekanik çarpışma etkilerini doğru bir şekilde simüle eder. Sezgisel dokunmatik çalıştırma arayüzü ve güvenilir ikincil darbe önleyici frenleme işleviyle donatılan makine, EV şarj yığınının yapısal dayanıklılığını doğrulamak için istikrarlı, tekrarlanabilir test sonuçları sunar.

1.IEC 61851-1:2017 Elektrikli araç iletken şarj sistemi – Bölüm 1: Genel gereksinimler, Madde 12.11

2.IEC 60068-2-75:2014 Çevresel testler – Bölüm 2-75: Testler – Test Eh: Çekiç testleri

3.IEC 62262:2021 Elektrikli ekipmanlar için muhafazalar tarafından harici mekanik darbelere karşı sağlanan koruma dereceleri (IK kodu)

4.IEC 62477-1:2022 Güç elektroniği dönüştürücü sistemleri ve ekipmanları için güvenlik gereksinimleri – Bölüm 1: Genel, Madde 5.2.2.4.3

5.IEC 62439-7:2022 Endüstriyel iletişim ağları – Yüksek kullanılabilirliğe sahip otomasyon ağları – Bölüm 7: Halka artıklık protokolü, Madde 10.2.701.2

Bu ekipman, elektrikli araç şarj sistemleri için EV şarj yığınları ve güç dağıtım dolapları üzerinde mekanik dayanıklılık testleri yapmak üzere tasarlanmıştır.

Test Eha (Sarkaç Etkisi): Darbe ağırlığı, 1 metrelik bir sarkaç kolu boyunca ayarlanan yükseklikten serbestçe serbest bırakılır. Numuneye en alçak dikey noktadan yatay olarak çarpar. Yerçekimi potansiyel enerjisi, numune üzerindeki darbe testini tamamlamak için kinetik enerjiye dönüşür.

Test Ehc (Dikey Düşen Çekiç Etkisi): Darbe ağırlığı, belirli bir yükseklikte, bir kılavuz tüp boyunca test parçasının yatay yüzeyi üzerine dikey olarak düşer. Yerçekimi potansiyel enerjisinin kinetik enerjiye dönüştürülmesi, numunenin darbe testini gerçekleştirir.

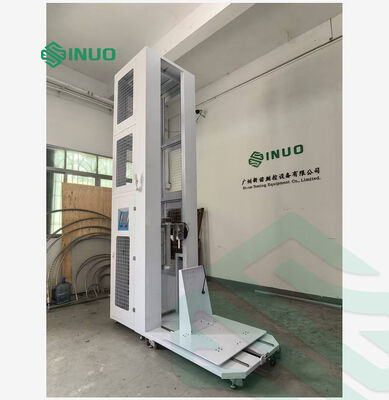

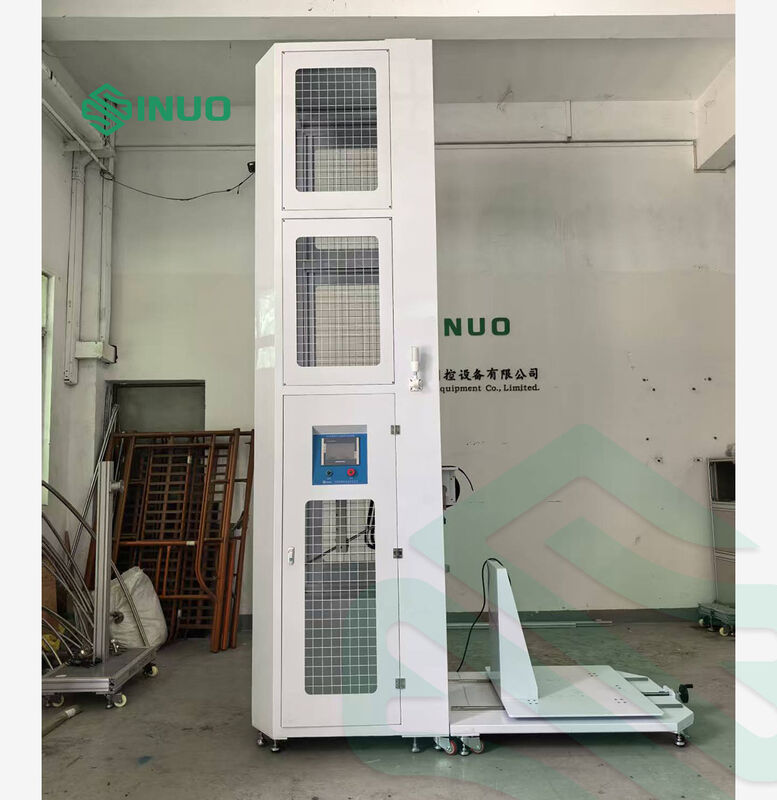

Yapı şeması aşağıdaki gibidir:

• Entegre ikili test modları
Sarkaç yan darbesini ve dikey çekiç darbesini tek bir makinede birleştirerek, gerçek çarpışmaları ve yük yığınlarına düşen nesne çarpmalarını simüle eder. İki ayrı cihaz satın almanıza gerek yok, yerden ve satın alma maliyetinden tasarruf edin.

• Standartlara uygun darbe enerjisi
IEC test standartlarını tamamen karşılayan IK08 ve IK10 sınıflarıyla eşleşen 5J ve 20J darbe enerjisini destekler. Test verileri doğrudan ürün sertifikasyonu için kullanılabilir.

• İkincil darbe önleme işlevi
Numunelerin tekrar tekrar vurulmasını önlemek için bir vuruştan sonra geri seken sarkacı otomatik olarak kilitleyerek doğru ve tekrarlanabilir test sonuçları sağlar.

• Uzaktan çalıştırma özelliğine sahip akıllı PLC dokunmatik kontrolü
Darbe yüksekliği ve fren gecikmesi gibi tüm parametreler dokunmatik ekranda ayarlanır. Saha dışında daha güvenli çalışma için kızılötesi uzaktan kumanda mevcuttur. Ayrıca acil durdurma, motor aşırı yük ve kaçak korumasına da sahiptir.

• Geniş ayarlanabilir test aralığı
Darbe yüksekliği 300 mm'den 2000 mm'ye kadar elektrikli olarak ayarlanabilmektedir. 1,0 m x 1,2 m'lik numune platformu çoğu duvara monte ve yerde duran AC/DC şarj yığınına uyar.

• Esnek ve istikrarlı yapı
Kilitlenebilir tekerlekler ve destek ayakları ile donatılmış olan ünitenin tamamı farklı iş istasyonlarına taşınabilir ve test sırasında sağlam bir şekilde sabitlenebilir. Platform, büyük şarj dolaplarının hızlı sökülmesini destekler.

• Eksiksiz standart aksesuarlar

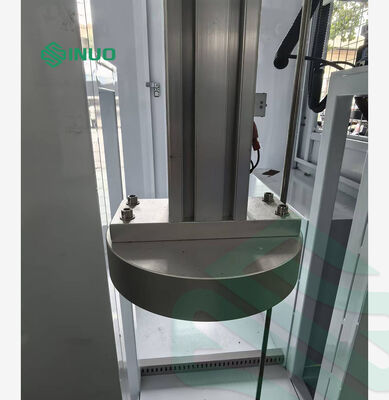

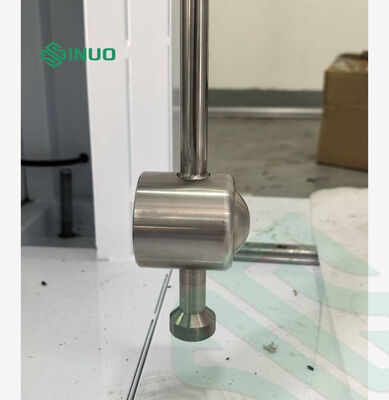

Teslimattan hemen sonra kullanıma hazır, standart sarkaç kolu, çoklu çekiç başlıkları ve 5J ve 20J testleri için manşonlarla birlikte gelir.
