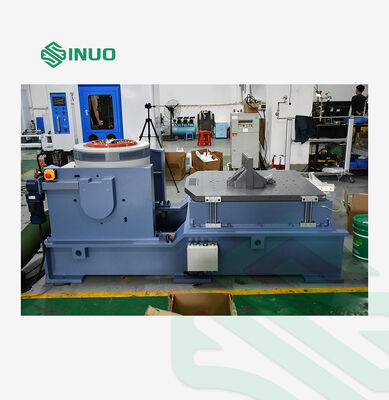

1000 Kgf Elektromanyetik titreşim test makinesi 1-3000Hz IEC MIL GB testi için 300kg yararlı yük

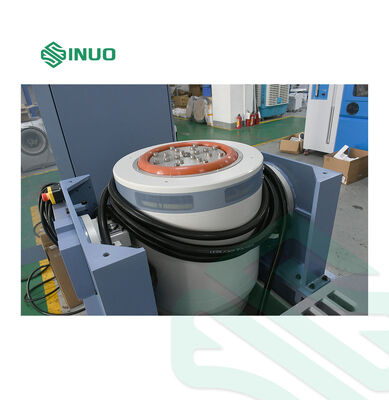

A11S24 elektromanyetik uyarma jeneratörü parametreleri

Maksimum sinüzoidal uyarma kuvveti

1000kg.f zirve

Maksimum Rastgele Heyecan Verici Kuvvet

1000kg.f r.ms

Maksimum darbe uyarma kuvveti

2000kg.f zirve

Frekans Aralığı

1~3000Hz

Maksimum yer değiştirme

51 mm sayfa

Maksimum hız

2m/s

Maksimum hızlanma

100G(980 m/s²)

Birinci Dereceden Rezonans Frekansı

3200 Hz±5%

Etkili yük

300 kg

Titreşim izolasyon frekansı

2,5Hz

Hareketli bobin çapı

Ф240 mm

Hareketli bobin ağırlığı

10 kg

Masaya vidalayın

16×M10

Akı kaçağı

<10gauss

İzin Verilen Eksantrik Moment

300N·m

Ekipman boyutu

845mmx790mmx840mm (genişleme tablası olmadan)

Ekipman ağırlığı

Yaklaşık. 1100Kg (yatay kaydırma masası olmadan)

LA12K dijital anahtarlama güç amplifikatörü

Çıkış gücü

12KVA

Çıkış voltajı

100V

Çıkış akımı

100A

Amplifikatör Verimliliği

≥90%

Anahtarlama Frekansı

116KHz

Sinyal-Gürültü Oranı (SNR)

≥65dB

Gürültü Seviyesi

≤70dB

Amplifikatör boyutu

880mmx590mmx1720mm

Servo koruma sistemi

İşlev

Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı voltaj, aşırı akım, giriş düşük voltajı, harici hata, kontrol güç kaynağı, mantık hatası, giriş fazı kaybı

Dijital titreşim kontrolörü VCS-2

Donanım yapılandırması

2 eşzamanlı giriş kanalı, 1 çıkış kanalı

Sinüs, rastgele, klasik şok

Kontrol bilgisayarı

17" LCD monitör, klavye ve optik fareye sahip orijinal bilgisayar

Yazılım

İki dilli (Çince/İngilizce) çalışma arayüzü ile zaman alanı ve frekans alanı analizini, sinyal kaynağı kontrolünü, sinüs taraması analizini ve daha fazlasını destekler. Otomatik olarak WORD test raporları oluşturabilir ve sinyal/veri görüntüleme, depolama, test parametresi yapılandırması ve veri analizine yönelik işlevlere sahiptir.

Hızlanma sensörü LTE C04A07

Frekans aralığı: 1-8000Hz

Hassasiyet: 30 adet/g

Sıcaklık aralığı: -40 - 160°C

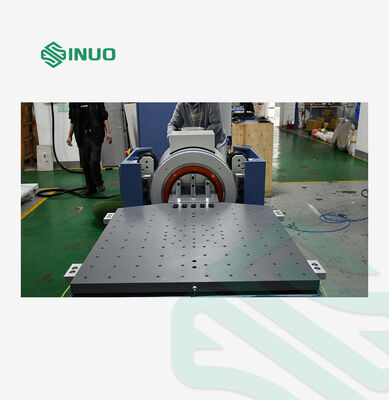

VT80 dikey uzatma masası

Malzeme

Alüminyum/Magnezyum alaşımı, yüzeyi sert eloksallı

Tablo boyutu

800mm×800mm

Sabit delik

M8 paslanmaz çelik vida kovanı, dayanıklı ve aşınmaya dayanıklı

Kullanım sıklığı

Sinüs:1000 Hz; Rastgele: 1500Hz

Ağırlık

Yaklaşık 67.5kg

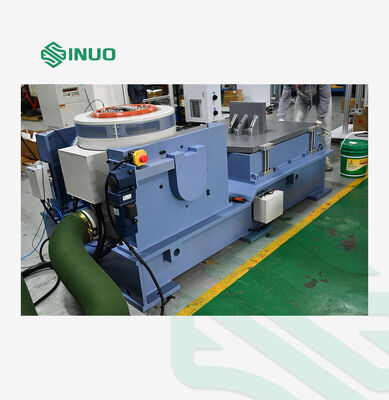

HG80 yatay yağ filmi slayt tablası

Malzeme

Alüminyum/Magnezyum alaşımı, yüzeyi sert eloksallı

Tablo boyutu

800mm×800mm

Sabit delik

M8 paslanmaz çelik vida kovanı, dayanıklı ve aşınmaya dayanıklı

Kullanım sıklığı

Sinüs:2000 Hz; Rastgele: 2000Hz

Ağırlık

Yaklaşık 105kg

B402 soğutma fanı (susturucu dahil)

Fan gücü

4KW

Fan akış hızı

40,8m³/Dakika

Fan basıncı

0,049kgf/cm2

Elektrik gereksinimleri

Güç kaynağı

AC 3 fazlı 380V/50Hz, 25 KVA

Basınçlı Hava

0.6Mpa

Topraklama direnci

≤4Ω
