IEC 61058-1 Motor Ani Yük Kabini | 1-180A Dirençli ve Endüktif Yük Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SN2117M
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Açma/Kapama, tek kademeli, mikro anahtar

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Test İstasyonu:

Tek istasyon

elektrik kontrolü:

PLC + 7 inç Dokunmatik Ekran

Darbe Gerilimi:

Aralık: 0–250V, Doğruluk: %0,5 ± 2 gün

Darbe akımı:

1–180A, Çözünürlük: 0,1A

Çıkış voltajı:

250V ile 127V arasında değiştirilebilir

Döngü sayısı:

0–9.999.999 kez, önceden ayarlanabilir

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Açma/Kapama, tek kademeli, mikro anahtar

Ürün Tanımı

IEC 61058-1 Motor Ani Yük Kabini | 1-180A Dirençli ve Endüktif Yük Test Cihazı

Ürün Bilgileri

Bu test ekipmanı, motor kontrol anahtarları ve ilgili bileşenlerin elektriksel ömrünü ve açma/kapama kapasitesini değerlendirmek için kullanılır. Kolay kullanım için PLC kontrolü ve 7 inç dokunmatik ekran ile aksesuarları kontak yapışması, aşırı aşınma ve elektriksel yorulma hasarı açısından test etmek üzere motor dirençli endüktif yükleri simüle eder.

Ekipman, değiştirilebilir 250V/127V çıkış ve 9.999.999'a kadar önceden ayarlanabilir döngü sayısıyla 180A'ya kadar darbe akımlarını ve 30A'ya kadar nominal akımları destekler.

Tek istasyonlu tasarıma sahip olup, nominal voltajı ≤250V ve nominal akımı ≤30A olan dirençli, endüktif ve kilitli rotorlu motor yük kontrol anahtarları için uygundur.

Otomatik yük değiştirme ve yüksek hassasiyetli ölçüm özelliğiyle, kalite kontrol laboratuvarları ve anahtar performansını doğrulayan üretim ortamları için idealdir.

Uyumlu Standartlar ve Hükümler

• IEC 61058-1:2016, Madde 17

• IEC 60669-1:2020

Teknik Parametreler

Test İstasyonu	Tek istasyon
Elektrik Kontrol Yöntemi	7 inç renkli dokunmatik ekranlı PLC kontrolü
Darbe Gerilimi	Aralık: 0–250V, Doğruluk: %0,5 ± 2 gün
Darbe Akımı	1–180A, Çözünürlük: 0,1A
Nominal Akım	1–30A, Çözünürlük: 0,1A
Çıkış Gerilimi	250V ile 127V arasında değiştirilebilir
Döngü Sayısı	0–9.999.999 kez, önceden ayarlanabilir

Test Örneği Kapsamı, Amacı, Prensibi, Yapısı ve Çalışma Ortamı

Örneklem ve Sınırlamalar

Madde 7.1.2.2 kapsamında sınıflandırılan dirençli ve motor yükleri için kontrol anahtarları, Madde 7.1.2.9 kapsamında sınıflandırılan güç faktörü ≥ 0,6 olan kilitli rotorlu motor özel yük devreleri için kontrol anahtarları ve Madde 7.1.2.8 kapsamında sınıflandırılan endüktif yük devreleri için kontrol anahtarları için geçerlidir. Test numunelerinin anma gerilimi 250 V'u, anma akımı ise 30 A'yı aşmayacaktır.

Testin Amacı

Motor kontrol anahtarlarının açma/kesme kapasitesini ve normal çalışma ömrünü test etmek için kullanılır. Amaç, aksesuarların normal kullanım sırasında akım dalgalanması etkilerine ve elektrik yorulması hasarına dayanıp dayanamayacağını doğrulamak ve kontak yapışmasını, uzun süreli bağlantı kesilmesini, aşırı aşınmayı ve diğer zararlı sonuçları kontrol etmektir.

Temel amaç, direnç + endüktans kullanarak motorların dirençli endüktif yükünü simüle etmek, anahtarlar, kontaktörler, koruyucular, motor kontrolörleri vb. üzerinde elektriksel ömür, açma/kapama kapasitesi ve dayanıklılık testleri gerçekleştirmektir.

Test Prensibi

Ekipman Yapısı ve Özellikleri

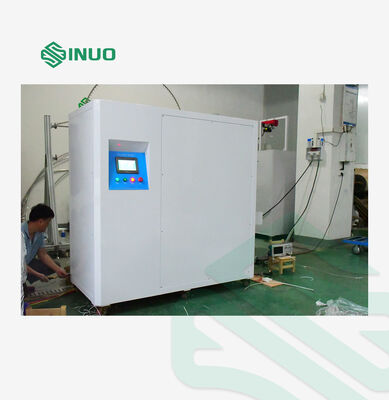

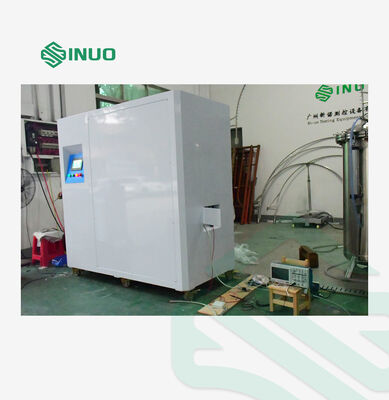

Bu ekipman PLC + dokunmatik ekran kontrolünü benimser. Akım ve gerilim, dokunmatik ekran aracılığıyla ayarlanabilir ve manuel yük ayarlaması gerekmeden dirençli ve endüktif yükler arasında otomatik olarak geçiş yaparak çalışmayı kolaylaştırır. Ekipman boyutları: yakl. 1800 × 900×1900 mm (G×D×Y) Ekipman ağırlığı: yakl. 700 kg

Çalışma Ortamı

Güç Kaynağı: AC 220V ±%5 / 50Hz, 50 kVA

Kurulum Koşulları:

• Atmosfer basıncı: 80–106 kPa

• Ortam sıcaklığı: 5–40 °C

• Bağıl nem: %20–80 bağıl nem

• Şiddetli sarsıntı veya titreşim yok

• Elektromanyetik girişim yok

• Toz, patlayıcı gazlar ve aşındırıcı gazlar içermez

• İyi ısı dağılımı koşulları

(Test Devre Şeması)
