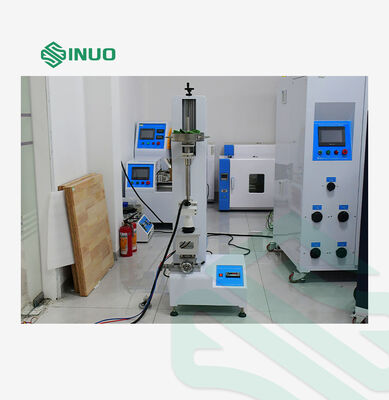

EV şarj konektörü için çekim kuvveti testi cihazı 0.8 kg düşme ekleme testi IEC62196

IEC 62196‑3:2026 Madde 16.16'ya uygun olarak tasarlanan bu geri çekme kuvveti test cihazı, EV şarj arayüzlerinin yerleştirme kuvvetini doğrulamak için özel olarak uygulanır. Şarj tabancası ile araç girişi arasındaki maksimum takma kuvvetinin standart gerekliliklere uygun olup olmadığını kontrol eder: şarj tabancasını dikey olarak sabitleyin, üzerine standart ana ağırlık yükleyin, ardından 0,8 kg'lık bir ağırlığın 5 cm yükseklikten ana ağırlığa çarpmasına izin verin ve şarj tabancası, çarpma sonrasında belirtilen temas pozisyonuna kadar girişe tamamen yerleştirilmelidir.

Test istasyonu	Tek istasyon

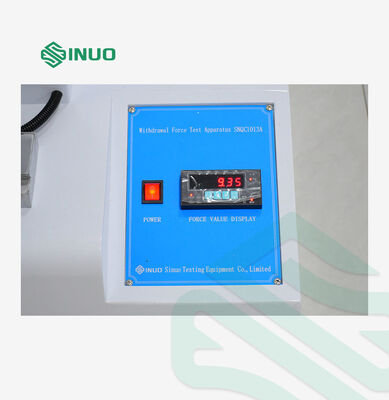

Kontrol yöntemi	Manuel, cihaz kuvvet verilerini gerçek zamanlı olarak görüntüler
Kaldırma yöntemi	Manuel
Ek ağırlık düşürme yöntemi	Manuel
Zorunlu değer izleme	Nabız basıncı sensörü + gösterge ekranı

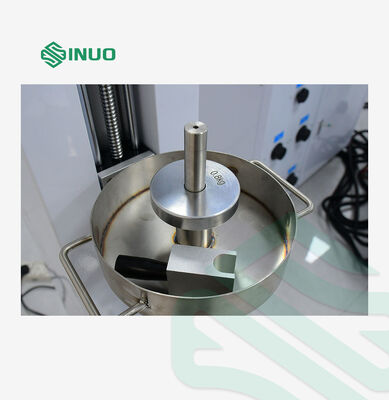

Ağırlık yapılandırması	AC şarj tabancasının ana ağırlığı: 9,2 kg DC şarj tabancasının ana ağırlığı: 13,2 kg Ek ağırlık: 0,8 kg Not: Ana ağırlığın ağırlığına kelepçenin, kılavuz çubuğun, çelik bilyeli kabın ve şarj tabancası numunesinin ağırlığı dahildir. Numune hariç ana ağırlığın ağırlığı yaklaşık 4 kg'dır. Ek olarak, 10 kg'lık çelik bilyalar, tüm ana ağırlığın ağırlığının AC veya DC tabancaların yerleştirme kuvveti gereksinimlerini karşılayacağı şekilde ağırlığın ince ayarı için yapılandırılmıştır.
Ek ağırlık düşme yüksekliği	5cm
İlk konumlandırmayı ekle	Hassas kaydırma ve uzun doğrusal kılavuz yatağı konumlandırması.

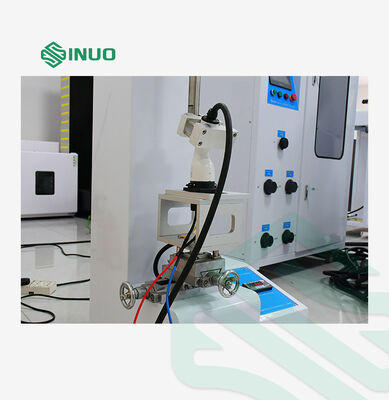

Şarj tabancası armatürü	Sıkıştırma kolu, yönü ayarlanabilir, böylece tabanca kafası dikey olarak aşağı doğru olur.

5 cm'den 0,8 kg ağırlıksız düşme, EV şarj girişi yerleştirme darbe muayenesi için IEC 62196‑3:2026 Madde 16.16 ile tanımlanır ve SNQC1013A, bu standart testi uygulamak için özel test cihazıdır. Düşen ağırlık, kullanıcılar şarj tabancalarını taktıklarında atalet etkisini simüle ederek şarj tabancasının çarpma sonrasında tam temas konumuna kilitlenip kilitlenemeyeceğini doğrular. Bu standartlaştırılmış düşme testinin atlanması, şarj sırasında düzensiz bağlantı direncine, kötü temasa ve termal risklere yol açarak sertifikasyon başarısızlığına ve satış sonrası güvenlik sorunlarına yol açacaktır; bu nedenle SNQC1013A, şarj girişi yerleştirme özelliğini doğrulamak için vazgeçilmez kalite kontrol ekipmanıdır.
