EV Konnektörleri için IEC 62196-1 Uyumlu Terminal Sıkma Yükü Esneme Test Cihazı

EV Konnektörleri için IEC 62196-1 Uyumlu Terminal Sıkma Yükü Esneme Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1012
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Güç Kaynağı:

AC110V, 60HZ

Dönme hızı:

(10±2) dev/dak

Dönüm çapı:

75mm

Ayarlanabilir Yükseklik:

260–660 mm

Boyut:

790mm×400mm×1500mm

Dönen Ağırlık:

0.4 ~ 70.3kg

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 10 Takım

Ürün Tanımı

IEC 62196-1 Uyumlu Terminal Bağlantıları için Yük Flexing Test Makinesi

Ürün Genel Görünümü

Bu testerIEC 62196-3:2026 Bölüm 13 & IEC 62196-1:2022 Bölüm 13.3.1Şekil 12 ve Tablo 5.

Bu, vidalı sıkıştırılmış terminallerin yapısal tasarımının telin aşırı hasarının önlenmesi için standart gerekliliğe uygun olup olmadığını kontrol eder.ve terminal'in yük taşıma kapasitesini gerçek hizmet koşullarında mekanik stres karşısında kontrol ederTest döngüleri önceden ayarlanabilir; birim önceden ayarlanmış test döngüleri tamamlandığında otomatik olarak durur ve bir alarm tetikler.

Teknik parametreler

Güç kaynağı	AC110V, 60Hz
Karşı mesafe	En fazla 9999 döngü; varsayılan ayar: 150 döngü /15 dakikalık
Dönüş hızı	(10±2) r/min
Yük ağırlığı aralığı	0.4~70.3kg

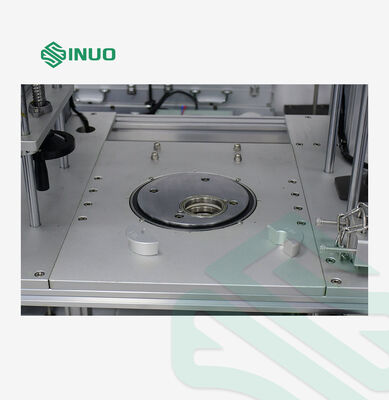

Dönüşün çapı	75 mm
Çubuk deliği çapı ((mm)	6.5,9.5,13,14.5,15.9,19.1,22.2,25.4,28.6,31.8,38.1,44.5

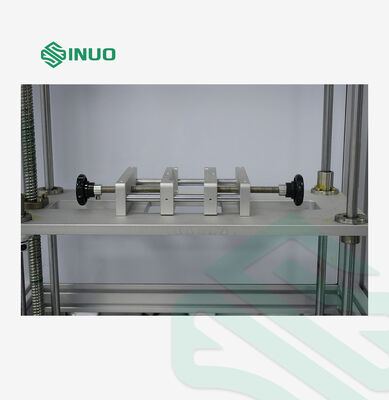

Düzenlenebilir Yükseklik	260×660mm, el tekerleğinin dönüşü ile ayarlanır
Yardımcı yapılandırma	Kolay ağırlıklı montaj için manuel kaldırma arabasıyla donatılmış
Genel Boyut	790 mm × 400 mm × 1500 mm

(Bushing ve yük ağırlığı spesifikasyon tablosu)

Ana Uygulama Alanları

EV Şarj Bağlantısı Üreticileri, AC/DC EV şarj tabancalarının içindeki vidalı terminallerin iç kalitesi denetimi için,Uzun süreli döner salınım yük testi sonrasında terminal yapısal güvenilirliğini doğrulamak ve günlük kullanımda aşırı tel hasarının önlenmesi.
Otomobil Kablolama Bağlantıları ve Kablo Fabrikleri Uluslararası IEC sertifikasyon gereksinimlerine uymak için güç kablosu terminal krimpleme ve sıkıştırma yapısı için dayanıklılık doğrulama.
Ürün sertifikasyonu için IEC62196 standardına uygun mekanik yük bükme testi,EV terminal bileşenlerinin tip onayı ve gelen malzeme denetimi.
Otomobil Bileşeni Ar-Ge Enstitüleri Elektrikli araç şarj kümeleri için vida kilitleme terminallerinin yeni ürün geliştirme doğrulama ve yapısal optimizasyonu.
