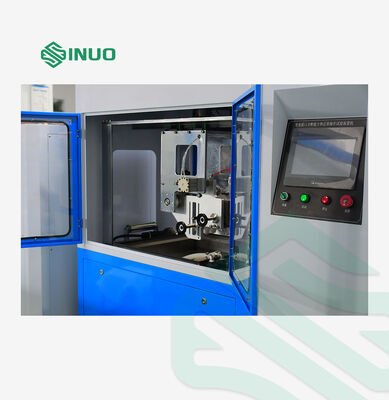

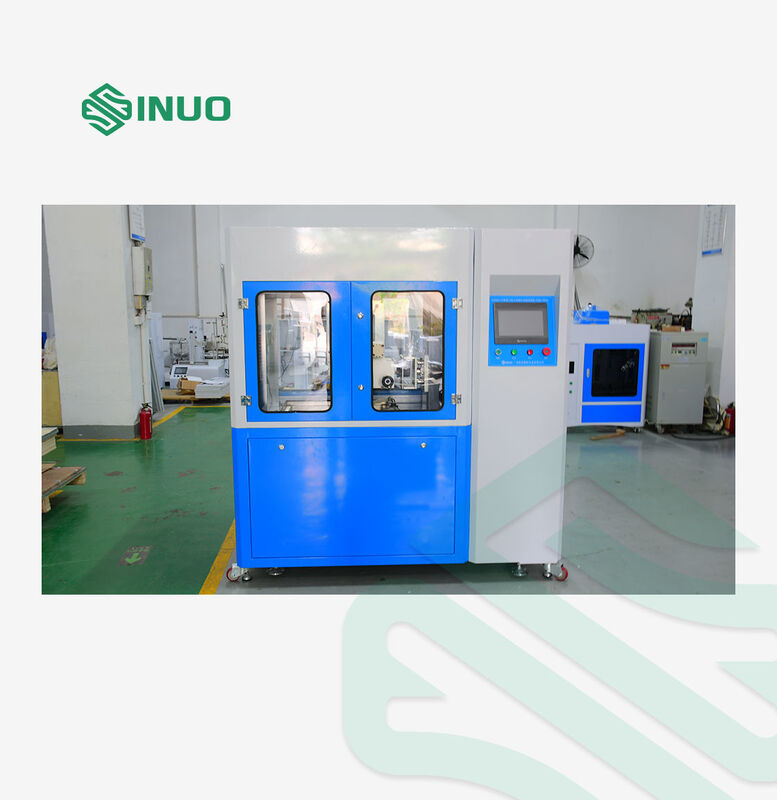

IEC 62196-1 EV Bağlantı Servo Sürüşlü Mekanik Dayanıklılık Deneme Makinesi

IEC 62196-1 EV Bağlantı Servo Sürüşlü Mekanik Dayanıklılık Deneme Makinesi

Marka Adı:	Sinuo
Model Numarası:	SNQC1005A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Fikstür:

X/Y/Z 3 eksenli ayarlanabilir, GB/US/EUR AC/DC konnektörleri için evrensel

Test Hızı:

0–1100 mm/sn (dokunmatik ekranda önceden ayarlanabilir)

Test İnme:

0–150 mm (önceden ayarlanabilir)

Test Döngüleri:

0–999999 kez (önceden ayarlanabilir, otomatik durdurma)

Tak/Çekilme Oranı:

0–10 kez/dak (önceden ayarlanabilir)

Kontrol Sistemi:

Mitsubishi PLC + 7 inç renkli dokunmatik ekranlı HMI

Kuvvet İzleme:

0–500N kuvvet sensörü; gerçek zamanlı kuvvet eğrisi ekranı

Otomatik Çevirme:

Çözeltiye daldırma testi için 90° otomatik çevirme (0–600 saniye tutma süresi)

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

IEC 62196-1 EV konektör test makinesi

Servo tahrikli EV bağlantısı dayanıklılık testçisi

garantili elektrikli araç test ekipmanı

Ürün Tanımı

IEC 62196-1 EV Konnektörü Servo Sürücülü Mekanik Dayanıklılık Test Cihazı

Ürüne Genel Bakış

Bu test makinesi özel olarak aşağıdakileri gerçekleştirmek üzere tasarlanmıştır: kesme kapasitesi testi ve normal çalışma testi elektrikli araç şarj arayüzleri, endüstriyel fişler, prizler ve kuplörler için. Ürün güvenilirliğini ve hizmet ömrünü doğrulamak amacıyla, elektrikli aksesuarların normal çalışma sırasında aşırı aşınma, deformasyon veya diğer zararlı etkiler olmaksızın tekrarlanan mekanik, elektriksel ve termal gerilimlere dayanıp dayanamayacağını doğrular. Ekipman, tekrarlanan takma ve çıkarma işlemlerini gerçekleştirmek için bir servo motor tahrik mekanizması kullanır; kesme kapasitesi testi için harici bir yükü destekler. Açma/kapama süresi, test hızı, strok ve açı dahil tüm test parametreleri, dokunmatik ekran paneli aracılığıyla önceden ayarlanabilir.

Uyumluluk Standartları

IEC 62196-1:2022 Madde 22, Madde 23.2, Madde 23.3, Şekil 15, Tablo 8, Tablo 9
IEC 62196-3:2022 Madde 22, Madde 23
IEC 60309-1:2012 Madde 20, Madde 21

Teknik parametreler

Öğe	Şartname
Test Öğeleri	Kesme kapasitesi testi; Normal çalışma testi
Test Örnekleri	AC/DC şarj tabancaları, araç konnektörleri, fişler, prizler, kuplörler
Test İstasyonu	Tek istasyon
Kontrol Sistemi	Mitsubishi PLC + 7 inç renkli dokunmatik ekranlı HMI
Çalışma Modu	Manuel / program kontrollü
Sürüş Modu	Takma / çevirme için servo motor; kilitleme anahtarı için yardımcı silindir

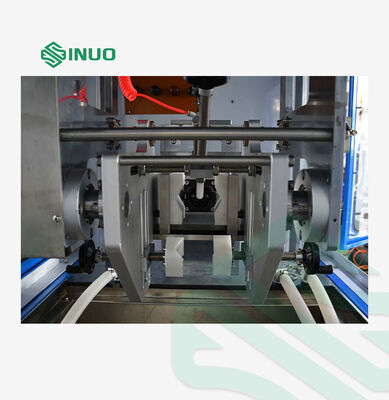

Fikstür	Mekanik sıkma; X/Y/Z 3 eksenli ayarlanabilir; GB/ABD/EUR standartları için evrensel
Otomatik Çevirme	90° otomatik çevirme; çevirme tutma süresi: 0–600s
Test Döngüleri	0–999999 kez (önceden ayarlanabilir, otomatik durdurma)
Kırma Kapasitesi İletim Süresi	1–999,9s (önceden ayarlanabilir)
Tak/Çekilme Oranı	0–10 kez/dak (önceden ayarlanabilir)
Test Darbesi	0–150 mm (önceden ayarlanabilir)
Test Hızı	0–1100 mm/sn (dokunmatik ekranda önceden ayarlanabilir)
Kuvvet İzleme	0–500N kuvvet sensörü; gerçek zamanlı eğri; maksimum yerleştirme/çıkarma kuvveti ekranı
Kilitleme Simülasyonu	Otomatik mekanik kilitleme basma fonksiyonu
Çözelti Tankı	1 set (IEC 62196-1:2022 Madde 23.3.2 testi için)
Çözüm Dip Ayarı	Daldırma süreleri, daldırma süresi, kuruma süresi, tıkaç döngülerinin tümü programlanabilir
Yükleme Modu	Harici yük (SN2217-480V250A ile uyumlu)
Alarm Fonksiyonu	Yük altında devre kopma alarmı ve test sayımı kaydı
Güvenlik Koruması	Toprak koruması, kısa devre koruması, aşırı yük koruması

Yapı ve Özellikler
Entegre sert çerçeve yapısı

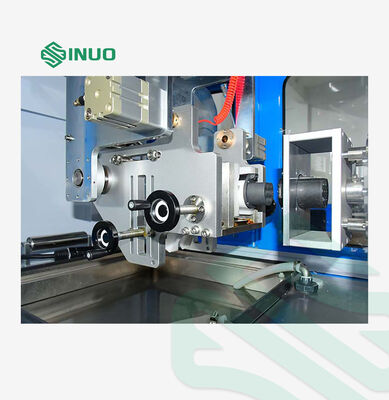

Hassas bilyalı vidalı ve zamanlama kayışlı servo motor sürücüsü
Mitsubishi PLC + 7 inç renkli dokunmatik ekranlı HMI
Geniş uyumluluk için 3 eksenli ayarlanabilir fikstür
Çözeltiye daldırma testi için otomatik 90° çevirme mekanizması
Gerçek zamanlı kuvvet izleme ve eğri ekranı
Otomatik kilitleme cihazı simülasyonu
Programlanabilir test döngüleri ve otomatik durdurma işlevi
Çalışma Ortamı
Güç kaynağı: AC220V±10% / 50–60Hz, 2kW
Çalışma sıcaklığı: 0–40°C
Nem: %30–%90 bağıl nem
Boyutlar: yaklaşık. G1000×D750×Y1200mm
Ağırlık: yaklaşık. 150kg
