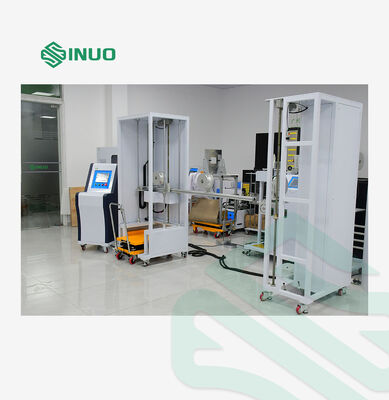

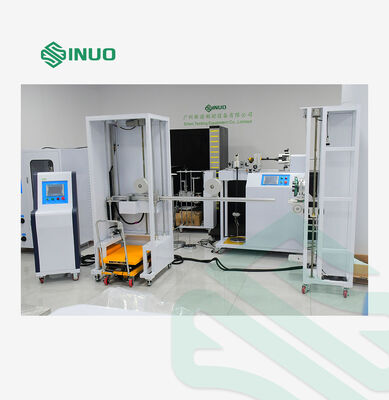

IEC 61851-23 EV AC/DC şarj istasyonları için kablo demirleme çekim gücü ve tork test cihazı

Bu aparatelektrikli araç AC ve DC şarj istasyonlarında kablo sabitleme çekme kuvveti ve tork testlerinin yapılması için özel olarak kullanılır, şarj istasyonunun kablo ankrajının veya kablo sabitleme cihazının terminallerdeki iletkenleri çekme kuvveti ve torktan etkili bir şekilde kurtarıp kurtaramayacağını doğrulamak ve değerlendirmek ve standartların gerektirdiği şekilde belirtilen çekme kuvveti ve torka dayanma yeteneğini kontrol etmektir. Ekipman, EV şarj istasyonu kablo ankrajı güvenilirlik testi için standart test gereksinimlerini tam olarak karşılayan, istikrarlı performans ve yüksek test doğruluğu ile PLC otomatik kontrol ve motor sürücüsünü benimser.

IEC 61851-23:2023 Madde 11.6.102, Şekil 110, Şekil 111 ve Tablo 114'e göre tasarlanmış ve üretilmiştir.

İçeriği test edin	EV Şarj İstasyonu Kablo Çekme ve Tork Testleri

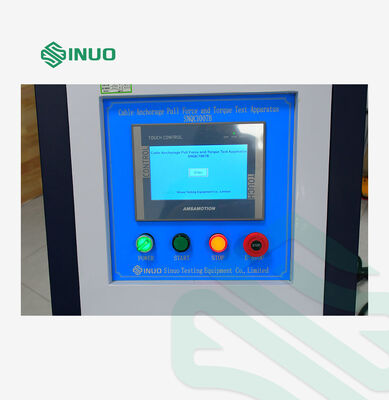

Kontrol çalışma modu	PLC otomatik kontrol, dokunmatik ekran çalışması
Sürüş modu	Elektrik
Çek uygula	Ağırlıkların üst üste bindirilmesiyle gerçekleştirilen 160N, 200N, 240N, 250N, 500N spesifikasyonlarını karşılayın
Tork uygulanır	Ağırlıkların üst üste bindirilmesiyle gerçekleştirilen 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m spesifikasyonlarını karşılayın

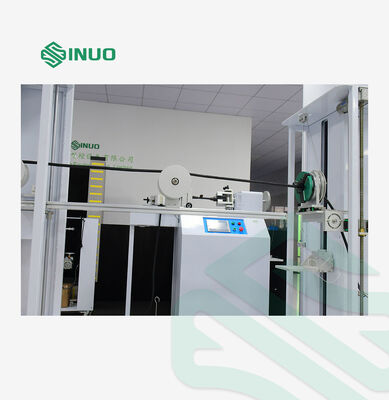

Tork tekerleği	R100mm(Ф200mm) ±0,5mm
Çekme frekansı	1 kez/s, gerçek çekme süresi elektrik sinyali ile algılanır
Çekme döngüleri	1-999999 döngü, önceden ayarlanabilir, varsayılan 100±1 döngüdür
Tork uygulama süresi	0-99H59M59S, önceden ayarlanabilir
Elektrik kesintisi koruması	Kapanma veri depolama hafıza fonksiyonu ile
Fikstür	Üniversal kelepçe, bir set
Ağırlık eşleştirme seçim tablosu
Ek yapılandırma	Ekipman, farklı kablo çıkış konumlarına sahip şarj istasyonlarının test gereksinimlerini karşılamasına olanak tanıyan, 500 ila 1200 mm arasında değişen ayarlanabilir bir sabitleme yüksekliğine (yani kablo çıkış konumu) sahiptir.

• PLC kontrolü + motor sürücüsü
• Ağırlıklar aracılığıyla sabit çekme kuvveti; ağırlıklar + tork kolu kombinasyonu aracılığıyla tork
• Önceden ayarlanabilir çekme döngüleri ve tork test süresi; tamamlandığında otomatik durdurma
• EV şarj bağlantı kablosunun test sonrası izin verilen maksimum yer değiştirmesi standart sınırlarla uyumludur
• Farklı uzunluklarda şarj kablolarıyla donatılmış şarj istasyonu örnekleriyle uyumludur

• Güç kaynağı: AC220V±10% / 50–60Hz, 1kW
• Çalışma sıcaklığı: 0–40°C
• Nem: %30–%90 bağıl nem
• Boyutlar: yaklaşık. G4000×D600×Y1850mm
• Ağırlık: yaklaşık. 300kg
