IEC 62196-3-1 Uyumlu Şarj Tabancası ve Su Borusu Hava Sızdırmazlık Test Sistemi

IEC 62196-3-1 Uyumlu Şarj Tabancası ve Su Borusu Hava Sızdırmazlık Test Sistemi

Marka Adı:	Sinuo
Model Numarası:	SNQC1017A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Sensör doğruluğu:

0.055%

Elektrikli kontrol modu:

PLC akıllı kontrol

Çalışma hava basıncı:

0.6-0.8MPa

Parametre Kanalları:

64 kanal (1~64)

Test döngüsü ayarlamaları:

0-999S

Basınç Dayanımı:

1Mpa

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

IEC 62196-3-1 uyumlu EV şarj tabancası

EV konektörü hava sızdırmazlık test sistemi

su borusu şarj tabancası test ekipmanı

Ürün Tanımı

IEC 62196-3-1 Uyumlu Şarj Tabancası ve Su Borusu Hava Sızdırmazlık Test Sistemi

Uyumlu Standartlar ve Maddeler

IEC 62196-3-1 Madde 101.6 (Aşırı Basınç Testi)
GB/T20234.1-2023
GB/T4208-2017 IPX7 Derecelendirme Testi

Ürün Bilgileri

Numune ve Sınırlamalar

Sıvı soğutmalı şarj tabancaları ve IPX7'ye eşdeğer IP koruma derecesine sahip şarj tabancaları.

Test Amacı

Bu makine, sıvı soğutmalı şarj tabancalarının ve IPX4'ten daha yüksek bir IP koruma derecesine sahip olanların sızdırmazlık performansını doğrulamak için temel olarak basınç dayanımı ve sızdırmazlık testleri yapmak için kullanılır.

Test Prensibi

Pozitif Basınç Testi (Doğrudan Basınç):

PLC kontrol sistemi kullanarak, yüksek hassasiyetli basınç sensörleri numunenin sızdırmazlık bileşenine bağlı gaz hattından gerçek zamanlı basınç verilerini toplar. Sistem basınçlandırma → basınç tutma → basınç tahliye döngüsünden geçer. Tutma aşamasında, sensör tarafından tespit edilen basınç düşüşünün test kriterlerini karşılayıp karşılamadığını doğrular, böylece numunenin boru hattının sızdırmazlık performansını doğrular.
Diferansiyel Basınç Testi (Diferansiyel Basınç):

PLC kontrol sistemi kullanarak, yüksek hassasiyetli basınç sensörleri, IPX7 dereceli basıncı (150 kPa) simüle eden bir basınç sızdırmazlık odasına bağlı gaz hattından gerçek zamanlı basınç verilerini toplar. Sistem basınçlandırma → basınç tutma → basınç tahliye döngüsünden geçer. Tutma aşamasında, sensör tarafından tespit edilen basınç düşüşünün test kriterlerini karşılayıp karşılamadığını doğrular, böylece numunenin muhafazasının koruma derecesini ve sızdırmazlık performansını doğrular (muhafazanın iç kısmının dış ortama açık olmasını sağlamak için özel bir yardımcı fikstür kullanılarak).

Teknik Parametreler

Test İstasyonu	Tek istasyon (çift kanallı)
Elektrik Kontrol Modu	7 inç renkli dokunmatik ekran arayüzlü PLC akıllı kontrol. 32-bit veri toplama ve kaydı, barkod tarayıcı, basınç-zaman eğrisi gösterimi, test raporu oluşturma ve yazdırma işlevi sunar.
Test Basıncı Özellikleri	Pozitif basınç kanalı: 0-600 kPa, çözünürlük oranı: 0.001 kPa (0–4 ondalık basamak yapılandırılabilir); sensör dayanım basıncı: tam ölçeğin 3 katı. Diferansiyel basınç kanalı: 0–2000 Pa, çözünürlük oranı: 0.1 Pa (0–4 ondalık basamak yapılandırılabilir); sensör dayanım basıncı: 13.8 MPa. Cihaz harici bir hava kompresörüne bağlanır. Basınç, ekipman panelindeki basınç regülatörü aracılığıyla önceden ayarlanır (test basıncının üzerinde bir değere), ardından ürünün basınç girişini düzenlemek için dahili orantılı basınç valfi ile hassas bir şekilde kontrol edilir, parametreler dokunmatik ekran aracılığıyla yapılandırılabilir.
Sensör Hassasiyeti	0.055%
Mevcut Basınç Birimleri	kPa, kg/cm², PSI, mbar, bar, Torr, mmH₂O, mmHg
Mevcut Sızdırmazlık Birimleri	Pa, Pa/s, mL/s, mL/min, L/min, Pa·m³/s
Test Modları	1. Sıvı Soğutma Tüpleri için Pozitif Basınç Testi: Ekipman bağlantısını numune tüp bağlantısına bağlayın. Tüpü basınçlandırın; hedef basınca ulaşıldığında, valfi kapatın ve basıncı tutun. Belirli bir süre boyunca basınç düşüşünü izleyin. Düşüş izin verilen sınırı aşarsa bir alarm tetiklenir; basıncı boşaltmak için sıfırlamaya basın. Test geçerse, basınç otomatik olarak boşaltılır. 2. Muhafaza IP Derecelendirme Testi: Numuneyi özel üst ve alt kalıplara yerleştirin. Testi başlatmak için başlat düğmesine basın; pnömatik silindir sızdırmaz bir oda oluşturmak için otomatik olarak aşağı bastırır. Kalıp ve şarj tabancası numunesi arasındaki boşluğa pozitif basınç uygulayın; hedef basınca ulaşıldığında, valfi kapatın ve basıncı tutun. Belirli bir süre boyunca basınç düşüşünü izleyin (muhafazadan içeriye sızıntı). Düşüş izin verilen sınırı aşarsa bir alarm tetiklenir; basıncı boşaltmak için sıfırlamaya basın. Test geçerse, basınç otomatik olarak boşaltılır.
Test Ortamı	0.6–0.8 MPa basınçlı bir hava kompresörü tarafından sağlanan kuru hava.
Basınç Kontrol Yöntemi	Orantılı basınç valfi ile kontrol edilir.
Basınç Tutma Süresi	0–999.9 s (saniye cinsinden) ayarlanabilir, dokunmatik ekranda görüntülenir.

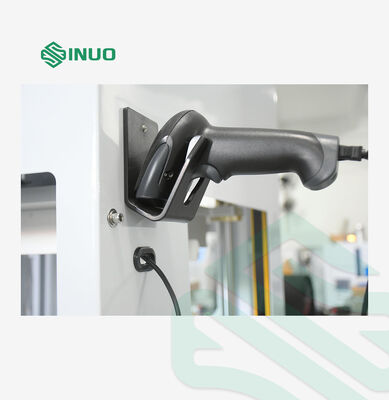

Test Süreci	Basınçlandırma → Basınç Tutma → Basınç Tahliye. Barkod taramadan sonra tek tuşla test başlatma; test sonuçları bilgisayarda kaydedilir.
Çalışma Hava Basıncı	0.6–0.8 MPa

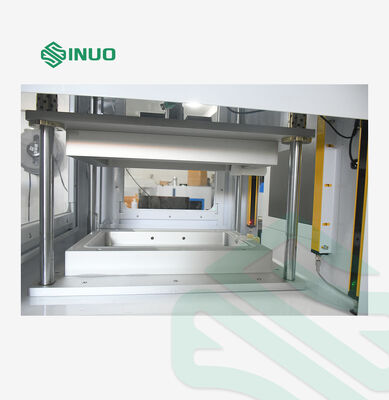

Numune Fikstürü	Büyük bir vakum odasına yerleştirilmiş (çıkarılabilir) bir set profil özel kalıp içerir. Vakum odası, diğer numuneleri barındıracak şekilde boyutlandırılmıştır.
Sızdırmazlık Konektörleri	Özelleştirilebilir
Yüksek Sızıntı Yardımcı Fikstürü	Bir set, şarj tabancası muhafazasının iç kısmının dış ortamla iletişim kurmasını sağlayacak şekilde tasarlanmıştır.
Parametre Kanalları	64 gruba kadar (1~64) test parametresi saklanabilir
Test Döngüsü Ayarı	0 ila 999 saniye arasında ayarlanabilir.
Basınç-Zaman Eğrisi Gösterimi	Dokunmatik ekrandaki veri toplama yazılımı aracılığıyla gerçek zamanlı gösterim

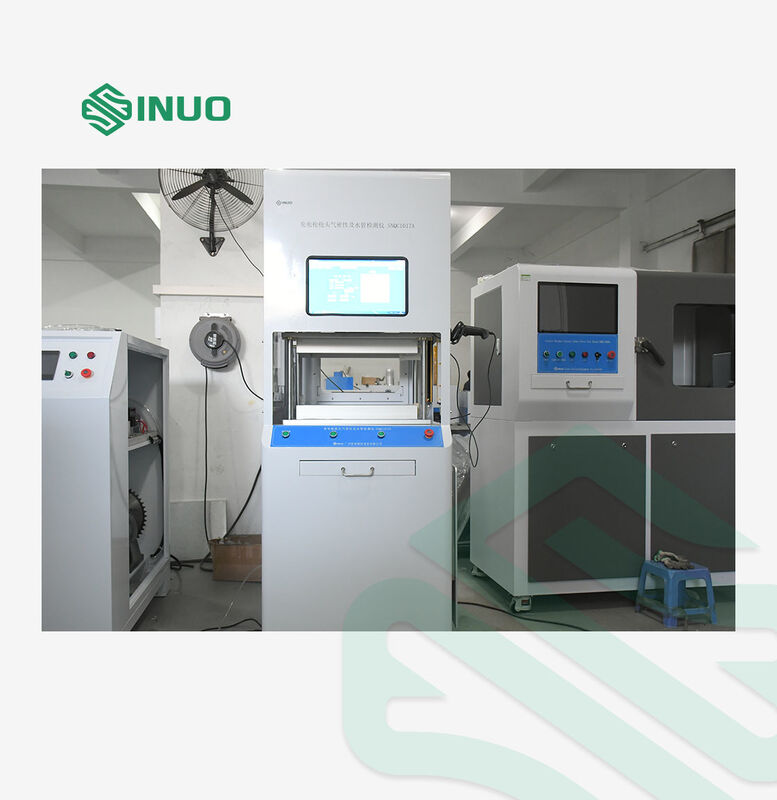

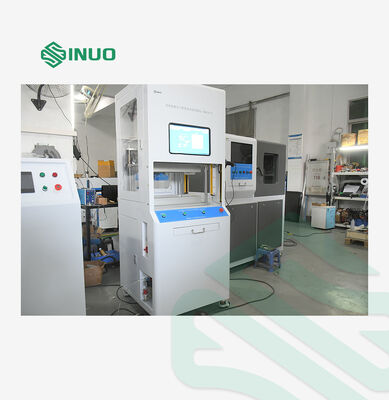

Referans resim
Test Veri Depolama	USB arayüzü aracılığıyla dışa aktarılır
