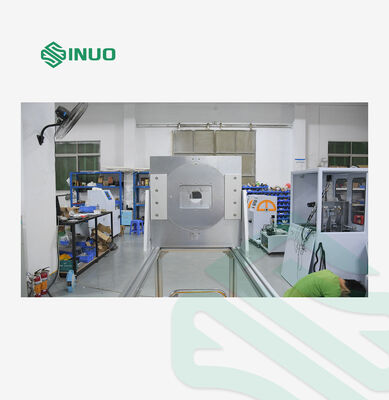

IEC 62196-1 Uyumlu EV Şarj Arayüzü Mekanik Yük ve Bağlantı Deneme Makinesi

Standart:IEC 62196-1 uyarınca:2022.

Örnekler ve kısıtlamalar:Şarj arayüzü.

Uygulama:

Şarj ara yüzünün yapısı, şarj tabancasının yerleştirilmesini ve çıkarılmasını kolaylaştırmalı ve normal kullanım sırasında şarj tabancasının soketten düşmesini önlemelidir.Şarj tabancasını cihaz soketinden çekmek için gerekli olan maksimum kuvvetin standart tarafından belirtilen aralığın içinde olup olmadığını kontrol edin.Ayrıca şarj tabancasını cihaz soketine sokmak için gerekli olan maksimum kuvvetin standartta belirtilen aralığın içinde olup olmadığını kontrol etmek için de kullanılır.

Test prensibi:

Soketin maksimum çekim gücü: Standartta belirtilen maksimum çekim gücü uygulanır (ana ağırlığın toplam gücü, ek ağırlık, kanca (sıkıştırma cihazı),ve test fişleri) test fişine, ve fiş soketten çıkmalı.

Şarj tabancasını sokete yerleştirme gücü: Şarj tabancasını dikey olarak aşağıya doğru yerleştirin, standart uyarınca ana ağırlığı şarj tabancasına yerleştirin ve sonra 0 kullanın.8 kg ağırlık, ana ağırlığa çarpmak için 5 cm yükseklikten serbestçe düşmelidir.Şarj tabancası sokete sokulmalıdır.

Yapı ve özellikleri:

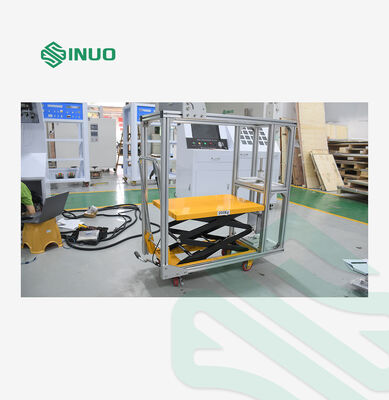

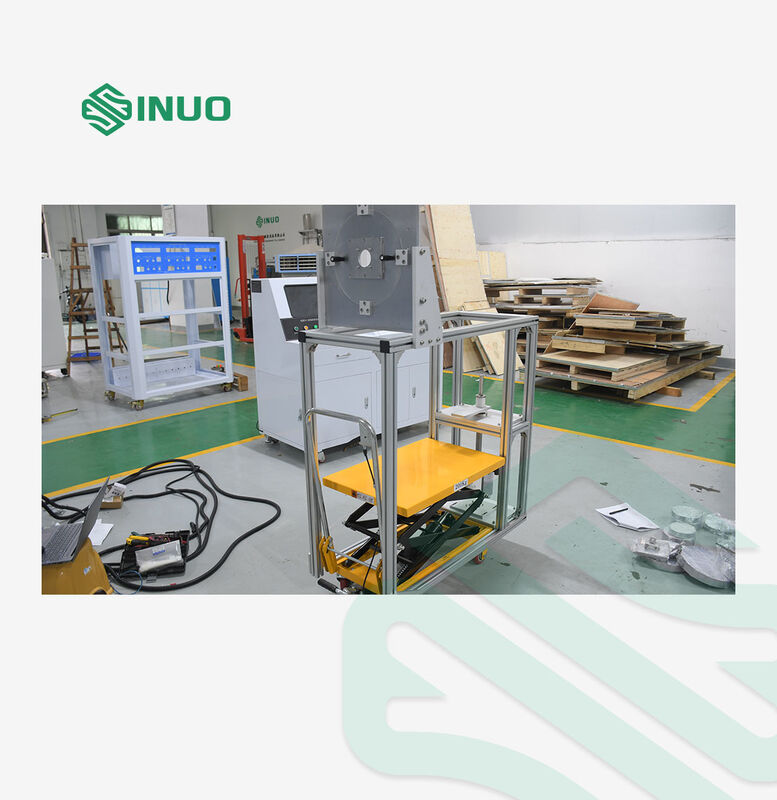

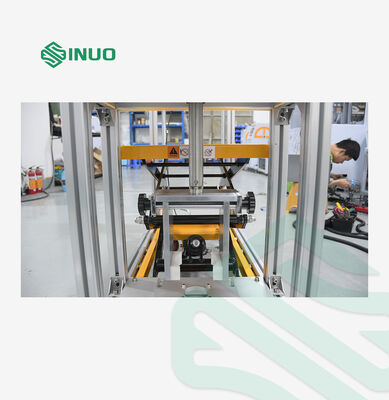

Bu cihaz, üst levha A'nın altına monte edilen sıkıştırma cihazından, ana ağırlık F'den, ek ağırlık G'den ve test fişinden C'den oluşur. Bu cihazın çerçevesi GB/T20234 ile uyumludur.1 Şekil 5 ve GB11918.4 Şekil 102, yatay şarj arayüzü mekanik yük testi, kilitleme cihazı testi ve yerleştirme ve çekme gücü testi dahil.

Not:

Dikey ve yatay yönler arasında değiştirilebilen ayarlanabilir sıkıştırıcı kullanılır ve her türlü ürünü sıkıştırır; D sıkıştırıcı asılı bir halka ile değiştirilir,Hangisi daha uygun?; ana ağırlık doğrudan karşı ağırlıklandırılır, bir destek gerektirmez.

Kullanım ortamı:Çalışma sıcaklığı 5-35°C, nem oranı 30%-90%.

Test istasyonu	Tek istasyon
Çaplama yapılandırması	S136'dan yapılmış, iğne minimum standart boyuttadır, toleransı ± 0.01mm, aralık ± 0.05mm ve pürüzsüzlüğü 0.8um'dur Ölçüm isteğe bağlı.
Test öğeleri	7.11.8: Şarj arayüzü mekanik yük testi 7.15.1.1: Kilitleme aygıtı testi 7.17: Bağlama ve çekme kuvveti testi
Şarj arayüzünün mekanik yük testi için temel teknik parametreler
Test düzenlemesi çizimi
Test bekleme süresi	60s, hidrolik silindir, ağırlığı kaldırmak ve indirmek için paleti tahrik eder ve zaman manuel olarak kontrol edilir.
Test sıklığı	4 kez, yatay eksen etrafında her 90° yönünde bir kez, elle
Test yükü seçimi
Mekanik yük ağırlığı konfigürasyonu	165: 148.5N ana ağırlık x1 + 16.5N ek ağırlık x1; 300N: 270N ana ağırlık x1 + 30N ek ağırlık x1; 440N: 396N ana ağırlık x1 + 44N ek ağırlık x1; 660N: 594N ana ağırlık x1 + 66N ek ağırlık x1; 750N: 675N ana ağırlık x1 + 75N ek ağırlık x1; Not: Ana ağırlığın ağırlığı, kanca ağırlığını içerir ve ağırlığın ağırlığı üst üste yerleştirme ve kombinasyon yoluyla gerçekleşir.
Kilitleme cihazı testinin ana teknik parametreleri
Test bekleme süresi	60s, hidrolik silindir, ağırlığı kaldırmak ve kaldırmak için paleti tahrik eder ve zaman manuel olarak kontrol edilir.
Test düzenlemesi çizimi
Ekleme ve çekme kuvveti testinin ana teknik parametreleri
Ekleme kuvveti testi düzeni şeması
Ekleme kuvveti ağırlığı konfigürasyonu	AC şarj tabancasının ağırlığı: 9.2 kg DC şarj tabancasının ağırlığı: 13.2 kg Ek ağırlık: 0.8kg Not: Ana ağırlığın ağırlığı, sıkıştırmanın ve kılavuz çubuğunun ağırlığını içerir.
Test	Test sırasında kilitleme cihazı açılmalıdır.
Çekim gücü ağırlığı konfigürasyonu	AC şarj tabancası: 100N (90N+10N) DC şarj tabancası: 140N (126N+14N) 1.0kg
