IEC 61851-23 EV şarj istasyonları için kablo demirleme çekme ve tork test makinesi

IEC 61851-23 EV şarj istasyonları için kablo demirleme çekme ve tork test makinesi

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 5 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Çekme Uygulama:

Ağırlıkların üst üste binmesi ile gerçekleştirilen 160N, 200N, 240N, 250N, 500N spesifikasyonlarıyla

Tork uygulamak:

Ağırlıkların üst üste bindirilmesiyle gerçekleştirilen 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N

Tork tekerleği:

R100mm (ф200mm) ± 0.5mm

Çekme Bisikletleri:

1-999999 döngü, önceden ayarlanabilir, varsayılan 100±1 döngüdür

Güç kaynağı:

AC220V±10%/50-60Hz, 1KW

Boyutlar:

W4000*D600*H1850mm hakkında

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 5 set

Vurgulamak:

EV Şarj İstasyonu Kablo Bağlantısı Denetleyici

IEC 61851-23 tork test makinesi

EV şarjı için çekim testi ekipmanları

Ürün Tanımı

EV Şarj İstasyonları için IEC 61851-23 Kablo Bağlantı Çekme ve Tork Test Makinesi

Uyumlu Standartlar ve Maddeler:

IEC 61851-23:2023 madde 11.6.102 ve Şekil 110, Şekil 111 ve Tablo 114'e göre tasarlanmış ve üretilmiştir.

Ürün bilgileri:

Numuneler ve kısıtlamalar	Elektrikli araç AC ve DC şarj istasyonu
Test amacı	Cihazın esnek kablo bağlantısı, terminallerdeki iletkenleri çekme kuvveti ve torktan ayırmalıdır. Bu cihaz, EV AC/DC şarj istasyonlarının kablo bağlantısının veya kablo sabitleme cihazının belirtilen çekme kuvvetine ve torka dayanma yeteneğini test etmek için kullanılır.

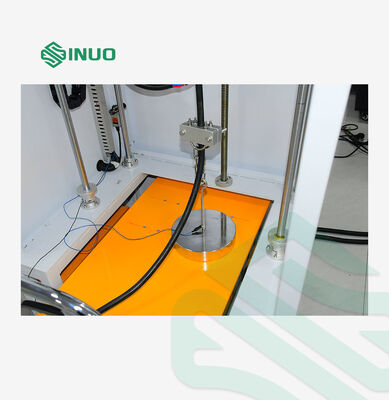

Test Prensibi	Çekme kuvveti, eksantrik tekerlek mekanizmasını çalıştırmak için bir motor kullanılarak gerçekleştirilir. Motor hızı, çekme kuvvetinin her seferinde doğru bir şekilde uygulanmasını sağlamak için ayarlanabilir. Çekme kuvveti süresi için bir izleme fonksiyonu ile donatılmıştır. Tork, bir motor tahrikli tepsi tarafından bir ağırlık kaldırarak uygulanır; Süre dolduğunda, tepsi otomatik olarak kaldırma ağırlığını sıfırlar ve tork uygulamasını sonlandırır.

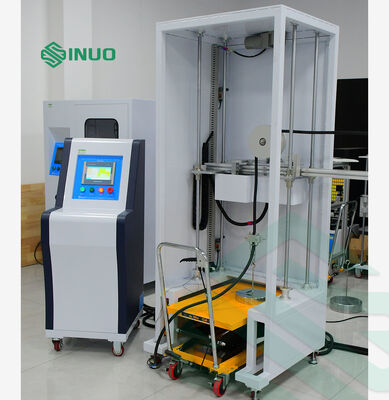

Yapı ve özellikler	Ekipman PLC kontrolü ve motor tahriki kullanır. Ağırlıklar sabit bir çekme kuvveti uygular ve tork, ağırlıkların ve bir tork kolunun kombinasyonu ile üretilir. Sistem, çekme kuvveti uygulamalarının sayısını ve tork testi süresini ayarlamaya izin verir. Önceden ayarlanmış döngü sayısı veya süreye ulaşıldığında, ekipman otomatik olarak durur. Testten sonra, EV şarj konektörü kablosunun izin verilen maksimum yer değiştirmesi standartta belirtilen sınırı aşmamalıdır. Bu ekipman, farklı kablo uzunluklarına sahip şarj tabancalarıyla donatılmış şarj istasyonu numuneleriyle uyumludur.
Kullanım Ortamı	Güç kaynağı: AC220V±10%/50-60Hz, 1KW; çalışma sıcaklığı 0-40℃, nem %30-90%; Boyutlar: yaklaşık G4000D600Y1850mm; ağırlık: yaklaşık 300kg

Teknik parametreler:

Test içeriği	EV Şarj İstasyonu Kablo Çekme ve Tork Testleri
Ekipman yapısı şematik diyagram
Kontrol işletim modu	PLC otomatik kontrol, dokunmatik ekran işlemi
Tahrik modu	Elektrikli
Çekme uygulama	160N, 200N, 240N, 250N, 500N spesifikasyonlarını karşılar, ağırlıkların üst üste bindirilmesiyle gerçekleştirilir
Tork uygulama	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m spesifikasyonlarını karşılar, ağırlıkların üst üste bindirilmesiyle gerçekleştirilir

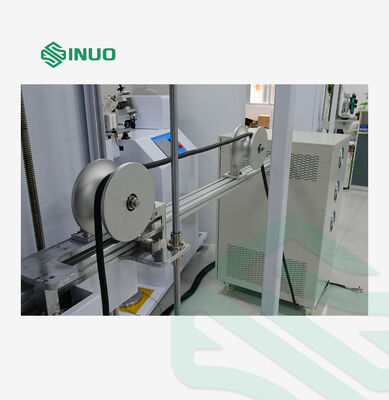

Tork tekerleği	R100mm(Φ200mm) ±0.5mm
Çekme frekansı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir
Çekme döngüleri	1-999999 döngü, önceden ayarlanabilir, varsayılan 100±1 döngüdür
Tork uygulama süresi	0-99H59M59S, önceden ayarlanabilir
Güç kesintisi koruması	Güç kapalıyken veri depolama belleği fonksiyonu ile
Fikstür	Evrensel kelepçe, bir set
Ağırlık eşleştirme seçim tablosu
Ek yapılandırma	Ekipman, 500 ila 1200 mm arasında ayarlanabilir bir fikstür yüksekliğine (yani kablo çıkış konumu) sahiptir, bu da farklı kablo çıkış konumlarına sahip şarj istasyonlarının test gereksinimlerini karşılamasını sağlar.
