IEC 62196-1 AC Şarj tabancası kapsamlı test sistemi

IEC 62196-1 AC Şarj tabancası kapsamlı test sistemi

Marka Adı:	Sinuo
Model Numarası:	SNJ8163
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 5 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Güç kaynağı:

Tek fazlı AC 220V / 50Hz

Hava Temini:

0,6 MPa

Dahili Direnç Aralığı:

1 – 5000 Ω, Doğruluk: %1 Ürün kalitesini belirlemek için üst ve alt limitler ayarlanabilir.

Soket Yüksekliği:

750 – 1000 mm, ergonomik tasarımlı

Boyutlar:

G 900 × D 800 × Y 1800 mm

ağırlık:

Yaklaşık. 300 kg

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 5 set

Vurgulamak:

IEC 62196-1 AC şarj tabancası test cihazı

Elektrikli araç şarj tabancası test sistemi

Elektrikli araç AC şarj cihazı test cihazı

Ürün Tanımı

IEC 62196-1 AC Şarj Tabancası Kapsamlı Test Sistemi

Ürün Genel Bakışı:

Bu test sistemi, Çin (GB), Avrupa (EU) ve Amerikan (UL) standartlarına göre AC fişlerin fonksiyonel denetimi için kullanılır. Her fişe benzersiz bir QR kodu atanabilir ve test sonuçları otomatik olarak raporlarda kaydedilir. Nitelikli sonuçlar doğrudan yazdırılabilir. Tüm fonksiyonlar tek bir çalıştırmada otomatik olarak test edilir, bu da yüksek verimlilik ve iş gücü tasarrufu sağlar, fabrikalarda seri üretim tam denetimi için uygundur.

Uyumluluk Standartları: IEC 62196-1Ed.4CDV ile uyumludur 2020 madde 12.2, 21.2, 21.3, IEC 62196-3-1 ed1 madde 16.102.

Test Fonksiyonları

1.Her bir tel için kopukluk, süreklilik, kısa devre ve kablolama dizisi testleri

2.Ana iletkenin süreklilik direnci testi

3.Dahili direnç ölçümü (basmalı düğmeli anahtarların hem basılı hem de basılmamış durumları dahil)

4.Akım taşıma kapasitesi doğrulama ve voltaj düşüşü ölçümü

5.Teller arasındaki yalıtım testi

6.Teller arasındaki dielektrik dayanım (yüksek voltaj) testi

7.Termokupl tel testi

Teknik parametreler:

Güç Kaynağı	Tek fazlı AC 220V / 50Hz
Hava Kaynağı	0.6 MPa
Kontrol Sistemi	PLC + Endüstriyel PC
Barkod Tarama	Cihaz, test numunelerindeki barkodları veya QR kodlarını okumak için bir tarayıcı ile birlikte gelir. Testten önce ürünü tarayın; testten sonra, taranan kod otomatik olarak test kaydıyla ilişkilendirilir, izlenebilirlik sağlar.
Tel Süreklilik Testleri	Kopukluk, süreklilik, kısa devre ve kablolama dizisi testleri PLC Giriş/Çıkış taraması yoluyla gerçekleştirilir. PLC otomatik olarak geçme/kalma durumunu belirler.
Dahili Direnç Aralığı	1 – 5000 Ω, Doğruluk: 1% Ürün kalitesini belirlemek için üst ve alt limitler ayarlanabilir.
AKIM VE PE Direnci (Düğme Basılı / Basılmamış)	16A AC fiş: Basılmamış RC: 680Ω, Basılı RC+R4:3.38 kΩ 32A AC fiş: Basılmamış RC: 220Ω, Basılı RC+R4:3.52 kΩ 63A AC fiş: Basılmamış RC: 100Ω, Basılı RC+R4:3.4 kΩ Direnç ölçüm doğruluğu %1–2'ye ulaşmalıdır.
Termistör Test Aralığı	100 – 50.000 Ω, Doğruluk: 2% Süreklilik kalitesini belirlemek için üst ve alt limitler ayarlanabilir
Akım Taşıma Kapasitesi ve Voltaj Düşüşü Testi	Anma ve aşırı yük akım koşulları altında konektörler boyunca voltaj düşüşünü ölçer. Dahili üç fazlı ayarlanabilir transformatör: 0-380V çıkış, ayarlanabilir üç fazlı yük 0-35A. Desteklenen test aralıkları: 3.3 kW 16A tek fazlı 7.4 kW 32A tek fazlı 11 kW 16A üç fazlı 22 kW 32A üç fazlı
Yalıtım Direnci Testi	Üç fazlı: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Üç fazlı:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 1.Test voltajı: AC 0 – 5 kV / DC 0 – 6 kV (ayarlanabilir) 1.Test voltajı: DC 100 – 1000V (ayarlanabilir) 2.Alt limit: 1 M–1 GΩ (ayarlanabilir) 3.Doğruluk: ±%5 4.Direnç < ayar değeri olduğunda alarmDielektrik Dayanım (Hi-Pot) Testi
Tek fazlı: L-N, L-E, E-N	Üç fazlı: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametreler: 1.Test voltajı: AC 0 – 5 kV / DC 0 – 6 kV (ayarlanabilir) 2.Kaçak akım limiti: AC 0.1 – 20 mA, DC 0.01 – 5 mA 3.Doğruluk: ±%1.5 + 3 basamak 4.Voltajın dijital gösterimi, otomatik programlanabilir ayar 5.Kaçak akım ayar değerini aşarsa alarm Test İstasyonu
Tek istasyon, test başına bir ürün	Fiş Tutucular
AB AC araç fiş tutucu, AB AC pedestal fiş tutucu, GB AC fiş tutucu,	ABD AC fiş tutucu Kuyruk Plakası
Test ürününe uygun özel presleme fikstürü, kelepçe ve	koruyucu plaka Soket Yüksekliği
750 – 1000 mm, ergonomik tasarım	Bilgisayar Yazılımı

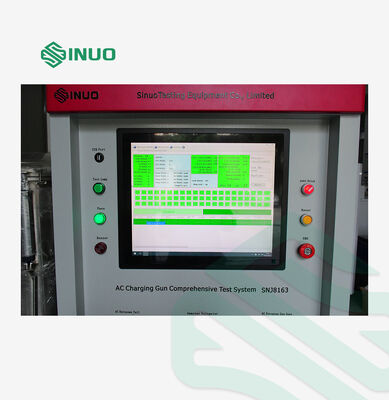

1.Win 7 ve Win 10'u destekler, Tüm parametre ayarları yazılım aracılığıyla yapılandırılabilir.	2.Her ürünün test sonuçları kolay erişim, görüntüleme ve analiz için bilgisayara gerçek zamanlı olarak kaydedilir. 3.MES sistemlerine isteğe bağlı bağlantı için iletişim arayüzleri ayrılmıştır, test verilerinin yönetim ve kontrol için MES veritabanına yüklenmesine olanak tanır. 3.Test verileri tamamlandıktan hemen sonra saklanır. 4.Saklanan test verileri TXT veya Excel formatında dışa aktarılabilir. Boyutlar
G 900 × D 800 × Y 1800 mm	Ağırlık
yaklaşık 300 kg	Diğerleri
1.Kilitleme fonksiyonlu mobil tekerlekler.	2.MES Bağlantısı: İsteğe bağlı, ek ücret uygulanır. Ürün Detayları

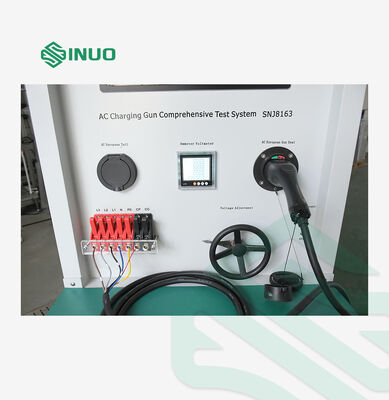

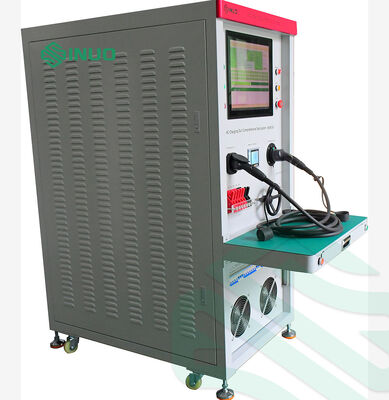

IEC 62196-1 AC Şarj tabancası kapsamlı test sistemi 0

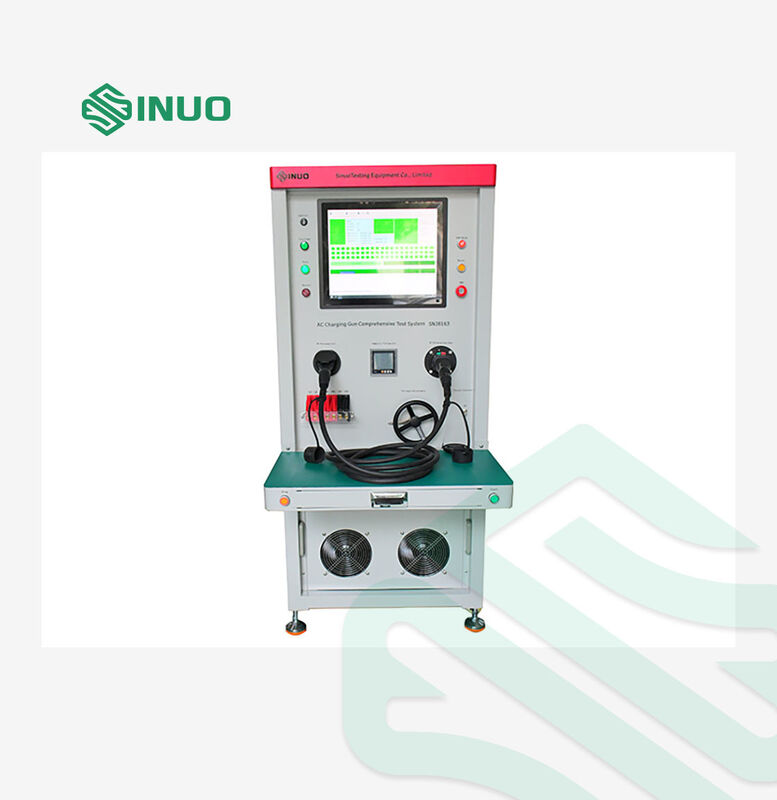

IEC 62196-1 AC Şarj tabancası kapsamlı test sistemi 1
