IEC 62196-3 Elektrikli Araç Konnektörleri Sıcaklık Artışı Test Ekipmanı

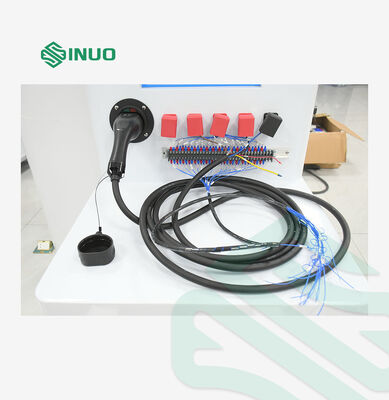

Bu, şarj yığını arayüz fişi ve soketinin nominal akımdan sonra sıcaklık artışı testini tespit etmek, yük akımı bağlandığında elektrikli aksesuarların yüzeyinin ısınmasını değerlendirmek ve terminalin sıcaklık artışının standart gereksinimlerini karşılayıp karşılamadığını belirlemek için uygundur.

Bu sıcaklık artışı test sistemi, IEC 62196-3: 2022 madde 24, IEC 62196-1: 2022 madde 24, madde 34.2, 34.4 ve 35.4, IEC 60309-1: 2012 madde 22 vb. standart gereksinimlerini karşılar.

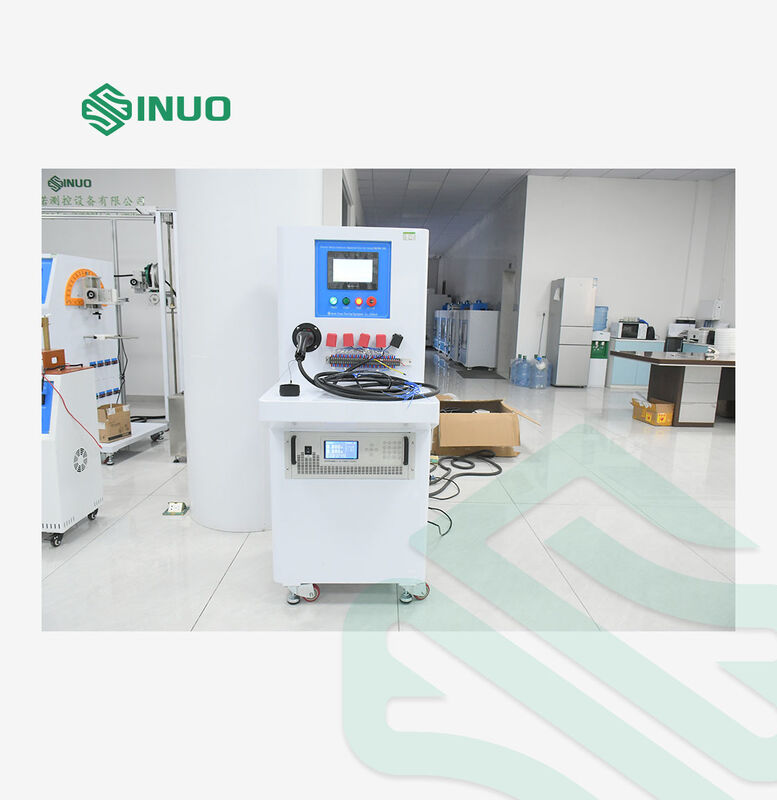

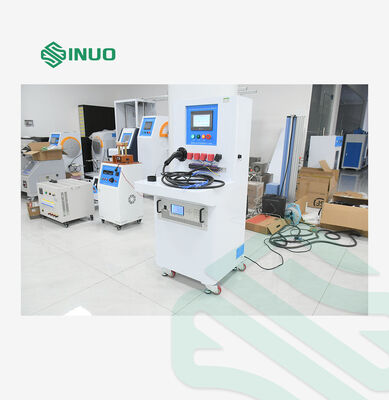

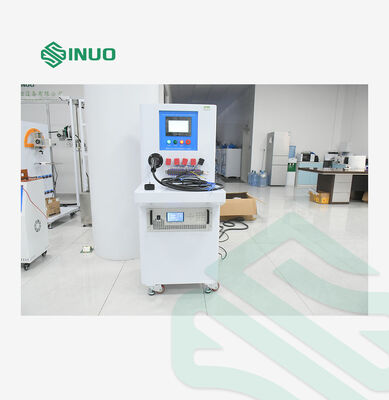

Sıcaklık artışı test sistemi, bir voltaj regülatörü, bir akım dönüştürücü, bir PLC programlanabilir denetleyici, bir akım sensörü, insanlaştırılmış bir dokunmatik ekran ve hareketli bir şasiden oluşur. Test akımını kararlı bir şekilde çıkabilir ve güç kaynağı voltajındaki dalgalanma, bağlantı teli veya bakır çubuk ve numunenin direnç değerinin neden olduğu test akımı üzerindeki etkiyi ortadan kaldırabilir ve test sonucunun doğruluğunu artırabilir. Güç kaynağı düşük kayıp, yüksek verimlilik, kolay kullanım, tam kontrol ve algılama işlevlerine sahiptir. Dokunmatik ekran, her bir sıcaklık ölçüm noktasının akım değerini ve sıcaklık değerlerini gerçek zamanlı olarak görüntüleyebilir. Sıcaklık değeri her 2 saniyede bir kaydedilebilir ve bir USB flash sürücüde saklanıp görüntüleme ve yazdırma için bilgisayara kopyalanabilen bir rapor oluşturulabilir.
