EV Şarj İstasyonları için PLC Kontrollü IEC 61851 Sarkaç Darbe Test Cihazı - IK06-IK11 Enerji Seviyeleri ve Ayarlanabilir Darbe Yüksekliği

Model

SNQC1008B

Kontrol Sistemi

PLC kontrol, dokunmatik ekranlı kullanım. Kaldırma ve bırakma dahil tüm fonksiyonlar dokunmatik ekrana entegre edilmiştir, kızılötesi uzaktan kumanda desteği mevcuttur.

Test Örneği Aralığı

1, Duvara monte ve direğe monte AC şarj kazıkları

2, Kabin tipi DC şarj kazıkları

Not: Platformdaki maksimum numune boyutu: G×D×Y = 1 × 1 × 2.0 m
2,5 m yüksekliğe kadar zemin tipi şarj kazıkları.

Test Fonksiyonları

1, Salıncak darbe testi (yan darbe)

2, Düşüş çekiçi darbe testi (üst yüzey darbesi)

Tahrik Sistemi

Kaldırma için motor + redüktör; elektromanyetik bırakma sistemi.

İletim Sistemi

Hassas bilyalı vidalı mil + lineer kızak rayı.

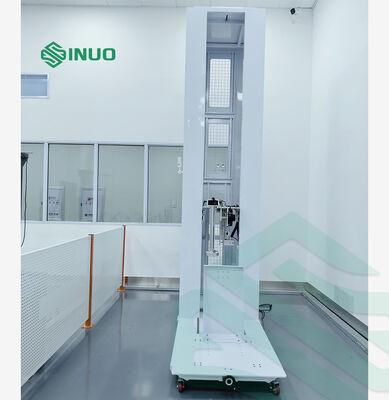

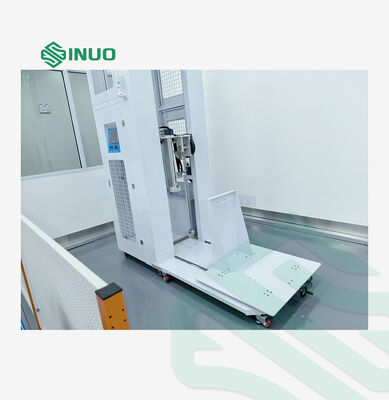

Sistem Yapısı

Numune platformlu çerçeve yapısı. Darbe mekanizması çerçeveye monte edilmiştir; büyük numuneler doğrudan zemine yerleştirilebilir. Korozyona dayanıklı kaplamalı çelik muhafaza.

İkincil darbe önleme

Evet, sekme tüpünün otomatik kilitlenmesi

Yükseklik ayarı

Dokunmatik ekran girişi üzerinden motorlu ayar

Bırakma yöntemi

Elektromanyetik, tek tuşla çalıştırma

Darbe enerjisi

1,2,5,10,20J,50J(IK06–IK11)

Salıncak darbe ünitesi eşdeğer kütleleri

250g,500g,1.7kg,5 kg,5 kg,10 kg±1%, salıncak tüpü kombinasyonu ile elde edilir

Salıncak tüpleri

1J: Ø9 mm çelik tüp, uzunluk 1000 mm, et kalınlığı 0.5 mm

2J: Ø10 mm çelik tüp, uzunluk 1000 mm

5–50J: Ø15.9 mm çelik tüp, uzunluk 1000 mm

Test yüksekliği

elektrikli kaldırma, strok 200–2500 mm, dokunmatik ekran kontrolü

Düşüş yüksekliği

Aralık:0-500mm, ölçekli göstergeli, ayarlanabilir darbe açısı

Düşüş Ağırlığı (Dikey Darbe) Ünitesi

Kaldırma sistemi

motorlu, yükseklik dokunmatik ekrandan ayarlanır

Bırakma sistemi

tek tuşla çalıştırmalı elektromanyetik bırakma

Darbe enerjisi aralığı

1 / 2 / 5 / 10 / 20 / 50 J (IK06–IK11)

Eşdeğer kütleler

250g,500g,1.7kg,5 kg,5 kg,10 kg±1%, kendi ağırlığına dayalı sistem

Kılavuz tüpler

1,2,5,10,20J,50J, her enerji seviyesi için özel tüpler

Taban Plakası

Güçlendirilmiş ağır hizmet tipi çelik taban plakası

Numune darbe yüksekliği

200–2500 mm stroklu elektrikli dikey ayar, dokunmatik ekran üzerinden kontrol edilir

Numune darbe yatay konumlandırması

Düşüş ağırlığı mekanizmasının ayarlanabilir uzatma konumu, numunenin üst yüzeyinin farklı noktalarına darbe uygulanmasına olanak tanır

Düşüş yüksekliği

dokunmatik ekranda dijital gösterge; ilk temas sonrası yükseklik dokunmatik ekran kontrolü ile ayarlanabilir

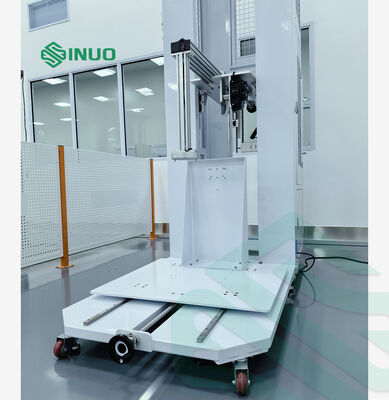

Numune Platform Yapısı

Boyutlar

1.0*1.2m, 1.0 × 1.0 m'ye kadar numuneleri sıkıştırma kapasiteli

Taban plakası

numune yerleşim gereksinimlerine göre düzenlenmiş dişli montaj deliklerine sahip 10mm kalınlığında çelik plaka

Destek kolonları

arka monte numune panelleriyle uyumlu dikey montaj kolonları

Hızlı bağlantı & ayırma yapısı

Darbe çerçevesine bağlantı veya ayrılma sağlar; küçük numuneler için bağlı modda ve büyük DC şarj kazıkları (EV şarj istasyonları) için ayrılmış modda kullanılır

Güvenlik ve Fonksiyonel Özellikler

1. Motor aşırı yük koruması

2. Acil durdurma koruması

3. Üç renkli durum gösterge sistemi:

Sarı: Beklemede

Yeşil: Çalışıyor

Kırmızı: Alarm

Gerçek zamanlı sistem durumu göstergesi

4. Kaçak koruma sistemi dahildir

Mobilite Tasarımı

Hem darbe çerçevesi hem de numune platformu, mobiliteye ve konumlandırıldığında yere güvenli bir şekilde kilitlenmeye olanak tanıyan destek yapıları ve tekerleklerle donatılmıştır.
