Elektrikli Araç Şarj Konnektörü Çekme Test Ekipmanı EV Fişi Çekme Test Makinesi

Elektrikli Araç Şarj Konnektörü Çekme Test Ekipmanı EV Fişi Çekme Test Makinesi

Marka Adı:	Sinuo
Model Numarası:	SNQC1013
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Tablo:

Tablo 5

Uygulanan Rakamlar:

Şekil 13, şekil 14

Uygulanan Standart:

IEC 62196-1

Uygulanan Hükümler:

Madde 14.1.5, 14.1.6

Ağırlık Yapılandırması:

165-750N

Çalıştırma Yöntemi:

Manuel çalışma

Test İstasyonu:

Tek istasyon

Test Fişleri:

Özelleştirilmiş

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

30 takım/ay

Vurgulamak:

Manuel Çalıştırma EV Konektörü Test Ekipmanı

165-750N Ağırlık Konfigürasyonu Elektrikli Araç Şarj Konnektörü Test Cihazı

Tek İstasyon Testi IEC 62196-1 Test Aparatı

Ürün Tanımı

Elektrikli Araç Şarj Bağlantısı Çıkartma Deneme Ekipmanı IEC 62196-1

Bu özel test ekipmanı, test fişlerinin elektrikli araç şarj soketlerinden ve kilitleme cihazlarından koparılmasında gereken çekim kuvvetini ölçer.Uluslararası güvenlik standartlarına uygunluğun sağlanması.

Uygunluk Standartları

IEC 62196-1:2022 maddesine uygun.1.514.1.6, fig13, fig14

Ekipman Özetleri

Test fişleri soket çıkışlarından ve kilitleme mekanizmalarından çıkarıldığında çekim kuvvetini doğrulamak için tasarlanmıştır, uygun bağlantı performansını ve güvenliğini sağlar.

Teknik özellikler

Test fişleri, aktif uzunluklarında yüzey kabalığı 0,8 μm'yi geçmeyen sertleştirilmiş çelikten ince öğütülmüş temaslara sahiptir.

Diğer fiş türleri için fiş temas boyutları veya temas yüzeyleri arasındaki mesafeler, ilgili standart sayfalarda belirtilen minimum boyutlara uymalıdır ve +0,010 mm tolerans vardır.

Not:Bu cihazla birlikte test fişleri bulunmamaktadır. Lütfen aşağıda listelenen şekilde ayrı sipariş edilen test fişlerini kullanın:

- Hayır.	Standart	Şekil No.	Adı	KTY
1	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD BİLGİ 2-I BİLGİ 1	Sınav fişi:32A,250 V AC VEHİLİ İÇİNİ	1
2	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD ŞEHTE 2-İLB Şekil 1	Test fiş: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı	1
3	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD ŞEHTE 2-İld Şehife 1	Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı	1
4	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD ŞEHTE 2-ILF Şehife 1	Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı	1
5	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD BİLGİ 2-İlla 1 sayfa	Test fiş: 16 A, 250 V tek fazlı fiş 1 pilotla temas halinde	1
6	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD BİLGİ 2-İlla BİLGİ 3	Test aracının giriş noktası: 16A, 250V tek fazlı aracın giriş noktası 1 pilotla temas halinde
7	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD ŞEHTE 2-İllb Şehe 1	Test fişleri: 32 A, 250 V tek fazlı fiş 2 pilot bağlantısı ile	1
8	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD ŞEHTE 2-İllb Şehe 3	Test Aracının Girişi: 32A, 250V Tek Fazlı Aracın Girişi 2 Pilotlarla
9	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD ŞEHTE 2-İllc Şekil 1	Test fişleri: 63 A, 480 V Üç Fazlı fiş 2 pilot bağlantısı ile	1
10	IEC62196-2/Ed.3/CDV (C) IEC(E)	STANDARD ŞEHTE 2-İllc Şekil 3	Test aracının giriş noktası: 63 A, 480 V, 2 pilot bağlantısı olan üç fazlı araç giriş noktası
11	IEC62196-3/Ed.2/CDV (C) IEC(E)	STANDARD ŞEHTE 3-Ib Şehe 1	Sınav aracının bağlantısı	1
12	IEC62196-3/Ed.2/CDV (C) IEC(E)	STANDARD BİLKELERİN BİLGİLİKLERİ BB VEHİL KÖPLEYERİ 250 A 900 V DC STANDARD BİLKELERİ 3-IIA BİLKELERİ 1	Sınav aracının bağlantısı	1
13	IEC62196-3/Ed.2/CDV (C) IEC(E)	STANDARD BİLGİ 3-IIIa BİLGİ 2	Sınav aracının girişi	1
14	IEC62196-3/Ed.2/CDV (C) IEC(E)	STANDARD ŞEHTE 3-IVA Araç Giriş Modları 2, 3 ve 4 Şekil 2	Sınav aracının girişi	1
15	IEC62196-3/Ed.2/CDV (C) IEC(E)	STANDARD ŞEHTE 3-Ivb VEHİZİLERİN BÜYÜK MODELERİ'NİN İÇİNİŞİ ŞEHTE 1	Sınav aracının girişi	1

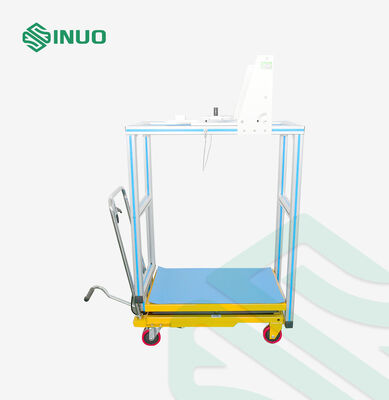

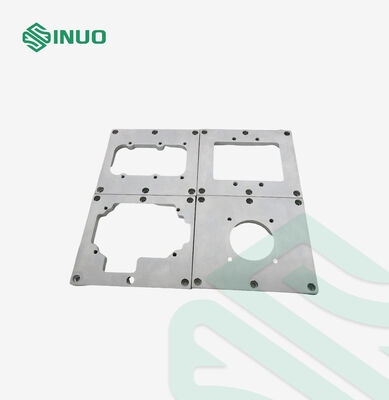

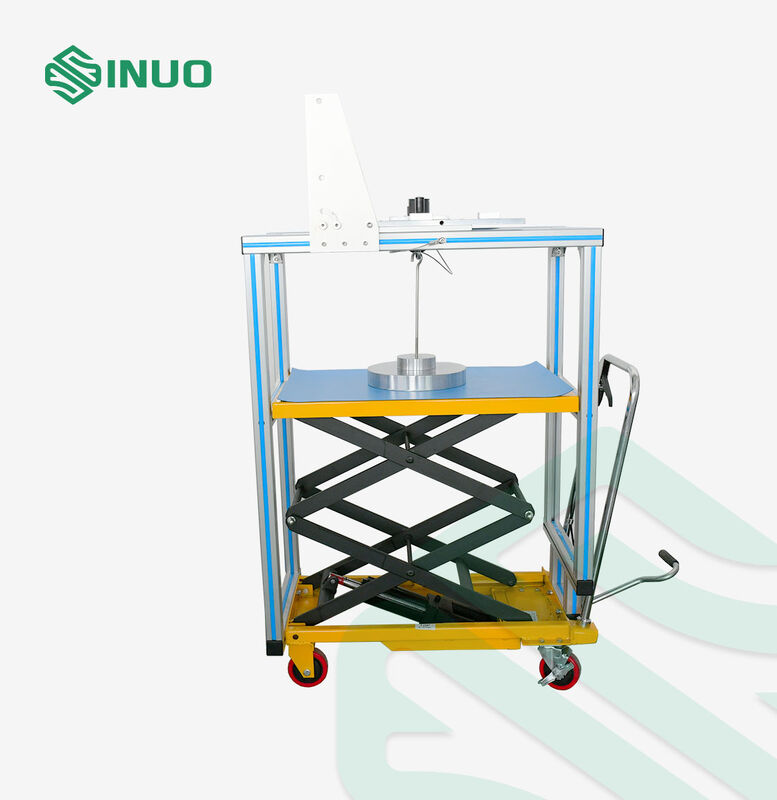

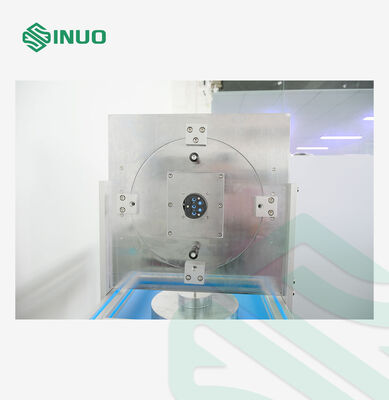

Ürün Resimleri
