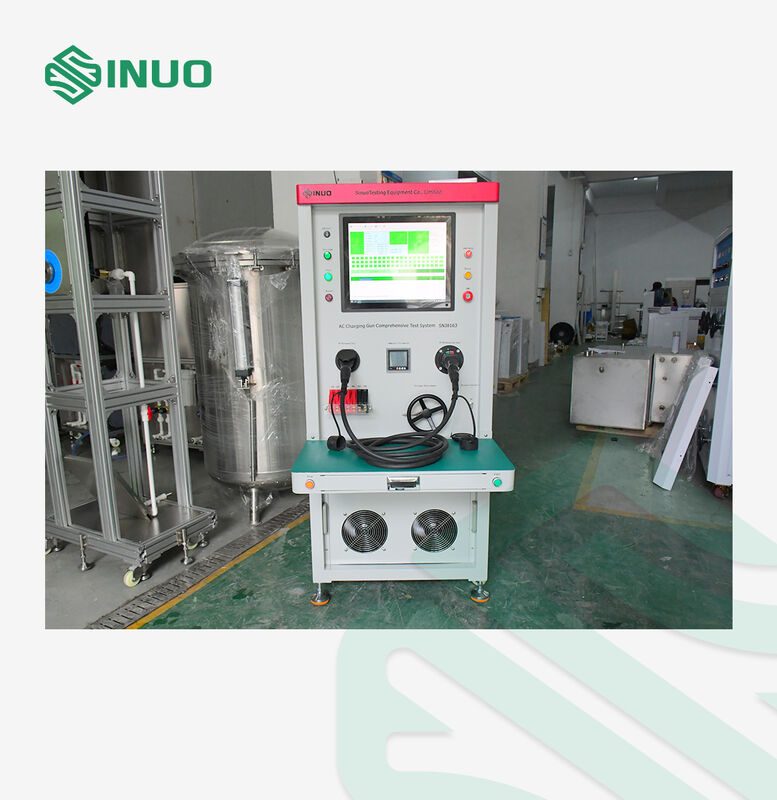

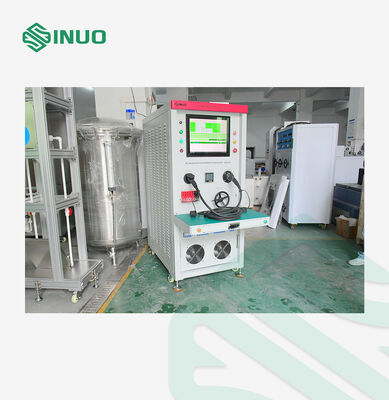

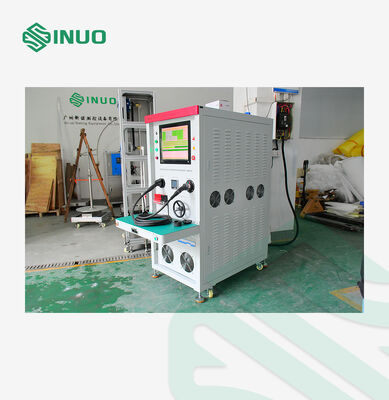

AC şarj tabancası kapsamlı test sistemi AC EV konektör test makinesi

AC şarj tabancası kapsamlı test sistemi AC EV konektör test makinesi

Marka Adı:	Sinuo
Model Numarası:	SNEQ08
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 set/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Direnç Testi Aralığı:

1 - 5000Ω

Termistör test aralığı:

100 - 50.000Ω

Voltaj dayanak aralığına:

AC 0-5KV/DC 0-6KV

Yalıtım testi voltajı:

DC 100 - 1000V

Yalıtım direnci aralığı:

1MΩ - 1GΩ

Veri giriş yöntemi:

Tarayıcı (Barkod/QR kodu)

Kontrol Sistemi:

PLC + Endüstriyel PC

Bilgisayar entegrasyonu:

MES entegrasyonunu destekler (isteğe bağlı)

Hava Temini:

0,6 MPa

Dahili Direnç Aralığı:

1–5000 Ω

16A AC fişi:

Basılmamış RC: 680Ω,Basılmış RC+R4:3,38 kΩ

32A AC fişi:

Basılmamış RC: 220Ω,Basılmış RC+R4:3,52 kΩ

63A AC fişi:

Basılmamış RC: 100Ω,Basılmış RC+R4:3,4 kΩ

Boyutlar:

G 900 × D 800 × Y 1800 mm

Ağırlık:

300 kg

Ambalaj bilgileri:

Kontrplak kutusu

Yetenek temini:

20 set/ay

Ürün Tanımı

AC şarj tabancası kapsamlı test sistemi EV bağlantısı test makinesi

Bu test sistemi, esas olarak Çin (GB), Avrupa (AB) ve Amerikan (UL) standartlarına göre AC fişlerinin işlevsel denetimi için kullanılır.ve test sonuçları otomatik olarak raporlarda kaydedilir.Tüm fonksiyonlar tek seferde otomatik olarak test edilir, yüksek verimlilik ve emek tasarrufu sağlar,Seri üretim için uygun hale getirmek fabrikalarda tam denetim.

Test Fonksiyonları

Her bir tel için kırılma, süreklilik, kısa devre ve kablo dizisi testleri
Ana iletkinin süreklilik direnci testi
Dahili direnç ölçümü (hem basılı hem de basılmamış baskı düğmesi anahtarlarının durumları dahil)
Akım taşıma kapasitesinin doğrulanması ve voltaj düşüşünün ölçümü
Kablolar arasındaki yalıtım testi
Kablolar arasındaki dielektrik dayanıklılık (yüksek voltaj) testi
Termokopül kablosu testi

Teknik özellikler

Güç kaynağı	Tek fazlı AC 220V / 50Hz
Havalandırma	0.6 MPa

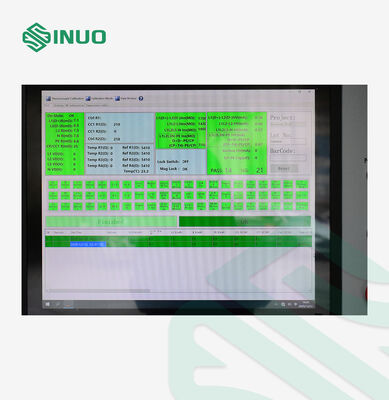

Kontrol Sistemi	PLC + Endüstriyel PC
Barkod Taraması	Cihaz, test numunelerindeki barkodları veya QR kodlarını okumak için bir tarayıcı ile birlikte gelir. Testten önce ürünü tarayın; testten sonra taranan kod otomatik olarak test kaydıyla ilişkilendirilir,İzlenebilirliği sağlayan.
Kablo Sürekliliği Testleri	Kırılma, süreklilik, kısa devre ve kablolama dizisi testleri PLC Giriş / Çıkış taraması ile gerçekleştirilir.
Dahili direnç aralığı	1 ‰ 5000 Ω, doğruluk: %1 Ürünün kalitesini belirlemek için üst ve alt sınırlar belirlenebilir.
CC ve PE direnci (Düğmeye basılır / basılmaz)	16A AC fiş:Basınçlı RC: 680Ω,basınçlı RC+R4:3.38 kΩ 32A AC fiş:Baskılanmamış RC: 220Ω,baskılanmamış RC+R4:3.52 kΩ 63A AC fiş:Baskılanmamış RC: 100Ω,baskılanmamış RC+R4:3.4 kΩ Direnci ölçüm doğruluğu %1~2%'e ulaşmalıdır.
Termistor Deneme Alanı	100-50.000 Ω, doğruluk: 2% Süreklilik kalitesini belirlemek için üst ve alt sınırlar ayarlanabilir.
Mevcut Taşıma Kapasitesi ve Voltaj Düşüşü Testi	Rütbeli ve aşırı yüklenme koşulları altında bağlantılardaki gerilim düşüşünü ölçer. Dahili üç fazlı ayarlanabilir transformatör: 0-380V çıkış, ayarlanabilir üç fazlı yük 0-35A. Desteklenen test aralıkları: 3.3 kW 16A tek fazlı 7.4 kW 32A tek fazlı 11 kW 16A üç fazlı 22 kW 32A üç fazlı
İzolasyon direnci testi	Tek fazlı: L-N, L-E, E-N Üç fazlı:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametreler: Sınav voltajı: DC 100-1000V (düzenlenebilir) Alt sınır: 1 M ∆ 1 GΩ ( ayarlanabilir) Doğruluk: ±5% Direniş < ayarlanmış değer olduğunda alarm
Dielektrik direnci (Hi-Pot) testi	Tek fazlı: L-N, L-E, E-N Üç fazlı: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametreler: Sınav voltajı: AC 0?? 5 kV / DC 0?? 6 kV (düzenlenebilir) Sızıntı akım sınırı: AC 0.1 ̇20 mA, DC 0.01 ̇5 mA Doğruluk: ±1,5% + 3 basamak Dijital gerilim göstergesi, otomatik programlanabilir ayar Sızıntı akımı ayarlanmış değeri aşarsa alarm
Test İstasyonu	Tek istasyon, her testte bir ürün

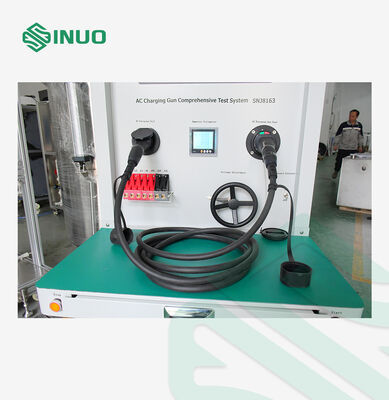

Fiş tutucular	AB AC araç fiş tutucusu, AB AC taban fiş tutucusu, GB AC fiş tutucusu, ABD AC fiş tutucusu
Kuyruk plakası	Sınav ürüne eşleşen, sıkıştırıcı ve koruyucu plaka ile özel presleme cihazı
Soket Yüksekliği	750~1000 mm, ergonomik tasarım
