EV Şarj Bağlantısı Eğlenme Testi Şarj Arayüzü Mekanik Dayanıklılık Testi

EV Şarj Bağlantısı Eğlenme Testi Şarj Arayüzü Mekanik Dayanıklılık Testi

Marka Adı:	Sinuo
Model Numarası:	SNQC1009-3
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 set / ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Kontrol Yöntemi:

PLC kontrolü, dokunmatik ekran işlemi

Uygulanan Standart:

IEC 62196-1, madde 7.11 vb.

Sürüş modu:

Servo motor

Test İstasyonları:

3 istasyon

Bükme açısı:

0-360° ayarlanabilir

Bükme oranı:

0-60 kez/dak, önceden ayarlanabilir

Yük ağırlığı:

20K, 25K, 50K, 75K, 100K

Bükülme Süreleri:

0~999999 önceden ayarlanabilir

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

1 set / ay

Vurgulamak:

EV şarj konektörünün bükülme testi

Şarj arayüzü dayanıklılık testi

EV konektörünün mekanik test ekipmanları

Ürün Tanımı

EV Şarj Konnektörü Bükme Testi Şarj Arayüzü Mekanik Dayanıklılık Test Cihazı

Uyumlu Standartlar ve Maddeler

IEC 62196-1:2014 "Fiş, priz, araç kuplörleri ve araç girişleri–Elektrikli araçların iletken şarjı-Bölüm 1: 250A a.c ve 400A d.c'ye kadar elektrikli araçların şarjı" madde 7.11 ve madde 7.15

IEC 60309-1:2012 "Endüstriyel amaçlar için fişler, prizler ve kuplörler–Bölüm 1: Genel gereksinim" madde 24.4

Ekipmana Genel Bakış

Bu Bükme Mekanik Dayanım Test Cihazı, elektrikli araç şarj arayüzlerinin, endüstriyel fişlerin, prizlerin ve kuplörlerin dayanıklılığını ve mekanik güvenilirliğini değerlendirmek için tasarlanmıştır. İlgili standartların "mekanik dayanım" bölümünde belirtildiği gibi, esnek güç bağlantı kablosunun bükülme performansını özel olarak test eder.

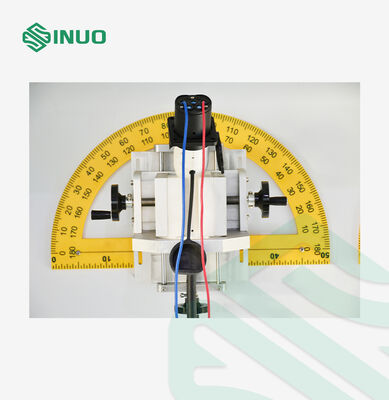

Yüksek hassasiyetli bir servo motor tarafından tahrik edilen sistem, test numunesini sağa ve sola sallayan bir döner tabla işletir ve önceden ayarlanmış döngü sayısı tamamlandığında otomatik olarak durur. Fikstür, bir alüminyum montaj plakası kullanır ve salınım eksenini numunenin kablo giriş noktasıyla hizalamak üzere tasarlanmıştır, bu da minimum yanal yer değiştirme ve daha doğru test sonuçları sağlar.

Kararlı bir AC220V güç kaynağı ve dayanıklı bir yapıya sahip olan bu makine, laboratuvarlar, EV şarj ekipmanı üreticileri ve kalite kontrol kuruluşları için güvenilir performans sağlar. Kompakt ayak izi, sağlam yapısı ve kullanıcı dostu kullanımı, güç bağlantı bileşenlerinin mekanik dayanıklılık testi için vazgeçilmez bir araç haline getirir.

Teknik Parametreler

Test istasyonları	3 istasyon
Test yargısı	Akımın iletip iletmediği sinyali ile yargılama
Elektriksel kontrol yöntemi	PLC akıllı entegre kontrol, 7 inç insan-makine dokunmatik arayüz operasyonu
Tahrik modu	Servo motor tahriki
Numune sıkıştırma yöntemi	Mekanik sıkıştırma, ayarlanabilir sıkıştırma noktası konumu
Yük ağırlığı	20N, 25N, 50N, 75N, 100N
Bükme sayısı	0~999999 önceden ayarlanabilir, varsayılan 20000 kez
Bükme açısı	0-360° keyfi olarak ayarlanabilir (varsayılan ±45°)
Yük gücü	Harici, iletkenler arasında 0-250V arasında ayarlanabilir voltaj ve AC0-400A arasında ayarlanabilir akım ile isteğe bağlı yük kabini
Bükme hızı	0-60 kez/dak, önceden ayarlanabilir

Detaylar

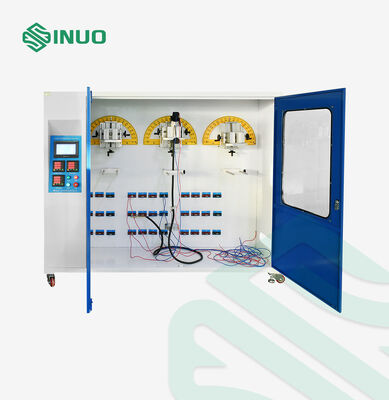

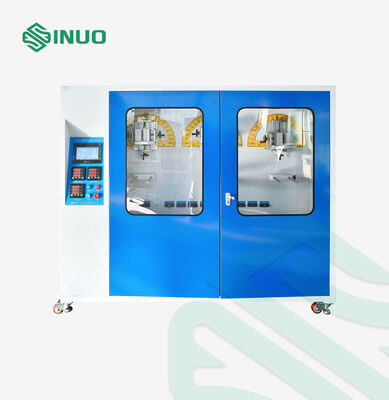

EV Şarj Bağlantısı Eğlenme Testi Şarj Arayüzü Mekanik Dayanıklılık Testi 0

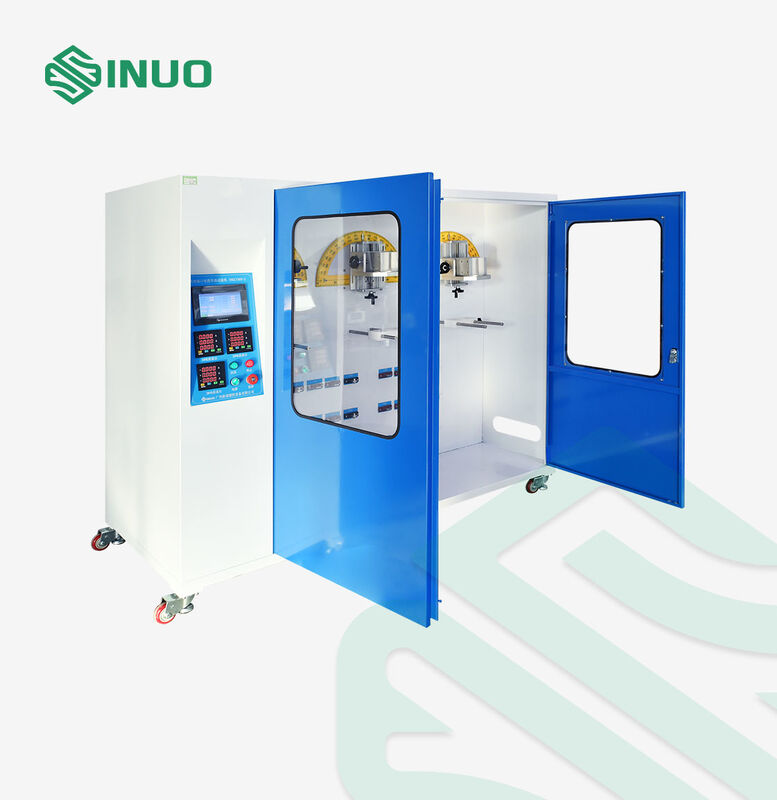

EV Şarj Bağlantısı Eğlenme Testi Şarj Arayüzü Mekanik Dayanıklılık Testi 1
