EV Bağlantısı Elektronik Kilit Dayanıklılığı Test Ekipmanı IEC 62196-1

Marka Adı:	Sinuo
Model Numarası:	SNQC1023A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Çekim kuvveti aralığı:

0–50 K

Güç Aralığının Kilidini Açma:

0–100 N

İş İstasyonu:

Tek istasyon

Çalışma Modu:

Manuel / Programlanabilir

Boyutlar (Mekanik Ünite):

1000 × 900 × 1400 mm

Boyutlar (Kontrol Ünitesi):

500 × 500 × 1400 mm

Aralık Zaman Ayarı:

0–200 sn (çözünürlük 1 sn)

Yük Akımı Aralığı:

1–200 mA ayarlanabilir

Ambalaj bilgileri:

Diğer

Yetenek temini:

1 takım/ay

Vurgulamak:

EV konektörlerinin dayanıklılık test ekipmanları

IEC 62196-1 Elektronik kilit testi

EV konektörü elektronik kilit testi

Ürün Tanımı

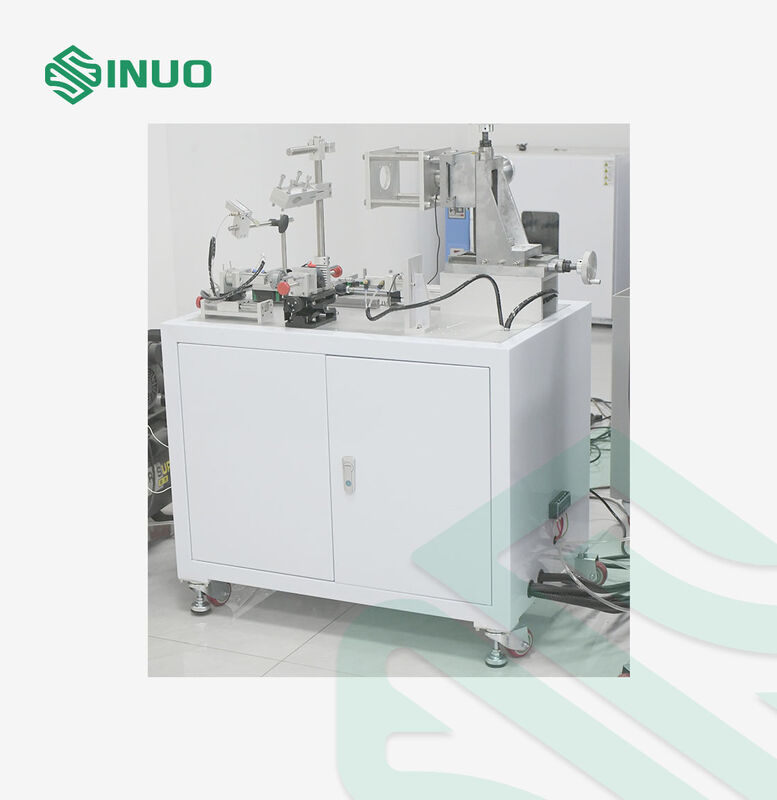

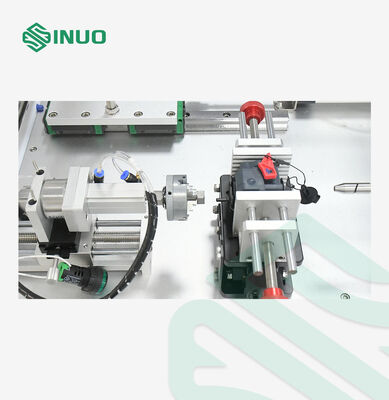

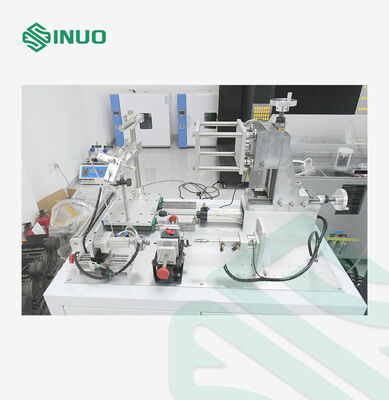

EV Konnektör Elektronik Kilit Dayanıklılık Test Ekipmanı IEC 62196-1

Uyumlu Standartlar ve Maddeler

IEC62196-1:2022'ye uygundur, vb.

Ekipmana Genel Bakış

EV şarj konnektörlerinizin güvenliğini ve güvenilirliğini, EV Şarj Tabancası Kilit Mekanizması Test Cihazımızla sağlayın. Tam kapsamlı performans ve dayanıklılık değerlendirmesi için tasarlanan bu cihaz, gerçek dünya koşullarını —mekanik stres, elektriksel yük, termal etki, acil durum kilidini açma ve aşırı döngüleri— simüle eder.

Yüksek hassasiyetli sensörler, Mitsubishi PLC akıllı kontrolü ve GB, AB ve ABD konnektörleri için evrensel fikstürler ile donatılmış olup, hızlı, doğru ve otomatik testler sunar. GB/T 20234.1-2023 ve IEC 62196-1:2022 ile tam uyumlu olan bu test cihazı, güvenilir performans verileri ve gelişmiş ürün güvenliği arayan Ar-Ge merkezleri, sertifikasyon laboratuvarları ve EV ekipmanı üreticileri için mükemmel bir çözümdür.

Teknik Parametreler

Elektronik kilitleme cihazı kuvvet uygular	Elektronik kilitleme cihazının kilitleme kolu mekanizması için bir kuvvet uygulama cihazı ile donatılmıştır, kuvvet uygulama cihazı kilitleme kolunun ucunu sıkıştırabilir ve eksenel itme veya gerilim uygulayabilir. Kuvvet ölçüm aralığının (0~50) N'yi karşılaması, gösterge hatasının ≤ ±0.5% F.S. olması, çözünürlüğün ≤ 0.1 N olması ve kuvvet uygulama hızının sabit bir kuvvet değerini koruyacak şekilde ayarlanabilmesi gerekmektedir. Kuvvet uygulama cihazı, gerilen parçanın yer değiştirmesini ve kilitleme kolunun konumunu ölçebilir ve yer değiştirme ölçüm aralığının (0~50) mm'yi karşılaması gerekir.
Güvenlik Koruması	Topraklama koruması, kısa devre koruması, aşırı yük koruması
Elektriksel kontrol yöntemi	Mitsubishi PLC akıllı entegre kontrol, 7 inç renkli insan-makine arayüzü operasyonu
Çalışma modu	Manuel veya programlanabilir çalışma
DC güç kaynağı	(30V/10A) DC, voltaj doğruluğu 0.5 sınıfından daha iyi, çözünürlük ≤0.1V
Test Fonksiyonu	Üst çubuk elektronik kilit test fonksiyonu ile donatılmıştır
Elektronik kilitleme cihazının kilidini açma	Elektronik kilitleme cihazının manuel olarak kilidini açma özelliğine sahiptir ve elektronik olarak kontrol edilen otomatik bir çalışma modu benimser. Elektronik kilitleme cihazının normal çalışma (ömür) gereksinimlerini karşılamak için programlama uygulanır. Kilidi açma kuvveti gereksinimi (0~100) N'dir, gösterge hatası ≤±0.5% F.S.'dir ve çözünürlük ≤0.1 N'dir.
Kelepçeler	a) Bağımsız elektronik kilitleme cihazları veya genel amaçlı fikstürler için gereksinimleri karşılar; b) Ulusal, Amerikan ve Avrupa standartlarına göre evrensel AC/DC şarj arayüzleri için gereksinimleri karşılar.
Kutupluluk dönüşümü	PLC programı otomatik olarak geçiş yapar ve elektronik kilit durumu geri bildirimini algıladıktan 1 saniye sonra geçiş yapar.
Fonksiyon	1-200mA ayarlanabilir yük akımı ve elektronik kilit açma/kilitleme sinyali hakkında geri bildirim sağlayan, sinyalin açık/kapalı durumunu ve sayısını kaydeden bir izleme cihazı ile donatılmıştır.
İş istasyonu	Tek iş istasyonu
Aralık süresi	Aralık süresi: (0~200) s aralığında keyfi olarak ayarlanabilir, çözünürlük ≤1s, işlemle işbirliği yapmak için 1-200mA ayarlanabilir yük akımı;
Arıza teşhisi	Dahili sinyal geri bildirim algılama, anormallik durumunda otomatik kapanma
Deneme sayısı	(0~99999) kez aralığında keyfi olarak ayarlanır.
Test Projesi	a) Elektronik kilitleme cihazının normal çalışması (ömür) testi b) Elektronik kilitleme cihazının manuel acil durum kilidini açma testi c) Elektronik kilitleme cihazının aşırı koşul döngüsü ömrü testi
