Elektronik Şarj Tabancası Kilitleme Cihazı için Kapsamlı Test Cihazı

Elektronik Şarj Tabancası Kilitleme Cihazı için Kapsamlı Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1023A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Güç Aralığının Kilidini Açma:

0–100 N

Çekim kuvveti aralığı:

0–50 K

Çalışma Modu:

Manuel / Programlanabilir

İş İstasyonu:

Tek istasyon

Boyutlar (Kontrol Ünitesi):

500 × 500 × 1400 mm

Boyutlar (Mekanik Ünite):

1000 × 900 × 1400 mm

Yük Akımı Aralığı:

1–200 mA ayarlanabilir

Aralık Zaman Ayarı:

0–200 sn (çözünürlük 1 sn)

Ambalaj bilgileri:

Diğer

Yetenek temini:

1 takım/ay

Vurgulamak:

EV şarj tabancası kilidi test cihazı

Elektronik kilit cihazı test cihazı

EV Bağlantısı Deneme Ekipmanı

Ürün Tanımı

EV Şarj Tabancası Elektronik Kilitleme Cihazı için Kapsamlı Test Cihazı

Uygunluk Gösterilen Standartlar ve Maddeler

IEC62196-1:2022, vb. ile uyumludur.

Ekipmana Genel Bakış

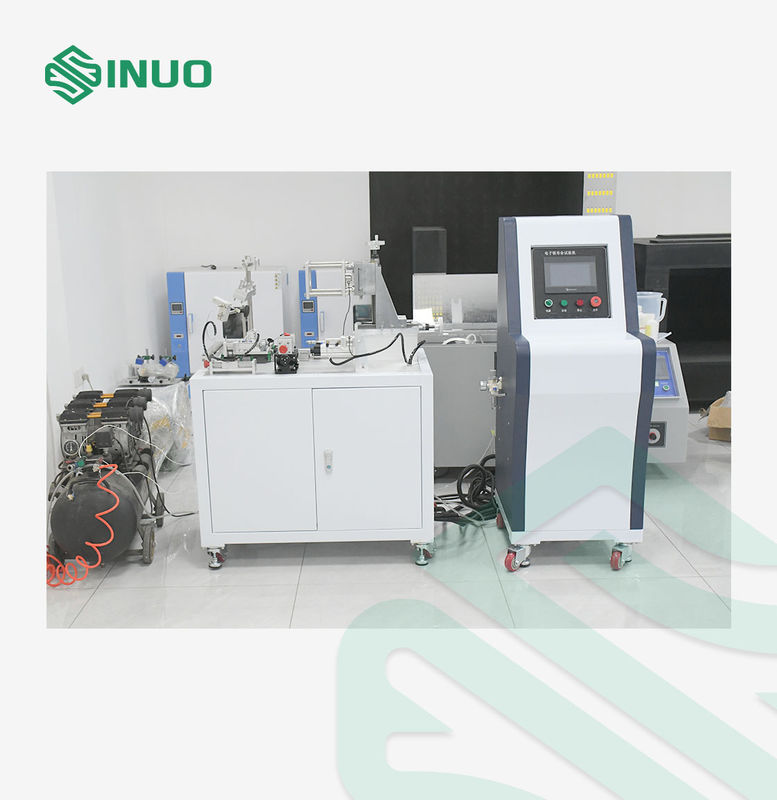

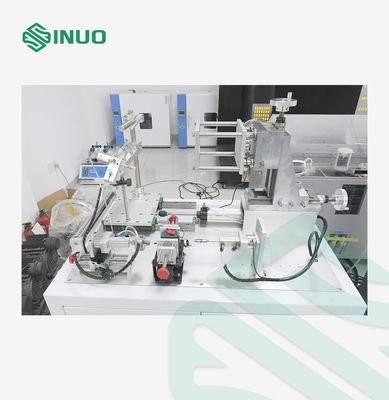

EV Şarj Tabancası Elektronik Kilitleme Cihazı Kapsamlı Test Cihazı, EV AC/DC şarj konektörlerinde kullanılan elektronik ve mekanik kilit mekanizmalarının tam kapsamlı performans ve dayanıklılık değerlendirmesi için özel olarak tasarlanmıştır.

Bu gelişmiş sistem, gerçek çalışma koşullarını (mekanik stres, elektriksel yük, termal etki, acil durum serbest bırakma ve aşırı döngü dahil) simüle ederek, şarj arayüzlerinin GB/T, IEC 62196-1 ve diğer küresel standartlara göre güvenliğini, güvenilirliğini ve uyumluluğunu sağlar.

Mitsubishi PLC akıllı kontrolü, yüksek hassasiyetli kuvvet sensörleri ve çoklu konektör tipleri (GB, AB, ABD) için esnek evrensel fikstürler ile donatılan test cihazı, Ar-Ge merkezleri, sertifikasyon laboratuvarları ve EV şarj ekipmanı üreticileri için istikrarlı, doğru ve otomatik test imkanı sunar.

Temel Özellikler

GB/T 20234.1-2023, IEC 62196-1:2022 ile tam uyumluluk

Normal çalışma, acil durum kilidini açma, aşırı koşul döngü testi simülasyonu

Yüksek hassasiyetli eksenel itme/çekme kuvveti uygulaması (0–50N / ≤±0.5%)

100N'ye kadar programlanabilir kilitleme açma kuvveti

Kilit/kilit açma geri bildirim sinyallerinin gerçek zamanlı izlenmesi

Dayanıklılık testi için 99999'a kadar döngü

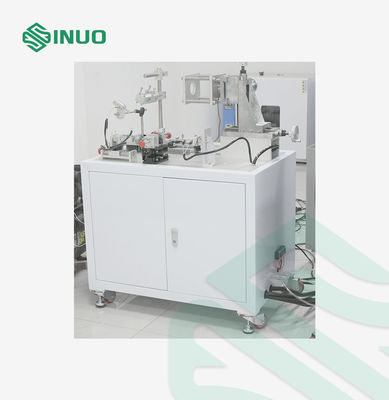

İklim odası testine uygun bağımsız mekanik modül

İstikrarlı, akıllı çalışma için Mitsubishi PLC + 7 inç HMI

Küresel AC/DC konektörlerle uyumlu evrensel fikstürler

Teknik Parametreler

Test Projesi	a) Elektronik kilitleme cihazının normal çalışma (ömür) testi b) Elektronik kilitleme cihazının manuel acil durum kilidini açma testi c) Elektronik kilitleme cihazının aşırı koşul döngü ömrü testi
İş İstasyonu	Tek iş istasyonu
Elektriksel kontrol yöntemi	Mitsubishi PLC akıllı entegre kontrol, 7 inç renkli insan-makine arayüzü operasyonu
Çalışma modu	Manuel veya programlanabilir çalışma
Kelepçeler	a) Bağımsız elektronik kilitleme cihazları veya genel amaçlı fikstürler için gereksinimleri karşılar; b) Ulusal, Amerikan ve Avrupa standartlarına göre evrensel AC/DC şarj arayüzleri için gereksinimleri karşılar.
Test Fonksiyonu	Üst çubuk elektronik kilit test fonksiyonu ile donatılmıştır
Elektronik kilitleme cihazının kilidini açma	Elektronik kilitleme cihazının manuel olarak kilidini açma özelliğine sahiptir ve elektronik olarak kontrol edilen otomatik bir çalışma modu benimser. Elektronik kilitleme cihazının normal çalışma (ömür) gereksinimlerini karşılamak için programlama uygulanır. Kilitleme açma kuvveti gereksinimi (0~100) N'dir, gösterge hatası ≤±0.5% F.S.'dir ve çözünürlük ≤0.1 N'dir.

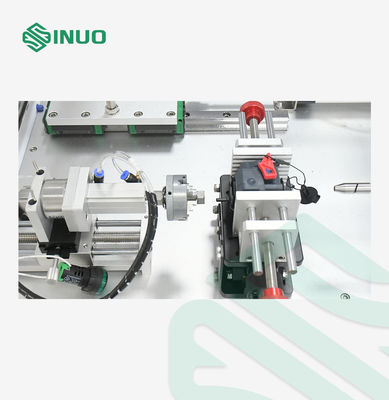

Elektronik kilitleme cihazı kuvvet uygular	Elektronik kilitleme cihazının kilitleme kolu mekanizması için bir kuvvet uygulama cihazı ile donatılmıştır, kuvvet uygulama cihazı kilitleme kolunun ucunu sıkıştırabilir ve eksenel itme veya gerilim uygulayabilir. Kuvvet ölçüm aralığının (0~50) N'yi karşılaması, gösterge hatasının ≤ ±0.5% F.S. olması, çözünürlüğün ≤ 0.1 N olması ve kuvvet uygulama oranının sabit bir kuvvet değerini korumak için ayarlanabilmesi gerekir. Kuvvet uygulama cihazı, gerilmeli parçanın yer değiştirmesini ve kilitleme kolunun konumunu ölçebilir ve yer değiştirme ölçüm aralığının (0~50) mm'yi karşılaması gerekir.
Kutupluluk dönüşümü	PLC programı otomatik olarak geçiş yapar ve elektronik kilit durumu geri bildirimini algıladıktan 1 saniye sonra geçiş yapar.
DC güç kaynağı	(30V/10A) DC, voltaj doğruluğu 0.5 sınıfından daha iyi, çözünürlük ≤0.1V
Aralık süresi	Aralık süresi: (0~200) s aralığında keyfi olarak ayarlanabilir, çözünürlük ≤1s, işlemle işbirliği yapmak için 1-200mA ayarlanabilir yük akımı;
Fonksiyon	1-200mA ayarlanabilir yük akımı ve elektronik kilit açma/kilitleme sinyali hakkında geri bildirim sağlayan, sinyalin açık/kapalı durumunu ve sayısını kaydeden bir izleme cihazı ile donatılmıştır.
Arıza teşhisi	Dahili sinyal geri bildirim algılama, anormallik durumunda otomatik kapanma
Deneme sayısı	(0~99999) aralığında keyfi olarak ayarlanır.
Güvenlik Koruması	Topraklama koruması, kısa devre koruması, aşırı yük koruması

Detaylar

Elektronik Şarj Tabancası Kilitleme Cihazı için Kapsamlı Test Cihazı 0
