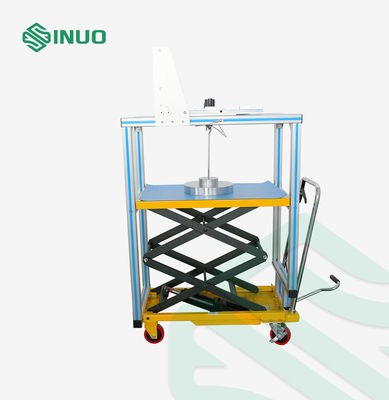

Elektrikli Araç Şarj Konnektörü Çekme Test Ekipmanı IEC 62196-1

Elektrikli Araç Şarj Konnektörü Çekme Test Ekipmanı IEC 62196-1

Marka Adı:	Sinuo
Model Numarası:	SNQC1013
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 set/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Rakamlar:

Şekil 13, şekil 14

Uygulanan Tablo:

Tablo 5

Uygulanan Hükümler:

Madde 14.1.5, 14.1.6

Uygulanan Standart:

IEC 62196-1

Çalışma yöntemi:

Manuel çalışma

Ağırlık Yapılandırması:

165-750N

Test Fişleri:

Özelleştirilmiş

test istasyonu:

Tek istasyon

Ambalaj bilgileri:

Kontrplak kılıfı

Yetenek temini:

30 set/ay

Vurgulamak:

EV şarj konnektörü test ekipmanı

IEC 62196-1 çekme test cihazı

elektrikli araç konnektörü test cihazı

Ürün Tanımı

Elektrikli Araç Şarj Bağlantısı Çıkartma Deneme Ekipmanı IEC 62196-1

Uygulanan Standartlar ve Koşullar

Bu test ekipmanları IEC 62196-1:2022 14. maddesine uygun.1.514.1.6, fig13, fig14.

Ekipman Özetleri

Test fişinin soket çıkışından ve kilitleme cihazından çıkarıldığında gerekli çekim kuvvetini kontrol etmek için kullanılır.

Teknik parametreler

Test fişinin, ilgili standart sayfalara göre, sertleştirilmiş çelikten ince öğütülmüş temasları olmalı ve yüzey kabalığı 0'dan fazla olmamalıdır.Aktif uzunlukları üzerinde 8 μm ve nominal mesafelerde, ±0,05 mm toleransla.

Diğer tipte fiş temaslarının fiş temaslarının boyutu veya temas yüzeyleri arasındaki mesafe, ilgili standart sayfalarda verilen minimum boyutlara uygun olmalıdır.,bir toleransla^+0,01₀mm

Test fişleri bu test cihazına dahil değildir, lütfen müşteri tarafından ayrı sipariş edilen test fişlerini aşağıdaki gibi kullanın:

- Hayır.	Standart	Şekil No.:	Adı	KTY
1	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD BİLGİ 2-I BİLGİ 1	Sınav fişi:32A,250 V AC VEHİLİ İÇİNİ	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İLB Şekil 1	Test fiş: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İld Şehife 1	Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-ILF Şehife 1	Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD BİLGİ 2-İlla 1 sayfa	Test fiş: 16 A, 250 V tek fazlı fiş 1 pilotla temas halinde	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD BİLGİ 2-İlla BİLGİ 3	Test aracının giriş noktası: 16A, 250V tek fazlı aracın giriş noktası 1 pilotla temas halinde
7	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllb Şehe 1	Test fişleri: 32 A, 250 V tek fazlı fiş 2 pilot bağlantısı ile	1
8	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllb Şehe 3	Test Aracının Girişi: 32A, 250V Tek Fazlı Aracın Girişi 2 Pilotlarla
9	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllc Şekil 1	Test fişleri: 63 A, 480 V Üç Fazlı fiş 2 pilot bağlantısı ile	1
10	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD ŞEHTE 2-İllc Şekil 3	Test aracının giriş noktası: 63 A, 480 V, 2 pilot bağlantısı olan üç fazlı araç giriş noktası
11	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD ŞEHTE 3-Ib Sayfa 1	Sınav aracının bağlantısı	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	Standart sayfalar Yapılandırma BB Araç Çiftlemesi 250 A 900 V DC STANDARD BİLGİ 3-Iia BİLGİ 1	Sınav aracının bağlantısı	1
13	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD BİLGİ 3-IIIa BİLGİ 2	Sınav aracının girişi	1
14	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD ŞEHTE 3-IVA Araç Giriş Modları 2, 3 ve 4 Şekil 2	Sınav aracının girişi	1
15	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD ŞEHTE 3-Ivb VEHİZİLERİN BÜYÜK MODELERİ'NİN İÇİNİŞİ ŞEHTE 1	Sınav aracının girişi	1
