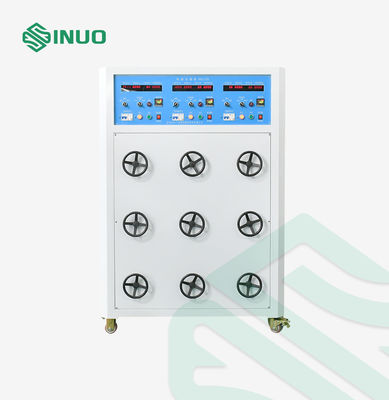

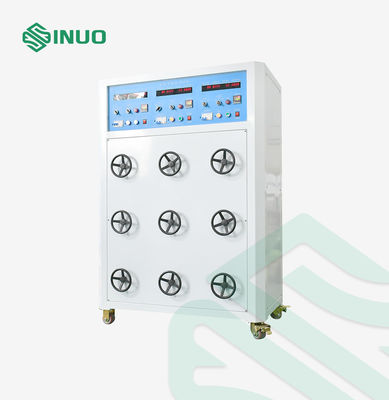

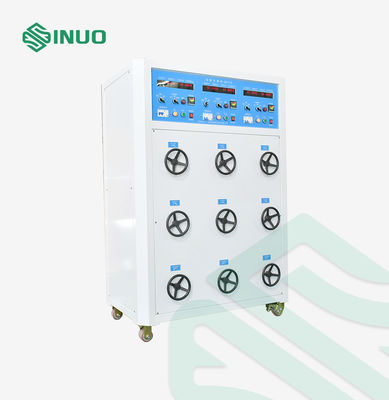

IEC 62196-1 EV Kırılma Kapasitesi Testleri için Yük Kabini 0-300V 30A

IEC 62196-1 EV Kırılma Kapasitesi Testleri için Yük Kabini 0-300V 30A

Marka Adı: Sinuo
Model Numarası: SN2117
Adedi: 1
Ödeme Şartları: T/T
Tedarik Yeteneği: Ayda 10 SET
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration Certificate (Cost Additional)
Çıkış Voltajı:
0 ¢ 300V
Çıktı Akımı:
0~30A
Güç faktörü:
0.3 ¢0.98
Çıktı Gücü:
0~10KW
test istasyonu:
3 istasyon
kapasitif yük:
70UF, 140UF, 7.3UF değiştirilebilir
Boyutları:
1000 × 800 × 1800 (mm) W × D × H
Ağırlık:
350kg
Ambalaj bilgileri:
İhracat paketi
Yetenek temini:
Ayda 10 SET
Vurgulamak:

IEC 62196-1 EV yük kabini

,

EV Bağlantısı Deneme Ekipmanı

,

kırılma kapasitesi test kabini

Ürün Tanımı




IEC 62196 Kırma Kapasitesi Testi için Elektrikli Araç Yük Kabini



Uygun Standartlar ve Maddeler




IEC 62196-1 Ed.4CDV 2020 madde 22.



Ürüne Genel Bakış




Kırma Kapasitesi Testi için Yük Kabini – IEC 62196-1:2020 Uyumlu

Bu yük kabini, IEC 62196-1:2020 Madde 22'ye tam olarak uygun olarak tasarlanmıştır ve fişler, prizler, anahtarlar, konektörler ve röleler gibi elektrikli bileşenler üzerindeki kırma kapasitesi testleri için idealdir. Tek fazlı güç çıkışı ve tek fazlı yük girişi özelliklerine sahiptir ve çok çeşitli çalışma koşullarını simüle etmek için dirençli, endüktif veya kapasitif yük konfigürasyonlarını destekler.

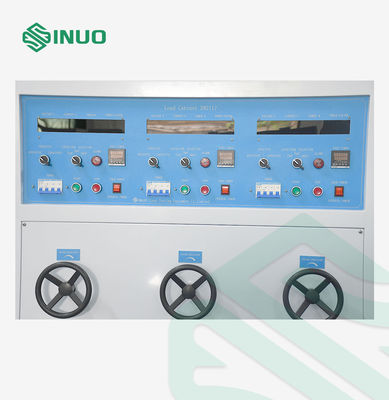

Dayanıklı demir plakalarından, toz kaplamalı bir yüzeyle üretilen kabin, uzun süreli güvenilirlik sağlar. Kolay hareket ve kararlı konumlandırma için dört adet kilitlenebilir tekerleğe sahiptir. Üst kontrol paneli, bir güç anahtarı, yük anahtarı, dijital voltmetre, ampermetre, güç ölçer, güç faktörü ölçer, çalışma süresi sayacı ve yük tipi seçiciler içeren sezgisel bir düzene sahiptir. Operatörler, yük modları arasında kolayca seçim yapabilir ve özel anahtarlar aracılığıyla kapasitansı ince ayarlayabilir.

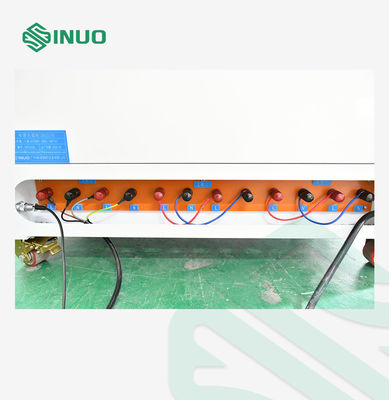

Dahili olarak, kabin, yüksek verimli bir cebri hava soğutma mekanizması tarafından desteklenen kapsamlı bir direnç–indüktör–kapasitör (RLC) yük sistemi entegre eder. Kontrol devre kartları ve çıkış kablolama terminalleri dahil olmak üzere tüm bileşenler, güvenli ve verimli çalışma için düzenli bir şekilde düzenlenmiştir.

Bu çok yönlü ve sağlam test çözümü, hassas ve güvenilir yük simülasyonu gerektiren laboratuvarlar, Ar-Ge merkezleri ve kalite kontrol ortamları için uygundur. Talep üzerine özelleştirme mevcuttur.



Teknik Parametreler




Güç Kaynağı

Üç fazlı dört telli AC380 ± %10 / 50Hz.

Not: Nötr tel olmalıdır.

Test İstasyonu 3 istasyon, bağımsız çıkış
Elektriksel Kontrol Yöntemi Düğme kontrolü
Çıkış Gerilimi 0~300V, doğruluk ±%0,5, dijital ekran
Çıkış Akımı 0~30A, doğruluk ±%0,5, dijital ekran
Güç Faktörü 0,3~0,98, doğruluk ±%0,5, dijital ekran
Çıkış Gücü 0~10KW, doğruluk ±%0,5, dijital ekran
Yük Tipi Dirençli, endüktif, kapasitif üçü bir arada, değiştirilebilir
Kapasitif Yük 70uf, 140uf,7.3uf değiştirilebilir
Yük Çıkışı Her yük çıkışı için isteğe bağlı ve ayrı yük çıkışı
Test Sayısı 0~999999 kez, önceden ayarlanabilir
Yük Güç Kaynağı Kapasitesi 3*10KVA
Aşırı Çalışma Alarmı Çıkış akımının üst sınırı 30A'dır, 32A'yı aşarsa otomatik olarak kesilir
Boyutlar ve Ağırlık Yaklaşık:1000×800×1800 (mm) G×D×Y, 350kg
