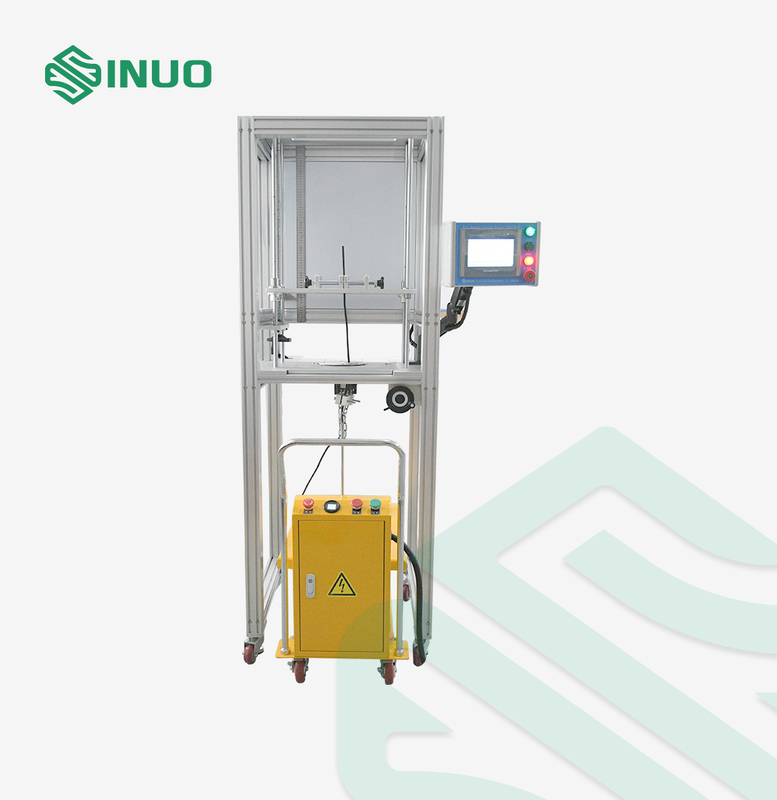

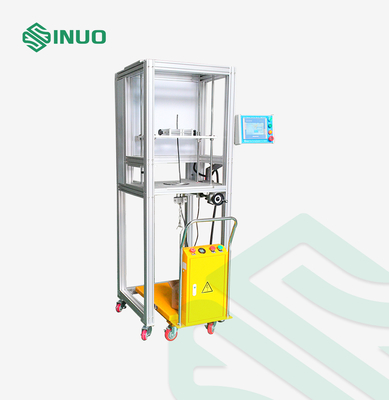

Elektrikli bağlantılar için terminal mekanik stres test cihazı

Elektrikli bağlantılar için terminal mekanik stres test cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1012B
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Sets Per Month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

Calibration Certificate (Cost Additional)

Height adjustment range:

250~800mm

Height adjustment method:

Manual adjustment

Rotation speed:

5~15 rpm

Rotation diameter:

ø76mm

Test station:

Single station

Drive method:

Servo drive

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Vurgulamak:

Terminal Mekanik Gerilim Test Cihazı

Elektrik Konnektörleri Mekanik Gerilim Test Cihazı

Ürün Tanımı

Kablo Hasar Test Cihazı Terminal Mekanik Stres Test Cihazı Elektrik Konnektörleri için

Uygun Standartlar ve Maddeler

Bu test cihazı UL486A-B madde 9.3.2.1, madde 9.3.2.3, madde 9.3.2.4 ve tablo 26 ve şekil 6, IEC60947-1, vb. standartlara uygundur.

Ürüne Genel Bakış

Numuneler ve kısıtlamalar: Vidalı terminaller, threadsiz terminaller ve konnektörler.

Test amacı: Vidalı terminallerin ve threadsiz terminallerin normal kullanım sırasında meydana gelen mekanik streslere dayanıp dayanamayacağını incelemek. Esas olarak, dişli sıkıştırma terminal bloğunun tasarımının ve yapısının, kabloyu sıkıştırırken kabloya aşırı zarar vermeme gereksinimlerini karşılayıp karşılamadığını değerlendirmek için kullanılır.

Test prensibi: Kılavuz raylı vida yapısının kullanılması. Test sayısı kullanımdan önce önceden ayarlanabilir. Ayarlanan değere ulaşıldığında, makine otomatik olarak duracak ve bir alarm sinyali verecektir.

Teknik Parametreler

Kontrol ve Çalıştırma	PLC kontrolü, dokunmatik ekran kullanımı
Test istasyonu	Tek istasyon
Tahrik	Servo tahrik

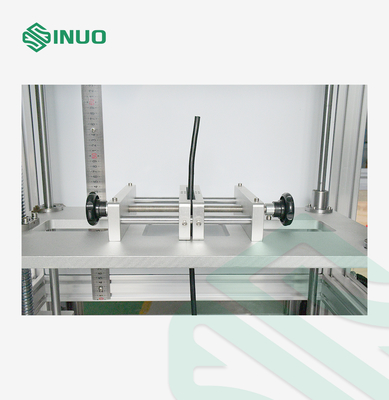

Fikstür	1. Merkezleme kilitleme fikstürü, sırasıyla 607090mm uzunluk, genişlik ve yüksekliğe sahip terminal bloklarının gereksinimlerini karşılar. Fikstür, hızlı değiştirme özelliklerine sahiptir. 2. Ek montaj plakası ile donatılmıştır, boyut 300mm*250mm, merkezleme kilitleme kelepçesi ile değiştirilebilir. 3. Montaj plakası ile dönme merkezi arasındaki maksimum mesafe 120mm'dir, ayarlanabilir
Dönme hızı	5~15 rpm, dokunmatik ekranda önceden ayarlanabilir, (UL486A-B 9 rpm gerektirir)

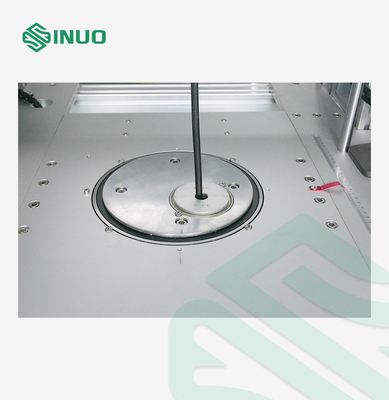

Dönme çapı	Çift delikli döner disk kullanma, çap ø76mm
Test sayısı/zamanı	1. 0-999999, önceden ayarlanmış test sayısına ulaşıldığında otomatik olarak duracaktır. 2. Test süresi, farklı standart gereksinimlerine göre 0-9999 dakika olarak değiştirilebilir ve önceden ayarlanabilir. Önceden ayarlanmış test süresine ulaşıldığında otomatik olarak duracaktır.
Yük ağırlığı	Bir dizi ağırlık 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.6, 18.2, 22.7, 25, 27.2, 34.1, 36.3, 40.9, 45.4, 49.9, 54.5, 70.4, 81.7, 93.1, 109 değerlerini sağlayabilir. Birim: Kg, ağırlık kancası toplam ağırlığa dahildir
Yükseklik ayar aralığı	250~800mm, ayarlanabilir, ölçek göstergesi ile
Yükseklik ayar yöntemi	Manuel ayar
Burç çapı	UL486A-B Konfigürasyonu: 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm
Numune spesifikasyonu seçimi (ekli tabloya bakınız)	UL486A-B Tablo 26
Ağırlık kaldırma mekanizması	Elektrikli kaldırma mekanizması ile donatılmış, düşmeyi önlemek için büyük boyutlu ağırlık tepsisi
Güç kaynağı	Tek faz 120V, 50Hz
