EV Şarj Konnektörü Esneklik Test Ekipmanı Dayanıklılık Test Cihazı IEC 62196

EV Şarj Konnektörü Esneklik Test Ekipmanı Dayanıklılık Test Cihazı IEC 62196

Marka Adı:	Sinuo
Model Numarası:	SNQC1009
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Sets Per Month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

Calibration Certificate (Cost Additional)

Test station:

Single station

Equipment weight:

150kg

Bending rate:

0-60 times/min

Bending angle:

0-360° adjustable

Equipment dimensions:

W1000*D800*H1600mm

Drive mode:

Servo motor drive

Power supply:

AC220V±10%/50-60Hz

Load weight:

20N,25N,50N,75N,100N,140N

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Vurgulamak:

EV Şarj Konnektörü Dayanıklılık Test Cihazı

EV Şarj Konnektörü Esneklik Test Cihazı

Ürün Tanımı

EV Şarj Konnektörü Esneklik Test Ekipmanı Dayanıklılık Test Cihazı IEC 62196

Uyumlu Standartlar ve Maddeler

IEC62196-1:2014 madde 7.11 ve madde 7.15, IEC60309-1:2012 madde 24.4'e uygundur.

Ürüne Genel Bakış

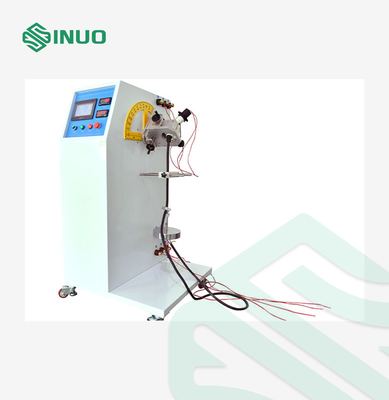

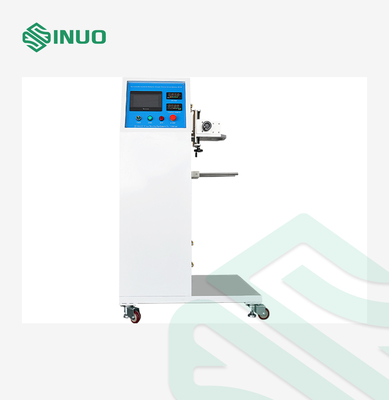

EV Fişi Esneklik Test Makinesi, elektrikli araç şarj konnektörleri, endüstriyel fişler, prizler ve kuplörlerin mekanik dayanımını değerlendirmek için özel olarak tasarlanmıştır. Gerçek dünya kullanımında tekrarlanan bükülmeye maruz kalan kritik bir alan olan kablo giriş noktasındaki esneme performansını test etmeye odaklanır.

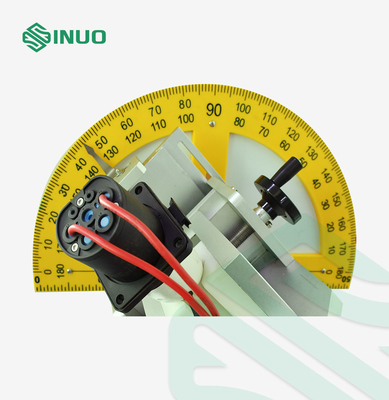

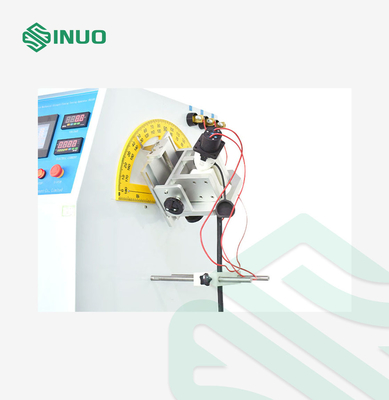

Bu yüksek hassasiyetli cihaz, IEC standartlarına göre çalışır ve test numunesini sağa ve sola salınan bir döner tabla sürmek için bir servo motor kullanır. Önceden ayarlanmış sayıda esneme döngüsüne ulaşıldığında, sistem otomatik olarak durur ve testin tamamlandığını sinyal verir. Akıllı servo kontrol, doğru, tekrarlanabilir salınım açıları ve minimum yanal yer değiştirme sağlayarak test güvenilirliğini korur.

Büyük boyutlu numuneler, gerçek uygulama gerilimlerini simüle etmek için salınım ekseni kablo giriş noktasıyla tam olarak hizalanmış dayanıklı alüminyum plakalara güvenli bir şekilde monte edilebilir. Bu, gereksiz gerilimi azaltır ve daha otantik bir mekanik simülasyon sağlar.

Ağır hizmet tipi test ortamlarını desteklemek için üretilen makine, AC220V±%10 / 50–60Hz güç girişiyle çalışır ve 3KW güç derecesiyle istikrarlı bir çalışma sağlar. Ar-Ge laboratuvarları, uygunluk testleri ve EV konnektörleri ve endüstriyel sınıf güç bileşenlerinin kalite güvencesi için idealdir.

Teknik Parametreler

Ekipman boyutları		Yaklaşık: G1000D800Y1600mm
Ekipman ağırlığı		150kg
Test kararı		Akımın iletip iletmediği sinyaline göre karar verilir
Elektrik kontrol yöntemi		PLC akıllı entegre kontrol, 7 inç insan-makine dokunmatik arayüz işlemi
Sürüş modu		Servo motor tahriki
Yük ağırlığı		20N,25N,50N,75N,100N,140N
Bükülme açısı		0-360° ayarlanabilir (varsayılan ±45°)
Bükülme sıklığı	0~999999 önceden ayarlanabilir, varsayılan 20000 kez
Bükülme hızı	0-60 kez/dak, önceden ayarlanabilir
Yük güç kaynağı	Harici bağlantı, iletkenler arasında 0-250V arasında ayarlanabilir voltaj ve AC 0-400A ayarlanabilir akım ile isteğe bağlı yük kabini
Numune sıkıştırma yöntemi	Mekanik sıkıştırma, ayarlanabilir sıkıştırma noktası konumu

Detaylar

EV Şarj Konnektörü Esneklik Test Ekipmanı Dayanıklılık Test Cihazı IEC 62196 0
