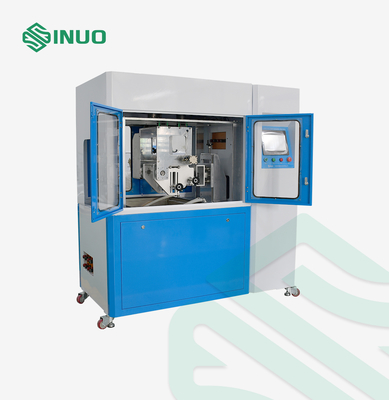

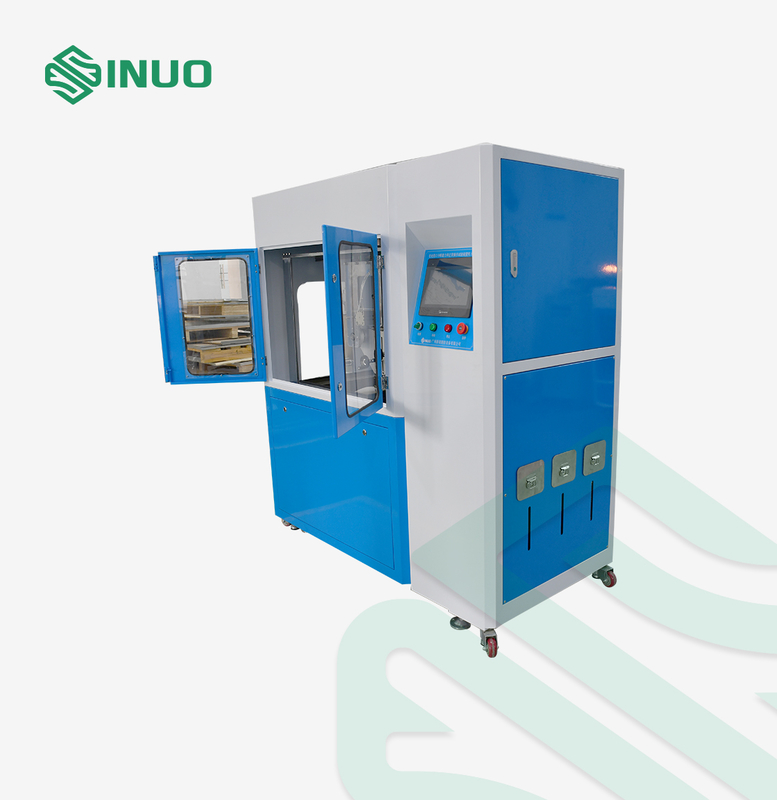

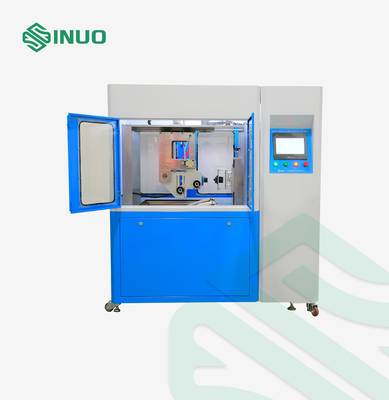

EV Şarj Arayüzü Deneme Ekipmanı Mekanik Dayanıklılık Deneme Makinesi

EV Şarj Arayüzü Deneme Ekipmanı Mekanik Dayanıklılık Deneme Makinesi

Marka Adı:	Sinuo
Model Numarası:	SNQC1005
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Örnek aralığı:

AC/DC EV şarj konektörleri, endüstriyel fişler ve soketler

Sürüş Yöntemi:

Servo Motor + Elektrikli Döner Hareket + Yardımcı Pnömatik Silindir

Kontrol Sistemi:

PLC + 7" HMI dokunmatik ekran

Hareket Türü:

El veya programlanabilir otomatik işletim

Test sıklığı:

0-10 döngü/dk (ayarlanabilir)

test vuruşu:

0-150mm, çözünürlük: 0.01mm

Hız testi:

0-900mm/s, dokunmatik ekran yoluyla ayarlanabilir

Kuvvet sensörü aralığı:

0-500N

Ambalaj bilgileri:

Diğerleri

Yetenek temini:

1 takım/ay

Vurgulamak:

EV Şarj Arayüzü Deneme Ekipmanı

Mekanik Dayanıklılık Deneme Makinesi

Güçlü EV Şarj Arayüzü Deneme Ekipmanı

Ürün Tanımı

EV Şarj Arayüzü Test Ekipmanı Mekanik Dayanıklılık Test Makinesi

Uygunluk Sağlanan Standartlar ve Maddeler

Bu test ekipmanı IEC 62196-1:2022, vb. standartlarının gereksinimlerini karşılamaktadır.

Ekipmana Genel Bakış

Bu gelişmiş test sistemi, elektrikli araç şarj arayüzlerinin ve endüstriyel fiş/soketlerin mekanik, termal ve elektriksel dayanıklılığını gerçek dünya operasyonel stresi altında değerlendirmek üzere tasarlanmıştır. En son GB/T ve IEC standartlarına tam uyumlu olarak tasarlanan bu sistem, kesme kapasitesi testleri, normal çalışma (ömür döngüsü) testleri ve mekanik kilitleme fonksiyonu testleri gerçekleştirir.

Servo tahrikli bir çalıştırma sistemi, PLC akıllı kontrolü ve ayarlanabilir 3 eksenli fikstürlerle donatılmış bu makine, otomatik takma/çıkarma hareketi, programlanabilir test döngüleri, kuvvet izleme ve çevresel kirlilik testlerini (asit yağmuru, tuzlu su, bulanık su) destekler. EV ve endüstriyel güç konektörü endüstrilerindeki Ar-Ge, kalite kontrol ve sertifikasyon laboratuvarları için ideal bir çözümdür.

Teknik Parametreler

Öğe	Özellik
Ürün Adı	Şarj Arayüzü Kesme Kapasitesi ve Normal Çalışma Test Ekipmanı
Uygunluk Sağlanan Standartlar	GB/T 20234.1 & 4-2023, GB/T 11918.1-2014, IEC 62196-1:2022
Test Öğeleri	a) Mekanik Kilitleme Dayanıklılığıb) Kesme Kapasitesic) Normal Çalışma
Numune Aralığı	AC/DC EV şarj konektörleri, endüstriyel fişler ve soketler
Sürüş Yöntemi	Servo motor + elektrikli döner hareket + yardımcı pnömatik silindir
Kontrol Sistemi	Mitsubishi PLC + 7" HMI dokunmatik ekran
Hareket Tipi	Manuel veya programlanabilir otomatik çalışma
Test Frekansı	0–10 döngü/dak (ayarlanabilir)
Test Strok	0–150mm, çözünürlük: 0.01mm
Test Hızı	0–900mm/s, dokunmatik ekran üzerinden ayarlanabilir
Kuvvet Sensörü Aralığı	0–500N, doğruluk ≤±0.5% F.S., çözünürlük ≤0.1N
Kilitleme Mekanizması Testi	Gerçek dünya kilitleme/kilidi açma işlemini simüle eder (0–999999 döngü önceden ayarlanabilir)
Çekme Kuvveti Aralığı	0–200N, ayarlanabilir, doğruluk: 0.1N, tutma süresi: 60s
Yük Bağlantısı	Harici yük bağlantısı desteklenir
Kirlilik Testi	Asit yağmuru, tuzlu su ve bulanık suya maruz kalma için dahili tanklar
Islatma Parametreleri	Programlanabilir: ıslatma sayısı, süresi, kuruma süresi ve döngüler
Döndürme Özelliği	Islatma testleri için otomatik 90° çevirme
Test Süresi	0–999999 döngü önceden ayarlanabilir
Kesme Kapasitesi Temas Süresi	0.5–999.9s (önceden ayarlanabilir, standart 2–4s gerektirir)

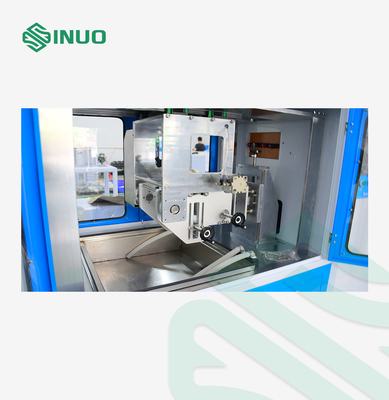

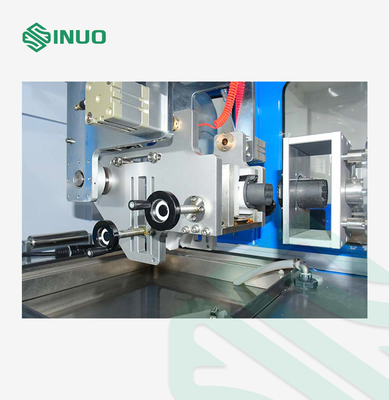

Fikstür Tasarımı	3 eksenli ayarlanabilir fikstür, GB/US/EU konektörleri ile uyumlu
Algılama Fonksiyonu	Arıza alarmı ve kaydı ile yük kesme algılama
Güvenlik Koruması	Topraklama, kısa devre, aşırı yük, acil durdurma
Güç Kaynağı (Ana Ünite)	AC220V ±10%, 50–60Hz, 2kW
Boyutlar	Yaklaşık G1000 × D750 × Y1200 mm
Ağırlık	Yaklaşık 150 kg

Detaylar

EV Şarj Arayüzü Deneme Ekipmanı Mekanik Dayanıklılık Deneme Makinesi 0
