EV şarj bağlantısı yuvarlanma testi makinesi EV şarj bağlantısı mekanik dayanıklılık testi

EV Şarj Konnektörü Yuvarlanma Test Makinesi EV Şarj Portu Mekanik Dayanım Testi

Uygun Standartlar ve Maddeler

IEC62196-1:2022'ye Uygundur,IEC62752:2016

Ekipmana Genel Bakış

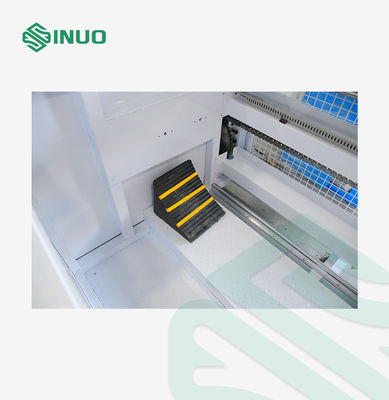

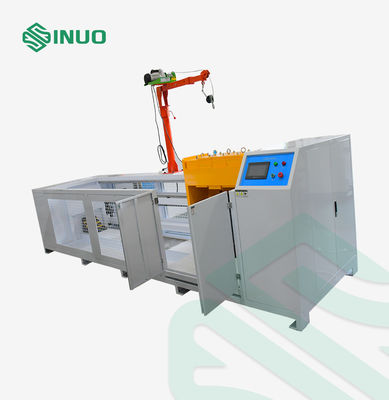

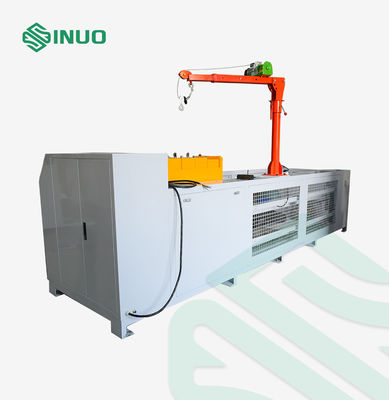

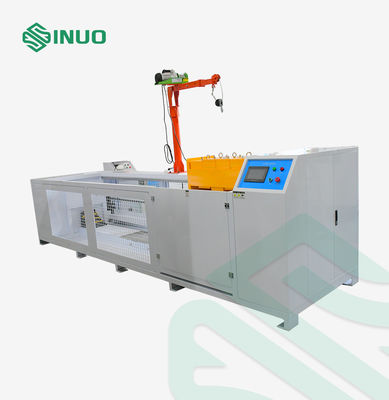

Ekipman, soğuk haddelenmiş çelik levha koruyucu kutu yapısı tasarımını benimser. Kutunun yüzeyi boyalıdır. Kutunun alt kısmı simüle edilmiş çimento zemin ile kaplıdır. Yuvarlanma mekanizması, araba lastiğinin nesne üzerinde yuvarlanmasını simüle edebilir ve serbestçe yukarı ve aşağı kayabilir. Şarj yığını fişi aynı basınca dayanır. Tahrik cihazı, ileri ve geri yuvarlanma eylemini gerçekleştirmek için yuvarlanma mekanizmasını çalıştırır. Ana bileşenler paslanmaz çelik ve alüminyumdan yapılmıştır. (Lastiğin numuneyi normal yuvarlanma koşullarında yuvarladığından emin olun). Ana özellikleri şunlardır:

1. Bu ekipmanın şasisi, test sürecinin güvenliğini sağlamak için koruyucu bir kapak ile işlenmiştir; kutunun alt kısmı, genleşme vidaları ile zemine sabitlenmiştir. Ağır hizmet tipi kayar raylar, silindir grubu kayar ve güç, yuvarlanma testini teşvik etmek için ana mili döndürmek üzere bir türbin redüktörü ile birleştirilmiş yüksek güçlü bir motordur. Numune sabitleme kayar cihazı, standart gereksinimleri karşılamak için işlevsel bir kutu montaj fikstürü ile donatılmıştır.

2. Yuvarlanma basıncı ayarlama cihazı, ayarlanabilir bir yapı olarak tasarlanmıştır. Numunenin taşıdığı lastik, üst ve alt kayar çerçeveler ve karşı ağırlıklar, testin ağırlığıdır.

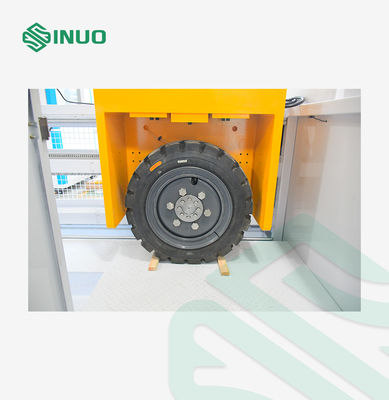

3. Ekipman, lastik ön ve arka tahrik çalışma modunu benimser (test yuvarlanma yönü, lastiği ileri ve geri döndürmek için motor tarafından tahrik edilir), numuneyi sabit tutarak, araba lastiğinin gidip gelmesini en gerçekçi şekilde simüle edebilir ve numunenin yuvarlanmasını etkili bir şekilde simüle edebilir.

4. Kontrol sistemi bağımsız bir mekanizmadır. Ana ünite PLC kontrolüne ve dokunmatik ekran çalışmasına sahiptir. Alt kısım, kolay sabitleme ve bağlantı için sabit montaj delikleri ve bağlantı teli portları ile donatılmıştır.

hareketli.
