IEC 61851 Kablo demirleme çekim gücü ve tork test cihazı

IEC 61851 Kablo demirleme çekim gücü ve tork test cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Boyutları:

W1600*D600*H1450mm

Ağırlık:

180kg

Sürüş modu:

Elektrikli

Tork tekerleği:

R100mm(Ф200mm) ±0,5mm

Çekme frekansı:

1 kez/s

Çekme Çevrimleri:

1-999999 döngü

Tork uygulama süresi:

0-99H59M59S

Kontrol çalışma modu:

PLC ve dokunmatik ekran

Ambalaj bilgileri:

Diğerleri

Yetenek temini:

1 takım/ay

Vurgulamak:

Kablo demirleme çekme kuvveti test cihazı

Çekim gücü ve tork test cihazı

IEC 61851 EV Bağlantısı Deneme Ekipmanı

Ürün Tanımı

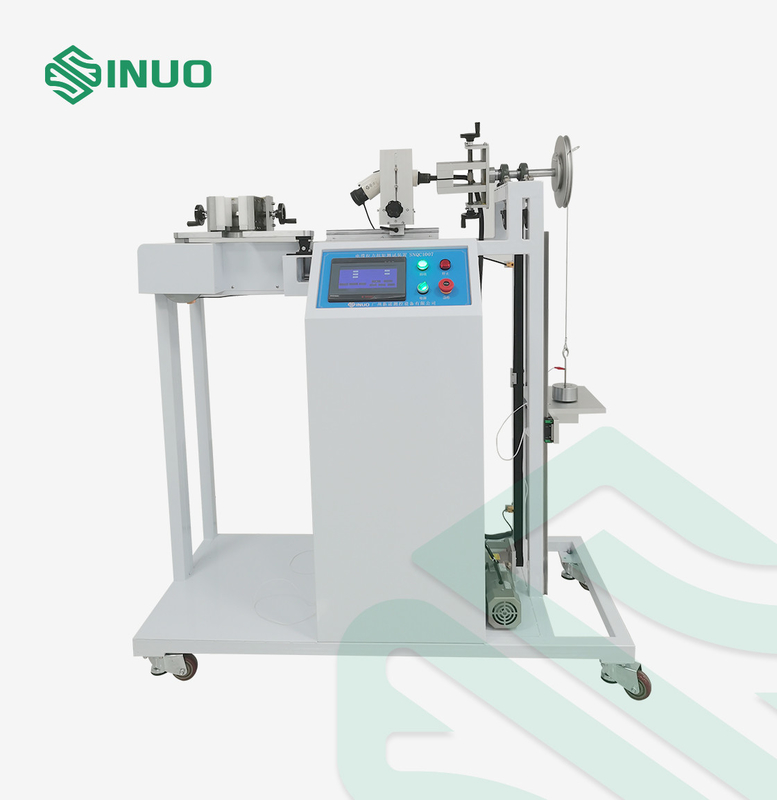

IEC 61851 Kablo demirleme çekim gücü ve tork test cihazı

Uygulanan Standartlar ve Koşullar

IEC 61851-1:2017 maddesine göre tasarlanmış ve üretilmiştir.6.

Ekipman Özetleri

Örnekler ve kısıtlamalar: Elektrikli araç şarj istasyonu.

Test Amacı: Elektrikli araç şarj istasyonu bağlantı kablosu aksesuarlarının belirtilen gerilimi ve tork'a dayanma yeteneğini test etmek için kullanılır.

Test İlke: Çekici kuvvet, eksantrik bir tekerlek mekanizmasını veya vida mekanizmasını çalıştırmak için bir motor kullanarak gerçekleştirilir.Motor hızı, çekici kuvvetin her seferinde doğru bir şekilde uygulandığını sağlamak için ayarlanabilirDöner, bir motor, bir tepsil, bir ağırlık ve bir zaman rölesi kullanılarak gerçekleştirilir.

Yapı ve özellikleri:Ağırlık, gerilimi uygulamak için kullanılır ve ağırlık ve tork kolu tork gerçekleştirir. PLC, gerilim sayısını ve tork test süresini kontrol etmek için kullanılır.Test sayısına veya test süresine ulaştığındaTestten sonra, şarj tabancasının bağlantı kablosunun en fazla izin verilen yer değiştirmesi standart gereksinim değerini geçmemelidir.

Kullanım ortamı:

Güç kaynağı: AC220V±10%/50-60Hz, 1KW; çalışma sıcaklığı 0-40°C, nem oranı 30%-90%;

Boyutlar: yaklaşık W1600*D600*H1450mm; ağırlık: yaklaşık 180kg

Teknik parametreler

Test içeriği	Elektrikli şarj istasyonunun elektrik fişinin ve/veya araç fişinin kablosunun gerilme testi ve tork testi
Ekipman yapısı şeması	Referans Şeması
Kontrol işleme modu	Otomatik PLC kontrolü, dokunmatik ekran çalışması
Sürüş modu	Elektrikli
Çek, uygula.	160N, 200N, 240N, 250N, 500N özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir.
Döngü uygulanır	0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir
Döner tekerleği	R100mm(Ф200mm) ±0,5mm
Çekim sıklığı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir.
Çekim döngüleri	1-999999 döngüler, önceden ayarlanabilir, varsayılan 100±1 döngüdür
Döner uygulama süresi	0-99H59M59S, önceden ayarlanabilir.
Güç arızası koruması	Elektrikten çıkartılmış veri depolama belleği fonksiyonu ile
Dökme	Evrensel sıkıştırıcı, bir set
Ağırlık eşleştirme seçimi tablosu

Ayrıntılar

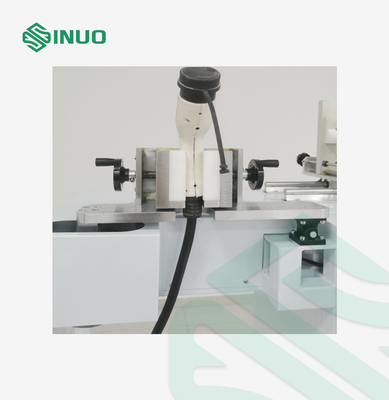

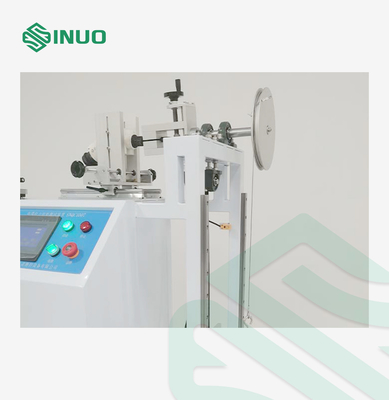

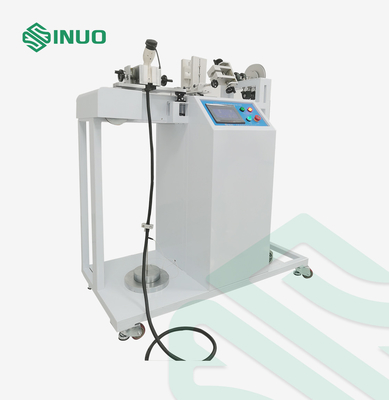

IEC 61851 Kablo demirleme çekim gücü ve tork test cihazı 2
