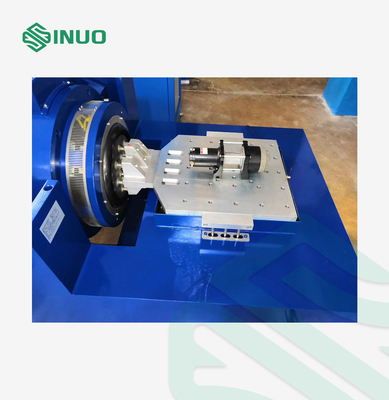

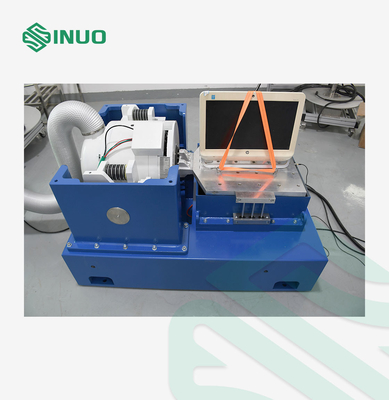

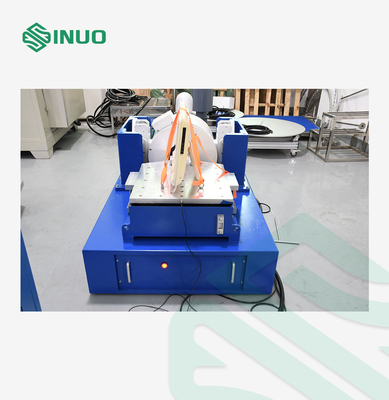

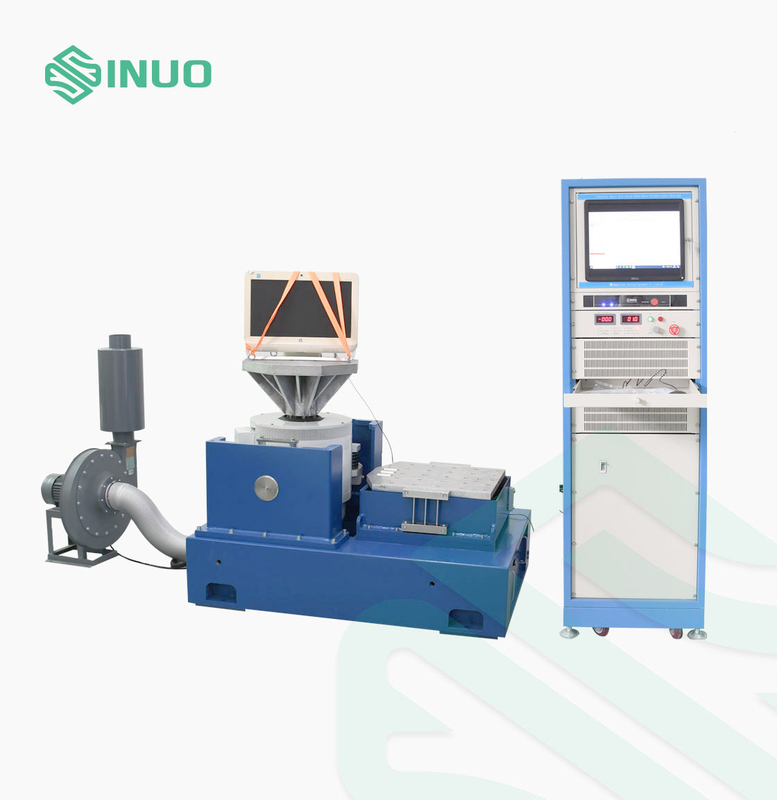

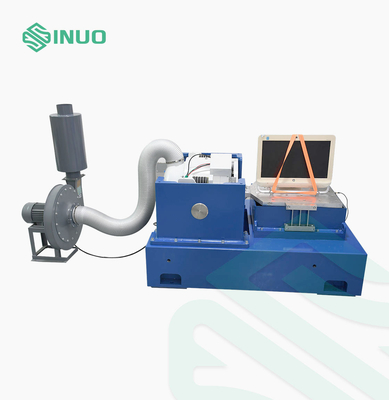

UN 38.3 Sinüs Şok Kontrol titreşim 51mm Test Sistemi 5 ¢ 3500Hz

UN 38.3 Sinüs Şok Kontrol titreşim 51mm Test Sistemi 5 ¢ 3500Hz

Marka Adı:	Sinuo
Model Numarası:	SN553
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 SET

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Titreme İzolasyon Frekansı:

3Hz

Masaüstü vida:

17*M8

Sürekli yer değiştirme:

51mm

Manyetik akı kaçağı:

< 1 MT

Frekans aralığı:

5 ̊3500Hz

sinüs kuvveti:

600kgf (6000N)

rastgele kuvvet:

600kgf (6000N)

Darbe kuvveti:

1200kgf (12000N)

Ambalaj bilgileri:

İhracat paketi

Yetenek temini:

Ayda 10 SET

Vurgulamak:

51mm titreşim testi sistemi

3500Hz titreşim testi sistemi

IEC60335-2-24 titreşim test sistemi

Ürün Tanımı

UN 38.3 Sinüs Şok Kontrol titreşim 51mm Test Sistemi 5 ¢ 3500Hz

Uygulanan Standartlar ve Koşullar

Bu titreşim sistemi UN 38.3 Bölüm 4.3 T testi ile gereklidir.3, IEC 62133-1:2017 Bölüm 7.2.2, IEC 62133-2:2017 Bölüm 7.3.8.1, vb.

Ürün Genel Görünümü

Titreme testi, gerçek bir ortamda nasıl tepki vereceğini görmek için bir bileşeni veya cihazı heyecanlandırma veya şok etme eylemidir.endüstriyel ürünlerden, örneğin devre kartlarından, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri.

Teknik parametreler

Vİbrasyon jeneratörü	DC-600	DC-2000
Sinüs kuvveti	600kgf (6000N)	2000kgf (20000N)
Rastgele kuvvet	600kgf (6000N)	2000kgf (20000N)
Çarpışma gücü	1200kgf (12000N)	4000kgf (40000N)
Frekans aralığı	5 ̊3500Hz	5 ̊3500Hz
Sürekli Yerinden Kaldırılma	51 mm	51 mm
Titreme İzolasyon Frekansı	3Hz	2.5Hz
Birinci Seviye Rezonans Frekansı	3300±5%Hz	2600±5%Hz
Masaüstü vida	17*M8	17*M10
Manyetik akış sızıntısı	< 1 MT	< 1 MT
Maksimum Hız	2m/s	2m/s
Maksimum Hızlanma	750m/s²(75 g)	980m/s²(100g)
Hareketli parçaların eşdeğer kütlesi	8kg	20 kg
Dinamik bobin çapı	Φ230mm	Φ280mm
Maks. Yükleme	300 kilo.	300 kilo.
Ağırlık	590 kg	2695 kg
Güç Güçlendirici	(KA-5)	KA-21
Güçlendirici çıkışı	5KVA	21KVA
İsimlendirilmiş Çıkış Voltajı	120Vrms	120Vrms
Sinyal gürültü oranı	> 65dB	> 65dB
Güç Güçlendirici Verimlilik	>95%	>95%
Sistem Koruması	Sıcaklık koruması, aşırı hareket koruması, aşırı gerilim koruması, aşırı akım koruması, düşük gerilim koruması, dış koruma, mantıksal arıza koruması	Sıcaklık koruması, aşırı hareket koruması, aşırı gerilim koruması, aşırı akım koruması, düşük gerilim koruması, dış koruma, mantıksal arıza koruması
Boyutları	1800900800 mm	1800900800 mm
Ağırlık	240 kg	450 kg

Ayrıntılar

Titreşim makinesi seçimi formülü ve titreşim jeneratörü yapı şeması

1Müşteri şirketinin sağladığı test koşulları;

2Test türü: Sinus süpürgesi; Rastgele

3Frekans tepkisi aralığı: 2-5000Hz

4Formül: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

Vibrasyon masası vücut konfigürasyonu

1Hareketli sarmal.

Vibratör masası dökümlü ve elle işlenmiş hareketli bobinlerle, optoelektronik yük destek sistemi ve çift rulman aksyal rehberlikle donatılmıştır.Çift rulman rehberliği, üstün dayanıklılık için titreşim testi sırasında dinamik eksensel kesişimi ve dönüşü azaltmaya yardımcı olan benzersiz bir özelliktir.

2Heyecan sarmalı.

Çift manyetik devre yapısı, düşük akış sızıntıları, eşit manyetik alan.

3. vücut yüzeyi

Gelişmiş fosfatlama tedavisi ve araba boya teknolojisi kullanılarak, uzun süreli aşınma ve pas önleyici etkileri vardır.

4Masa soğutma:

Düşük gürültülü fanları benimseyin ve masa gövdesinin hava alım yapısını geliştirin.Soğutma etkisini artırmak için yeni bir hava borusu tasarımı kabul edilir.
