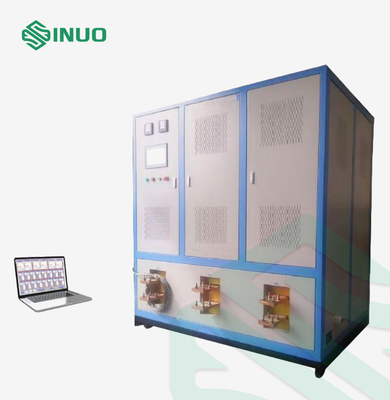

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi

Marka Adı:	Sinuo
Model Numarası:	SNQC1020A
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Sets Per Month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

Calibration Certificate (Cost Additional)

Deşarj voltajı aralığı:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Deşarj tepe akımı:

Dijital olarak yapılandırılabilir

Discharge voltage:

Programmable control

Cihaz Güç Kaynağı:

AC220V 50Hz/60Hz,5KVA,

Equipment dimensions:

W1800×D900×H1800mm

Akım Doğruluğu:

Seviye 0,5 veya daha iyisi, çözünürlük ≤1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Vurgulamak:

Kısa devre akım dayanıklılık test sistemi

300V kısa devre akım dayanıklılık testi sistemi

IEC62368-1 EV Bağlantısı Deneme Ekipmanı

Ürün Tanımı

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi

Uygulanan Standartlar ve Koşullar

IEC62368-1'deki ek R'ye uygun:2019.

Ürün Genel Görünümü

Sistem, ayarlanmış parametrelere göre enerji depolamak için bir enerji depolama cihazı kullanır ve büyük akım çıkış testi fonksiyonunu gerçekleştirmek için ayarlanmış voltaya ulaştığında boşaltır.Akımın zayıflatma salınım frekansı 50±2Hz'dir., güç frekansını simüle eder ve zirve akımı 14KA'ya ulaşabilir (10KA sinüs dalga zirvesi), boşaltma tamamlandıktan sonra bir sonraki deneme turu için otomatik olarak şarj olur.

Test süreci sırasında, boşaltma akımı dalga şekli kaydedilir ve akım-zaman eğrisi otomatik olarak oluşturulur.

Normal laboratuvarlarda 300V*10KA=3MVA güç kaynağı gücünün test gerekliliklerini karşılamak;

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi 0

Yukarıdaki şematik blok diyagramında, tasarım yumuşatılmış zayıflama salınımı (α<1) ve döngü denklemidir:

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi 1

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi 2

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi 3

Gerçek akım dalga şekli yukarıdaki Şekil a'da gösterilmiştir.

Teknik parametreler

Serbestleme zirve akımı	Dijital olarak yapılandırılabilir
Serbestleme voltajı	Programlanabilir kontrol
Serbestleme voltaj aralığı	DC10-300V, programla otomatik olarak kontrol edilir
Serbestleme en yüksek akım sınırı	En az 14KA (sinüs dalgası zirve değeri 10KA)
Serbest bırakma süresi	En az 20 ms, sinüzoidal eğriye göre zayıflatılmış salınım (Yüksek verimli enerji depolaması için özel şarj ve boşaltma bileşenleri kullanılır, hafıza etkisi yoktur, uzun ömürlüdür)
Test sırasında sapma aralığı	Akım %95 ~ %105; voltaj %100 ~ %105; frekans %95 ~ %105;
Mevcut doğruluk	0,5 seviyesi veya daha iyi, çözünürlük ≤1A;
Voltaj doğruluğu	1 seviyesi veya daha iyi, çözünürlük ≤1V;
Serbestleme direnişi	1.Constantan tel malzemesinden yapılmış, direnç istikrarlı ve uzun süre güvenilir 2. Özel yüksek akım kontakör anahtarı geçiş kontrol için kullanılır
Mevcut dalga şekli	Yüksek hassasiyetli Rogowski sarmal ölçümü kullanarak, ölçüm aralığı 20KA'dır ve bant genişliği 2MHz'e ulaşabilir.
Kontrol sunucusu	1. 15 inçlik bir monitör, 64G sabit durum sürücüsü ve 8G belleği olan entegre bir LCD dokunmatik ekran bilgisayar sunucusu kullanın. 2- Yüksek hızlı veri alma kartını, boşaltma akım dalga şeklini doğru ölçmek için yapılandırın. 3Mevcut dalga şekli eğrisi saklanabilir ve ihraç edilebilir. 4Parametreler ayarlandıktan sonra, program otomatik olarak test eder, otomatik olarak döngü impedansını analiz eder ve otomatik olarak adaptasyon için voltajı ayarlar.
Koruyucu fonksiyon	Aşırı voltaj ve aşırı akım koruma fonksiyonu ile donatılmıştır
Aygıt çıkış arayüzü	A. Koruma anahtarı SCPD (örneğin 25A) veya sigorta: kullanıcı onu dışarıdan kendi kendine bağlayabilir. B. Çıkış tel: Tel numarasının kesit alanına göre, kullanıcı kendisinin bağlayabilir. C. Ekipman fabrikadan çıktığında, test edilen çoğu ürüne uyarlanabilen bir akrilik koruyucu kapak sağlanır.
Cihazın güç kaynağı	AC220V 50Hz/60Hz,5KVA,
Ekipmanın boyutları	Yaklaşık W1800×D900×H1800mm
Ekipmanın ağırlığı	750Kg
Çalışma ortamı	Sıcaklık 0 ~ 30°C, nispi nem % 80'den fazla değil ve kondansiyon, buhar ve koroziv gaz yok

Ayrıntılar

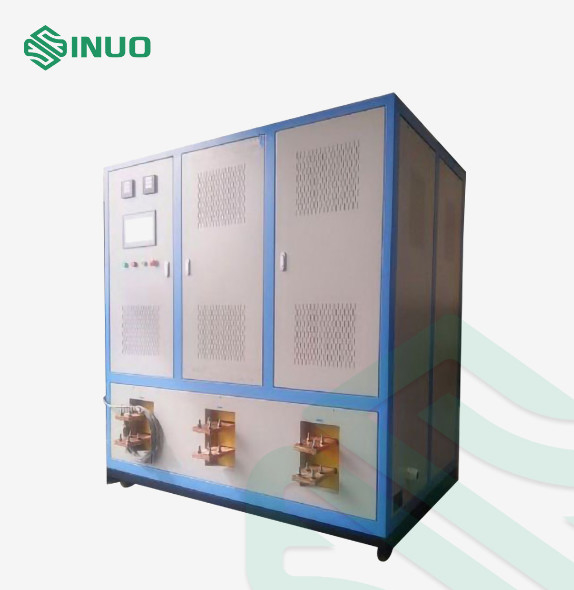

IEC62368-1 300V sınırlı kısa devre akım dayanıklılık test sistemi 4
