IEC60309-1 Şarj arayüzü kablosunun gerilim ve tork testi ekipmanları

IEC60309-1 Şarj arayüzü kablosunun gerilim ve tork testi ekipmanları

Marka Adı:	Sinuo
Model Numarası:	SNQC1007
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 SET

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Ağırlık:

180kg

Sürüş modu:

Elektrikli

Gerginlik sıklığı:

1 kez/s

Boyutları:

W1600*D600*H1450mm

Çekme sayısı:

1-999999 kez

Tork uygulama süresi:

0-99H59M59S

Tork tekerleği:

100mm(Ф200mm) ±0,5mm

Gerginlik uygulayın:

160N, 200N, 240N, 250N ve 500N

Ambalaj bilgileri:

İhracat paketi

Yetenek temini:

Ayda 10 SET

Vurgulamak:

Kablo Gerginliği ve Döner Test Ekipmanı

IEC60309-1 Döner Test Ekipmanı

Ürün Tanımı

IEC60309-1 Şarj arayüzü kablosunun gerilim ve tork test ekipmanları

Uygulanan Standartlar ve Koşullar

IEC 62196-1'e uygun:2022, IEC60309-1:2012.

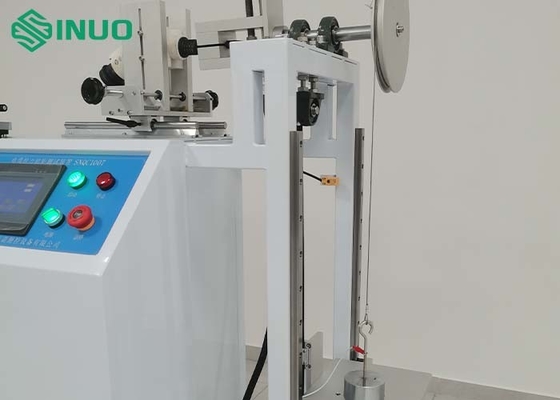

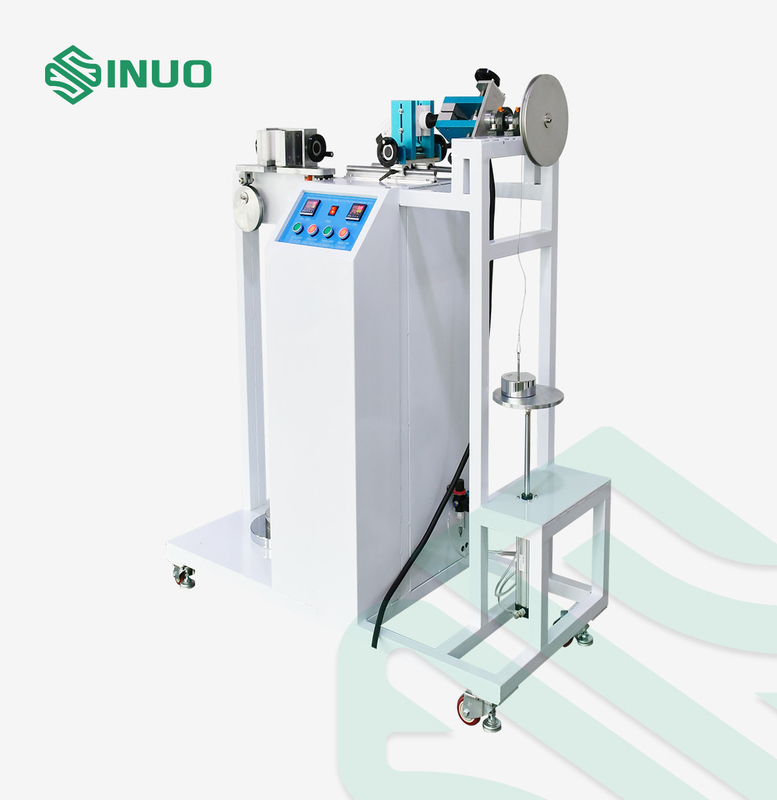

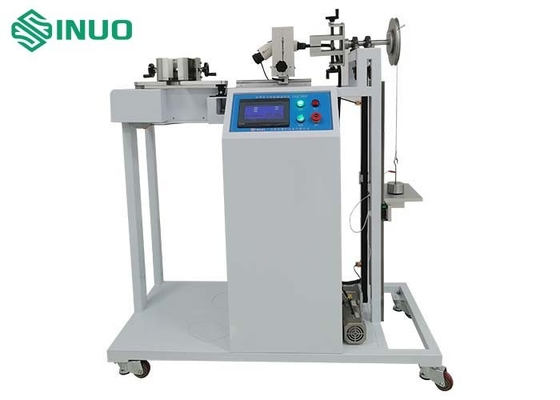

Ürün Genel Görünümü

Çekim gücü, motorlu bir eksantrik mekanizma veya vida mekanizması kullanılarak gerçekleştirilir ve motor hızı, her çekim gücünün zamanının doğru olmasını sağlamak için ayarlanabilir;Döner, bir silindir/motör kullanarak gerçekleştirilir., bir tepsi, bir ağırlık ve bir zaman rölesi. Araç fişinin ve priz bağlantı kablosu aksesuarlarının belirli germe kuvvetlerine ve anlarına dayanabilme yeteneğini test etmek için kullanılır.Ağırlıklar gerilim için kullanılır., ve ağırlıklar ve tork kolları tork elde eder. uygulanan gerilimin sayısını ve tork test süresini kontrol etmek için PLC kullanın.Test sayısı veya test süresine ulaşıldığında ekipman otomatik olarak durur.Testten sonra, şarj tabancasının konektörünün esnek kablosunun en fazla izin verilen yer değiştirmesi standart olarak gerekli değeri geçmemelidir.

Teknik parametreler

Boyutları	Yaklaşık W1600D600H1450mm
Ağırlık	Yaklaşık 180 kg.
Test öğeleri	Besleme fişleri ve/veya araç fiş kabloları üzerinde çekim ve tork testleri
Ekipman yapısı şeması	Şekil 1'e bakın.

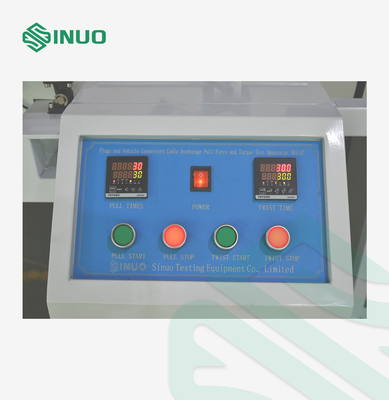

Kontrol işleme modu	Otomatik PLC kontrolü, dokunmatik ekran çalışması
Sürüş modu	Elektrikli
Gerginlik uygulayın.	160N, 200N, 240N, 250N ve 500N özelliklerine uygun.
Döngü uygulayın	Her biri 0.6N·m, 0.7N·m, 1.2N·m, 1.5N·m, 2.3N·m ve 11.0N·m özelliklerini karşılar
Döner tekerleği	100mm ((Ф200mm) ±0,5mm
Gerginlik sıklığı	1 kez/s, elektrik sinyali ile gerçek gerilim zamanını tespit eder
Çekim sayısı	1-999999 kere, önceden ayarlanabilir, varsayılan 100 kere ±1 kere
Döner uygulama süresi	0-99H59M59S, önceden ayarlanabilir
Elektrik kesintisi koruması	Elektrikten çıkartılmış veri depolama ve bellek fonksiyonu ile
Dökme	Bir dizi evrensel sıkıştırıcı
Ağırlık eşleştirme seçimi tablosu

Ayrıntılar

IEC60309-1 Şarj arayüzü kablosunun gerilim ve tork testi ekipmanları 2
